内六角圆柱头带帽螺钉标准件结构设计

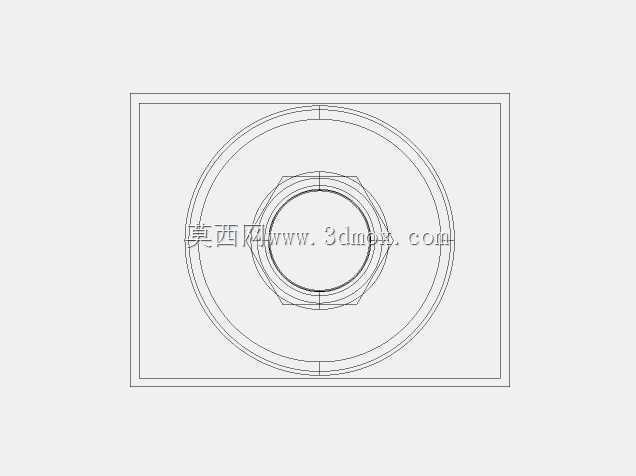

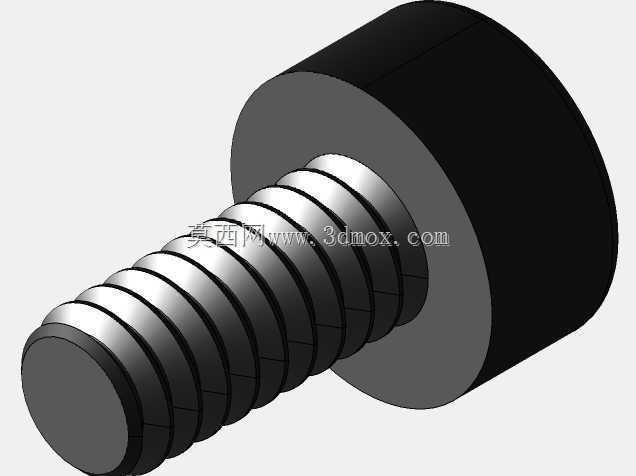

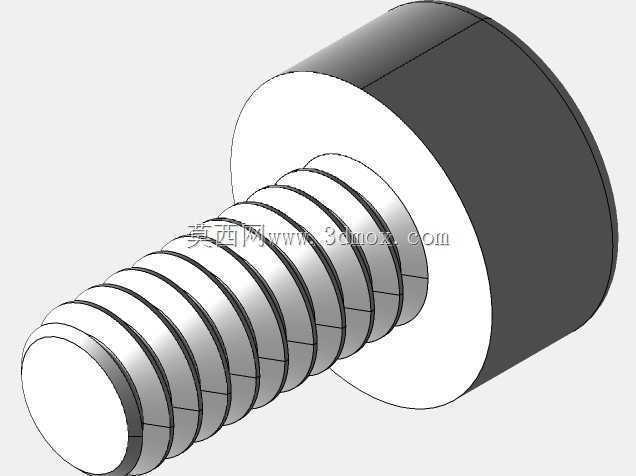

　　在各类机械装配场景中，带帽螺钉是应用覆盖范围极广的基础紧固元件，小到消费电子外壳组装、精密仪器内部构件固定，大到重型设备机架拼接、工业生产线工装夹具装夹，都能见到这类紧固件的身影。不同于外露式沉头螺钉，圆柱头带帽螺钉的头部设计预留了充足的内六角驱动接触面积，装配时可以承受更大的拧紧力矩，不容易出现驱动槽滑牙的问题，在需要较大预紧力的钢构件连接、振动工况下的部件固定场景中优势明显。从结构设计逻辑来看，这款螺钉的头部采用等直径圆柱结构，头部下端面与螺杆轴线保持严格垂直，装配时可以和被连接件表面形成完整的环形承压面，不会因为承压面倾斜导致预紧力分布不均，也能避免螺杆承受额外的弯曲应力，有效降低长期受载后螺杆断裂的风险。

　　螺纹部分采用普通公制三角螺纹设计，牙型角60度，牙侧间隙控制在标准公差范围内，既保证和对应规格螺母或者内螺纹孔的旋合顺畅度，又能避免配合间隙过大导致的连接松动问题，螺纹收尾处设置合理的退刀结构，不会出现螺纹牙型不完整导致的旋合卡滞。在实际选型应用中，需要重点关注螺钉的头部外径、头部高度、螺杆公称直径以及有效螺纹长度这些安装边界参数：头部外径决定了安装时需要预留的沉孔或者避让空间尺寸，如果被连接件表面空间有限，就需要核对头部尺寸是否会和周边构件产生干涉；头部高度则和驱动深度直接相关，直接影响拧紧时的力矩传递效率；螺杆有效螺纹长度需要匹配被连接件的总叠厚，保证旋合长度满足螺纹连接的强度要求，一般来说钢件连接的旋合长度不小于1倍公称直径，

　　铸铁等脆性材料连接的旋合长度需要提升到1.5倍公称直径以上，才能保证连接可靠性。建模过程中，螺纹部分采用精确的螺旋扫描特征生成，还原真实的牙型轮廓，而不是采用简化的贴图示意，这样在做整机装配干涉检查、装配工艺模拟的时候，可以准确判断螺纹旋合过程中是否会和周边零件产生碰撞，也能为后续的有限元受力分析提供准确的模型基础。头部的内六角驱动槽尺寸严格遵循对应国标公差要求，槽深和对边宽度都控制在标准范围内，保证和标准内六角扳手的配合精度，不会出现扳手无法插入或者配合间隙过大的问题。这类螺钉在实际使用中，往往会搭配平垫圈或者弹簧垫圈使用，平垫圈可以增大承压面积，保护被连接件表面不被螺钉头部压伤，弹簧垫圈则可以提供一定的防松预紧力，在有振动、

　　冲击的工况下降低螺纹连接自行松脱的概率。设计选型时还要结合使用场景的环境要求选择对应的表面处理方式，比如普通干燥室内环境可以采用发黑处理降低成本，户外或者潮湿腐蚀环境则需要采用镀锌、达克罗等表面处理工艺提升防锈能力，不同表面处理对应的螺钉头部外形色泽会有差异，但核心的结构尺寸都保持统一的互换性，方便设备维护时的备件更换。
