带关节轴承端法兰安装直线致动装置

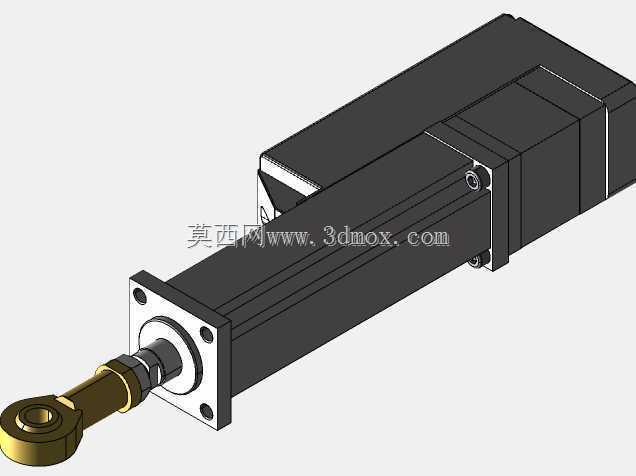

　　这款直线致动装置在自动化产线、工装夹具变位、小型专用设备进给机构中应用广泛，可实现精准的直线推拉动作输出，替代传统气缸、液压缸在洁净工况、需要精确位置控制的场景下完成位移驱动。从结构设计来看，驱动端集成了伺服类动力单元，通过内置的传动副将旋转运动转化为推杆的直线往复运动，输出端配置杆端关节轴承，可补偿安装过程中出现的小角度偏斜，避免推杆承受径向弯矩导致的密封件磨损、传动卡滞问题，同时降低对接部件的加工同轴度要求，减少现场装配调整的工作量。安装端采用方形法兰结构，法兰面设置四个均布的安装通孔，可直接通过螺栓固定在设备的安装立板或支架上，安装基准面与推杆轴线的垂直度公差控制在合理范围，保证推杆运行过程中无偏磨。

　　设计阶段充分考虑了运行行程内的边界干涉问题，推杆完全缩回时，关节轴承端到法兰安装面的距离预留了足够的安全间隙，完全伸出时，传动部位的防护套可全程覆盖内部传动杆，避免车间内的金属切屑、粉尘进入传动腔造成部件磨损。装置的外壳采用硬质阳极氧化铝合金材质搭配局部钢制结构件，在保证整体结构刚性的前提下控制了自身重量，动力段的外壳设置了散热筋结构，长时间连续往复运行时可及时散出传动副与动力单元产生的热量，避免过热导致的性能衰减。在设备选型适配时，可根据实际需要的推拉力、运行行程、安装空间尺寸调整对应参数，该结构的三维模型完整还原了各部件的装配关系，包括法兰安装孔位尺寸、关节轴承的连接螺纹规格、推杆直径、动力段的外形轮廓尺寸，

　　可直接导入设备整体装配中做干涉检查，也可作为非标致动器设计的参考结构，帮助结构工程师快速完成安装位的布局设计，减少重复建模的工作量。实际应用中，这类致动器常被用在食品包装设备的料仓闸门启闭、电子检测设备的探头进给、木工机械的压料机构驱动等场景，相比气动驱动不需要配套气源管路，相比液压驱动不存在漏油风险，运行噪音更低，位置控制精度更易保证，维护时仅需定期检查前端关节轴承的润滑状态以及防护套的破损情况即可，日常运维成本较低。
