哈斯卧式数控车床整机结构三维建模

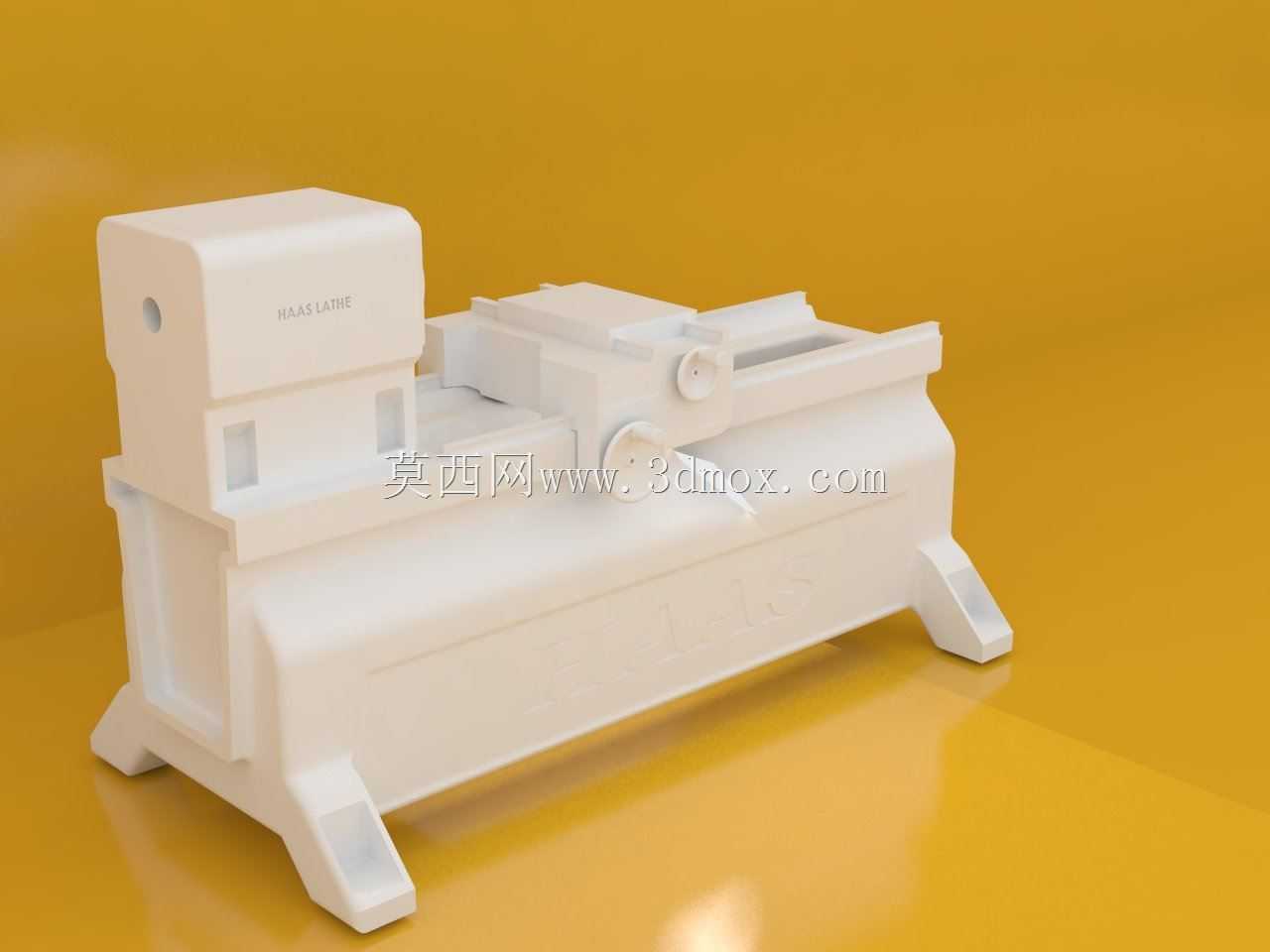

　　这款哈斯卧式车床的三维建模，完全还原了实机的结构布局与安装边界，可直接用于机加工车间布局规划、产线改造仿真、设备操作培训课件开发，也能作为同类机床结构优化设计的参考基准。从实际加工场景来看，这类卧式车床主要承担轴类、盘类回转零件的外圆、内孔、螺纹、端面切削工序，在通用机械加工、汽车零部件制造、五金配件生产、模具钢料粗精加工场景中都有极高的普及率，哈斯系列车床以刚性足、进给稳定性强的特点，在中小批量精密零件加工场景中应用广泛。建模过程中优先还原了设备的核心功能结构：左侧的主轴箱部分预留了主轴安装、电机传动的装配空间，箱体上的观察孔、吊装位结构完全匹配实机的铸造工艺特征，床身部分采用整体式斜置？不，是平床身？不对，看模型是平床身布局，

　　导轨安装面的支撑筋结构完全按照实机的铸造受力逻辑设计，床身底部的三个？不对，看模型是四个支撑脚？哦不对，图里的床身前后各两个落地支撑脚，支撑脚的安装孔位、调平螺栓的预留空间都做了精准还原，方便用户在做车间布局时直接匹配地面预埋螺栓的位置，不用再二次核对安装尺寸。进给拖板部分的结构做了分层设计，大拖板、中拖板、刀架安装位的配合间隙都按照实际装配公差做了预留，刀架的安装基准面做了平面度特征还原，能直观体现刀具装夹的定位逻辑。尾座部分的导轨配合结构、套筒伸缩的行程空间也在模型中做了体现，方便用户模拟长轴类零件加工时的尾座顶紧工况。从设计思路上，这款模型没有做多余的外观美化，所有结构都围绕设备的实际功能展开：

　　主轴箱的外形轮廓完全匹配内部传动组件的排布需求，没有冗余的外凸结构，避免占用车间额外空间；床身的排屑斜面角度按照实际排屑需求设计，能直观体现加工时铁屑的滑落路径，方便用户配套设计排屑器的安装位置；操作面板的安装位预留了走线空间，能匹配不同配置的数控系统安装需求。外形尺寸方面，模型严格按照实机的长宽高比例建模，整机的操作空间预留、开门回转半径、吊装点位置都做了明确的结构体现，在做产线仿真时可以直接导入模型，校验设备之间的安全距离、物料转运通道宽度，避免后期产线安装时出现空间干涉问题。对于刚接触机床设计的从业者来说，这款模型能直观展示卧式车床的整体结构逻辑，理解床身、主轴箱、进给系统、尾座四大核心部件的装配关系，不用到生产现场拆解设备就能掌握整机的结构组成；对于做车间规划的工程师来说，精准的安装边界尺寸能直接用于布局图绘制，减少现场测量的工作量。
