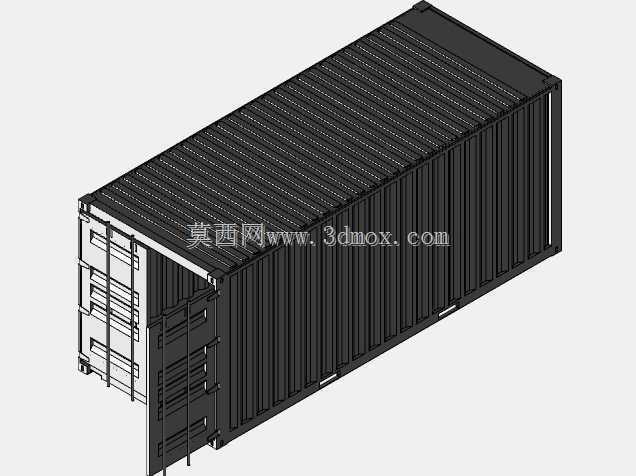

20英尺标准货运装运集装箱结构模型

　　在跨区域干线物流、港口多式联运、铁路货运编组以及工业厂区临时仓储场景中，标准集装箱是应用最广泛的单元化储运载体，本次呈现的20英尺规格装运箱体，完全匹配国际通用货运集装箱的尺寸边界与结构逻辑，可直接用于物流场景仿真、堆场布局规划、货运装卸模拟等三维场景搭建。从结构设计逻辑来看，该箱体采用波纹钢板作为侧壁主体结构，这种压型结构并非单纯的外观设计，而是在控制箱体整体自重的前提下，大幅提升侧壁的抗形变能力，应对堆码过程中的纵向压力以及运输途中的横向冲击载荷，避免箱体在多层堆垛、远洋航行颠簸、铁路编组急停等工况下出现侧壁鼓胀或结构变形。箱体端部设置的对开式箱门，配套多组锁杆与锁座结构，能够实现箱门的多点锁紧，

　　保证运输过程中箱门不会受内部货物挤压或外力冲击意外开启，同时箱门的铰链结构预留了足够的转动间隙，即使箱体端部出现轻微形变，也能保证箱门正常开合，不会出现卡滞无法开启的问题。从尺寸边界来看，该规格箱体的外部长宽高完全符合ISO通用集装箱的标准尺寸要求，角件位置严格对齐标准集装箱的角件定位尺寸，能够与现有港口吊具、集装箱运输车、铁路平车、堆场堆垛位的定位结构完全适配，不需要额外调整适配结构即可直接接入现有物流储运体系。箱体顶部采用整面波纹钢板焊接结构，焊缝做连续密封处理，能够满足户外露天堆放的防水要求，避免雨水渗入内部造成货物受潮损坏，底部的承载横梁结构按照均布载荷要求排布，能够承载额定重量的散货、托盘货以及重型设备，

　　不会出现底部底板凹陷变形的问题。在实际工程应用中，这类标准集装箱除了常规的货物运输用途外，也常被改造为临时设备舱、工地临时用房、移动储能舱等非货运用途，该模型完整还原了箱体的主体框架、侧壁波纹、箱门锁具、角件结构等细节，能够为各类改造场景的结构设计提供基础参考，设计人员可以在该模型基础上快速完成开孔、加装内部结构、配套附属设施等二次设计工作，不需要从零开始搭建箱体基础结构，大幅提升相关场景的三维建模效率。模型的结构细节完全贴合实际量产集装箱的生产工艺，侧壁波纹的间距、深度，箱门锁杆的排布位置，角件的结构尺寸都与实物保持一致，不存在结构比例失真、关键部件缺失的问题，能够满足工程级仿真、结构校核、场景展示等不同场景的使用需求。
