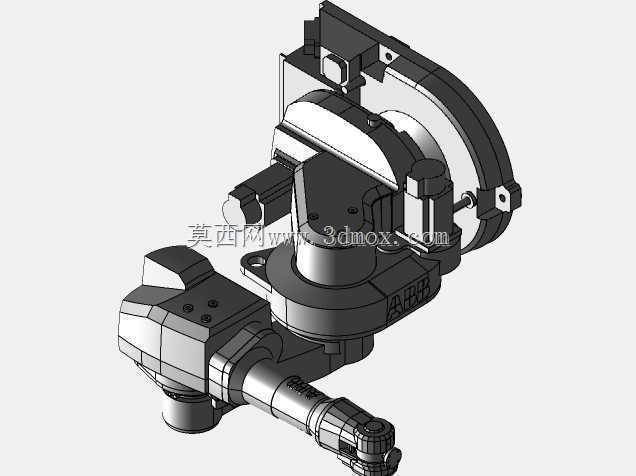

ABB irb1600六轴工业机械臂结构设计

　　这款六轴串联机械臂的结构设计，核心围绕中负载作业场景的空间可达性与重复定位精度做平衡，在汽车零部件焊接、3C电子件上下料、小型工件涂胶这类常见工位上，能覆盖半径1.4米左右的作业区间，末端负载能力适配10kg级的工装夹具与作业工具，完全满足多数离散制造工位的作业需求。从结构布局来看，大臂与小臂的关节衔接处做了内走线的腔体设计，所有伺服动力线、编码器信号线都从关节内部的穿线孔排布，避免外部走线在高速回转时与周边工装、防护栏产生剐蹭，也能减少车间焊渣、切削液对线缆的老化侵蚀，延长设备连续运行的无故障周期。底座的安装法兰做了标准化的止口与螺栓孔位设计，安装时可以直接匹配市面通用的机器人安装底座、行走轴滑台或者倒挂安装架，

　　不需要额外做转接板的二次加工，安装基准面的平面度公差控制在0.05mm以内，能避免安装面不平导致的底座受力变形，进而影响末端的定位精度。关节处的传动结构采用伺服电机搭配高精度RV减速器的配置，一轴、二轴、三轴这类承载大臂小臂自重与末端负载的核心关节，减速器的刚性做了针对性强化，在满负载全速运行时，臂体的末端抖动量控制在极小范围内，能满足焊接轨迹连续、涂胶厚度均匀这类对轨迹精度要求高的作业需求。腕部的三个关节做了紧凑化设计，整体外径控制在较小尺寸，能深入到狭窄的工件腔体内部完成作业，比如汽车钣金件内部的焊点焊接、复杂结构件的内腔喷涂这类场景，不会因为腕部体积过大产生干涉。

　　设计过程中对每个关节的运动极限位置都做了机械硬限位与软件限位的双重冗余设计，硬限位采用聚氨酯缓冲块搭配金属挡块，避免关节超程时产生刚性碰撞损坏减速器，软件限位则可以根据现场实际工位的布局自定义调整运动范围，在多台机器人协同作业的工位上，能通过限位设置划定各自的作业区间，避免设备之间产生运动干涉。臂体的铸件采用轻量化的高强度铸铁材质，在保证整体结构刚性的前提下尽可能降低自重，减少关节减速器的负载负担，同时臂体表面做了平整化处理，没有多余的凸起结构，日常清洁维护时可以直接擦拭表面的灰尘与油污，适合在有一定粉尘、油污的生产车间长期使用。
