HSMWorks3D加工工装夹具三维设计

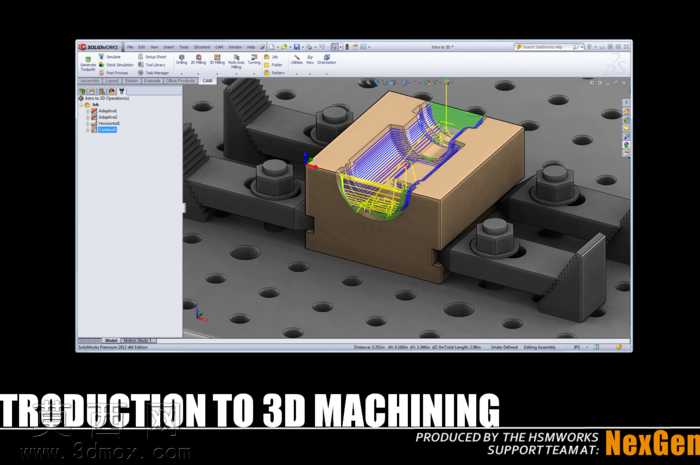

本作品围绕SolidWorks平台下的HSMWorks3D加工模块展开设计，完整呈现了针对块状坯料的铣削加工工装与刀路规划全流程。建模阶段首先完成了多孔定位工作台的参数化构建，工作台表面的定位孔按照标准孔距阵列排布，确保夹具安装的通用性与定位精度，每个孔位的孔径、沉台深度都严格匹配工装夹具的安装螺栓尺寸，避免装配干涉。随后完成了专用定位夹具的建模，夹具采用侧向顶紧与端面限位的组合结构，压块的接触面做了防滑纹理处理，夹紧螺栓的位置避开了刀具加工路径，防止加工过程中发生撞刀事故，夹具的底座与工作台通过定位销实现快速对位，重复定位精度控制在0.02mm以内，满足精密加工的装夹要求。工件模型按照实际加工坯料尺寸构建，材质设定为常用的45号调质钢，表面粗糙度预设为Ra1.6，匹配精加工的工艺要求。刀路规划部分针对工件的型腔结构做了分层加工设计，开粗阶段采用D10R0.5的圆鼻刀做动态铣削，每层切深设置为0.5mm，进给速率匹配刀具切削参数，同时开启了刀具负载监测，避免满刀切削导致的崩刀；半精加工阶段采用D6R3的球头刀对型腔曲面做等距环切，预留0.15mm的精加工余量；精加工阶段采用D4R2的球头刀做曲面平行铣削，步距设置为0.1mm，确保曲面加工后的表面光洁度。渲染阶段对不同部件做了材质区分，工作台采用发黑处理的铸铁材质，夹具采用调质发黑的45钢材质，未加工的坯料采用哑光金属材质，加工后的型腔区域采用高亮金属质感，刀路轨迹采用蓝、黄、绿三色区分不同加工阶段的路径，清晰展示走刀方向与切削范围。整个设计充分考虑了实际加工中的装夹可靠性、刀路安全性、加工效率与表面质量的平衡，所有夹具部件都具备可加工性，刀路参数可直接导入加工中心生成G代码使用，为同类零件的3D铣削加工提供了完整的参考方案，能够帮助工艺人员快速完成同类零件的工装设计与刀路编制，缩短工艺准备周期。
