18650圆柱电芯组合式锂电池组结构

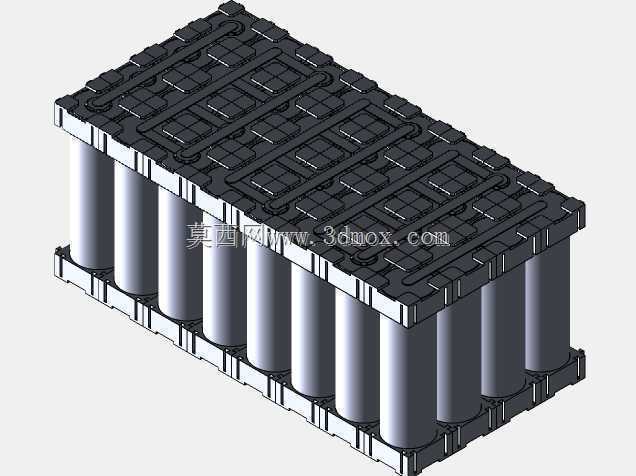

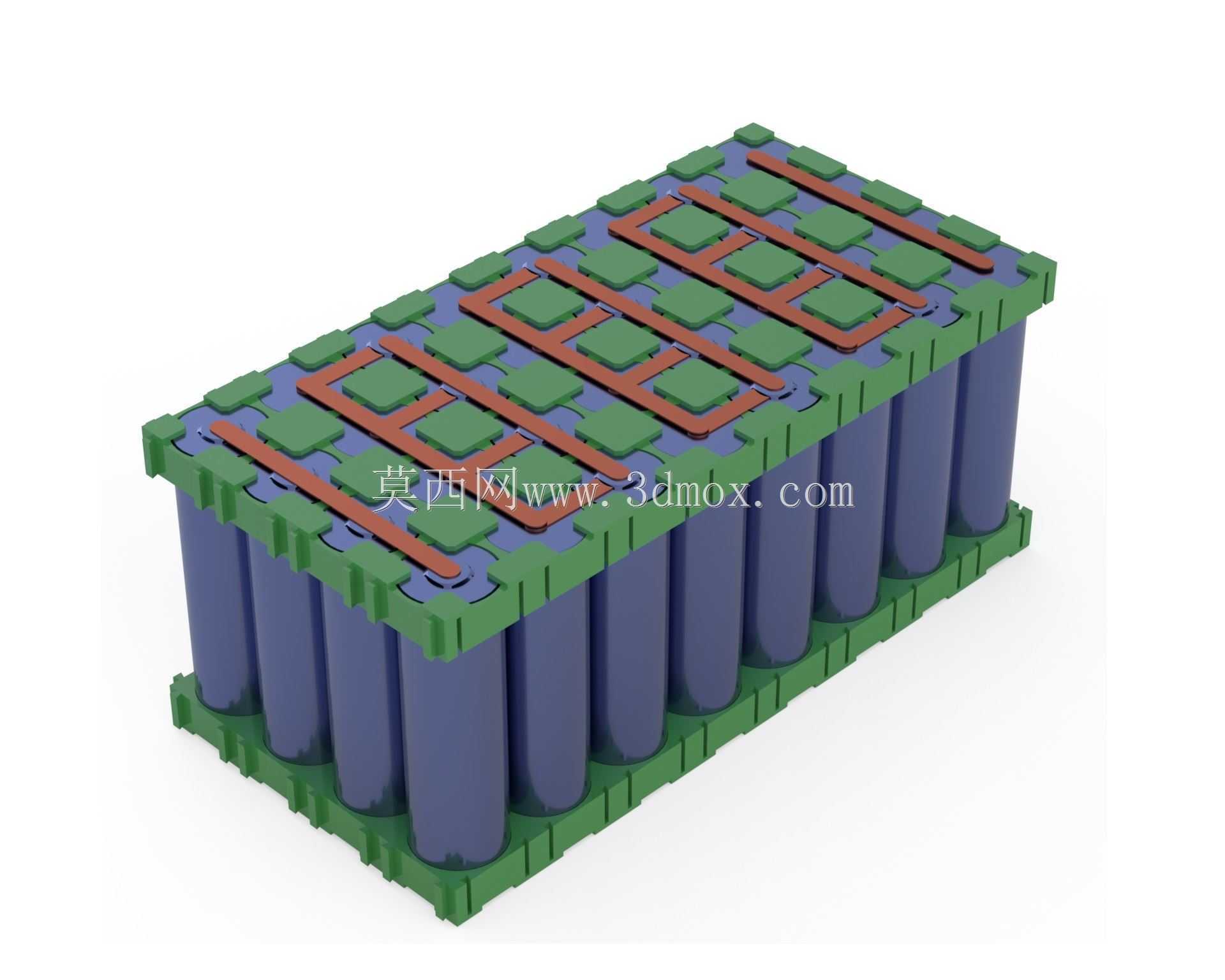

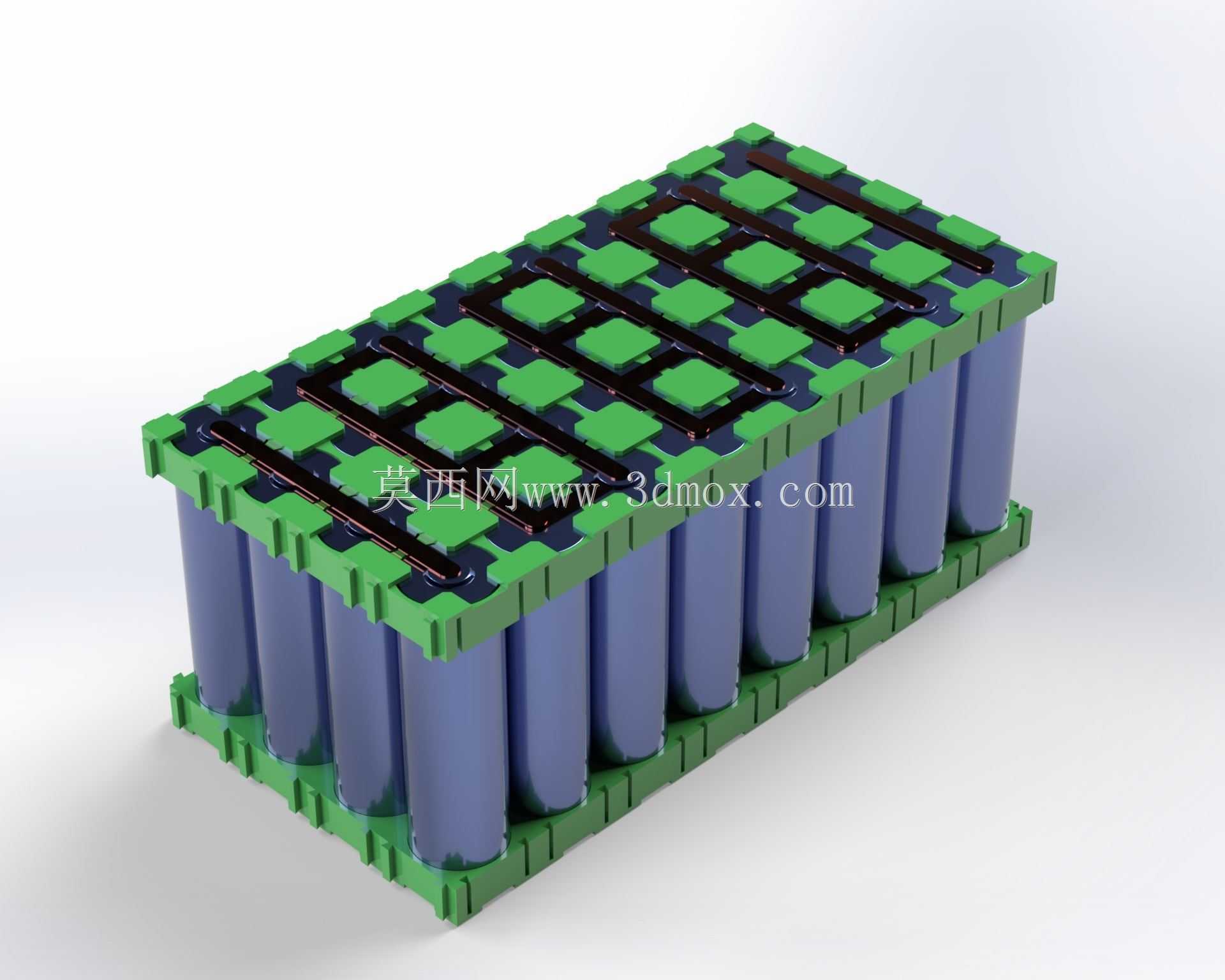

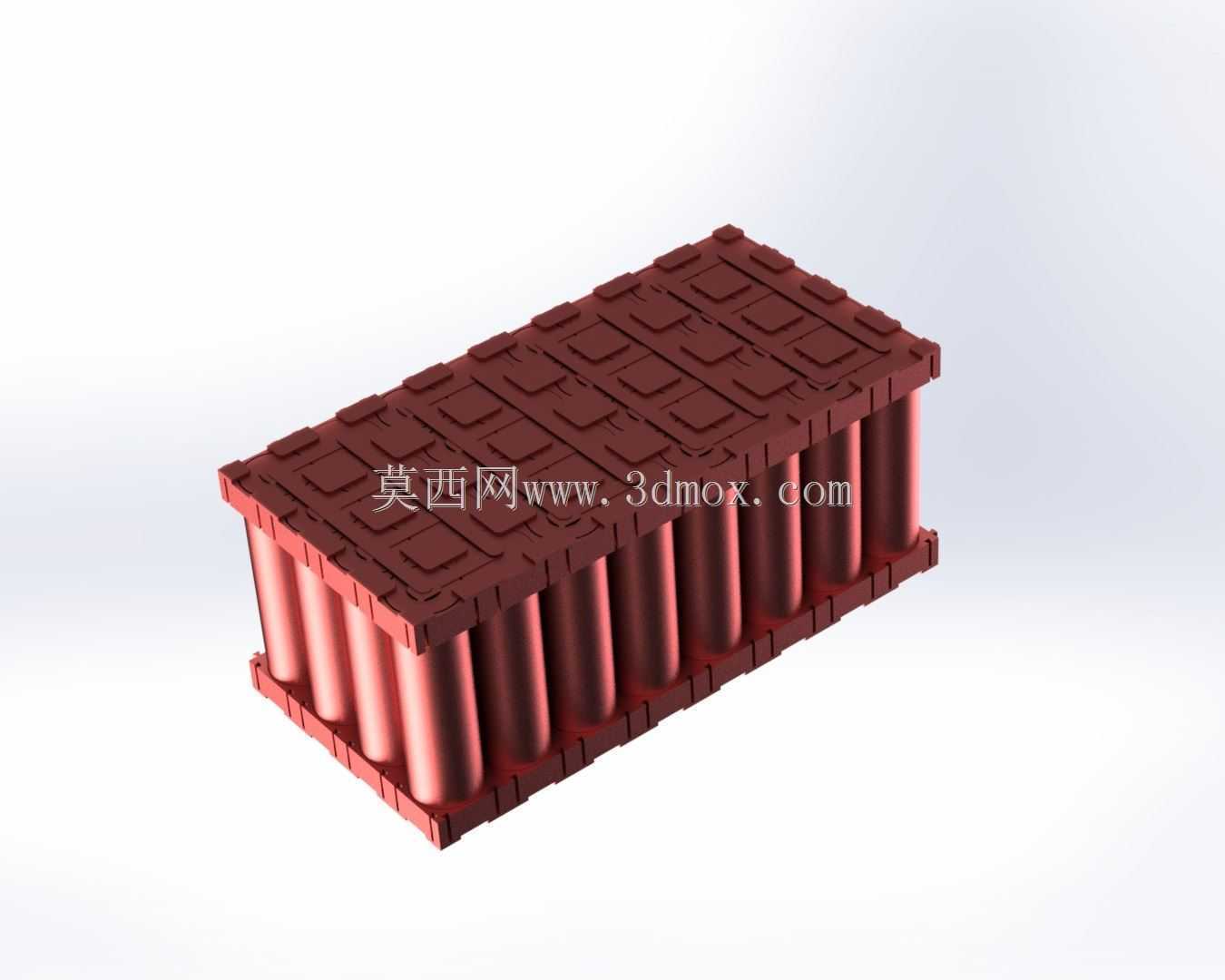

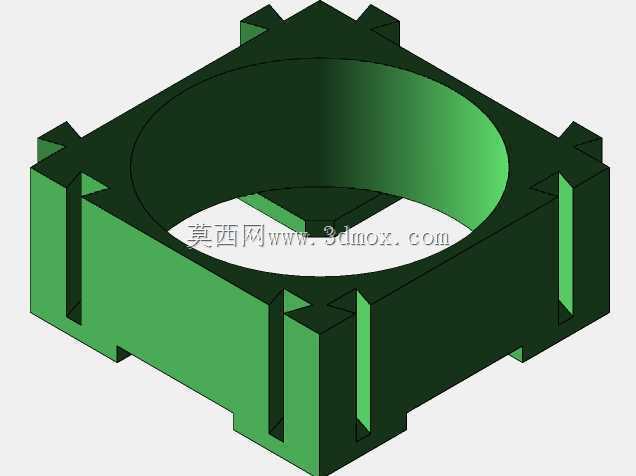

　　这款18650圆柱电芯组合的锂电池结构，在便携储能、小型动力设备、后备电源领域应用十分广泛，小到户外便携供电设备、电动两轮车的动力模组，大到通讯基站后备储能单元、工业小型设备的备用供电模块，都能见到这类排布结构的身影。从结构设计逻辑来看，整个模组采用上下分体式绝缘支架完成单颗电芯的定位固定，每颗18650电芯都对应支架上的独立限位卡槽，卡槽内径与电芯外壳尺寸做了小间隙配合，既可以保证电芯装配时的顺畅度，又能限制电芯在模组内的径向窜动，避免车辆行驶、设备搬运过程中电芯晃动导致的连接片脱焊、绝缘层磨损问题。上下支架之间通过定位柱与卡扣完成预固定，不需要额外打胶就能实现模组整体的框架强度，后续产线装配时可以先完成电芯与下支架的插装，

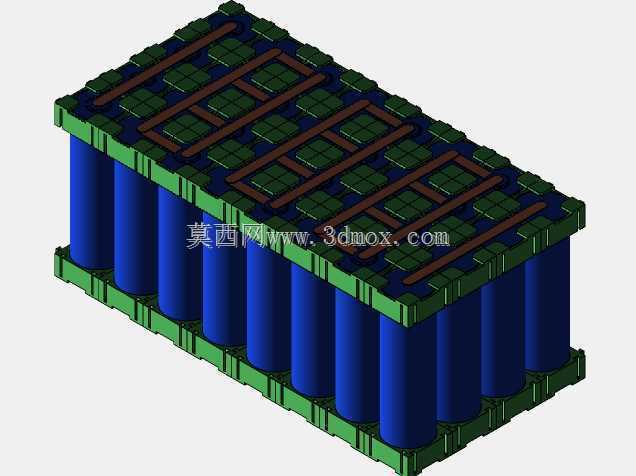

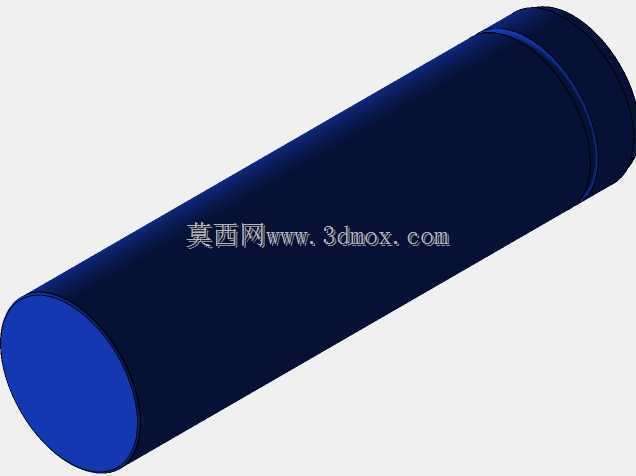

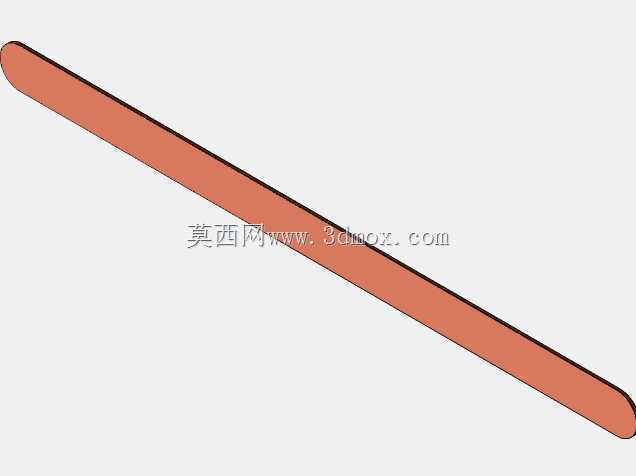

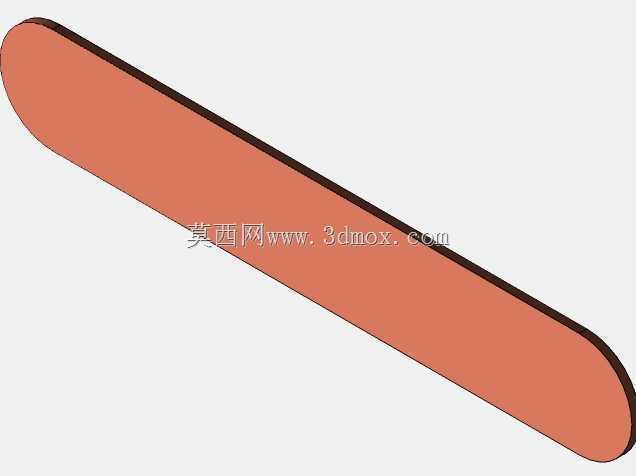

　　再盖上上支架完成整体定位，大幅提升装配工序的效率。串并连接的汇流排布置在上支架的预留槽位内，槽位深度刚好覆盖汇流排厚度，既可以避免汇流排突出支架表面造成的绝缘距离不足，也能对汇流排形成横向限位，防止焊接后汇流排移位引发的短路风险。从安装边界来看，这类模组的外形尺寸完全由串并的电芯数量决定，单颗18650电芯的标准外径为18mm、高度65mm，支架在电芯排布的行列之间预留了1mm的散热间隙，保证模组大电流放电时，电芯之间的热量可以通过间隙形成的空气流道快速散出，避免局部热量堆积引发的电芯性能衰减。支架边缘预留了模组固定的安装孔位，孔位位置与常见的设备电池仓安装点位做了适配，不需要额外做转接件就能直接将模组固定在设备仓内。

　　设计时还特意在支架的边角位置做了圆角处理，避免装配过程中尖锐边角划伤操作人员或者划破电芯外层的绝缘皮，同时在支架对应电芯正负极的位置做了极性标识凸起，防止产线装配时出现电芯反接的问题。整个模组的结构没有多余的冗余设计，所有结构特征都围绕电芯固定、绝缘防护、散热、装配便捷性几个核心需求展开，既控制了模组整体的重量，也保证了结构强度能够满足常规使用场景下的振动、冲击要求。
