小型短杯沉降离心分离设备结构设计

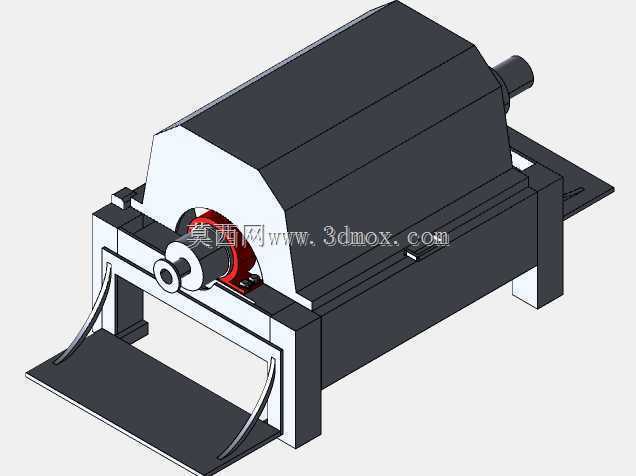

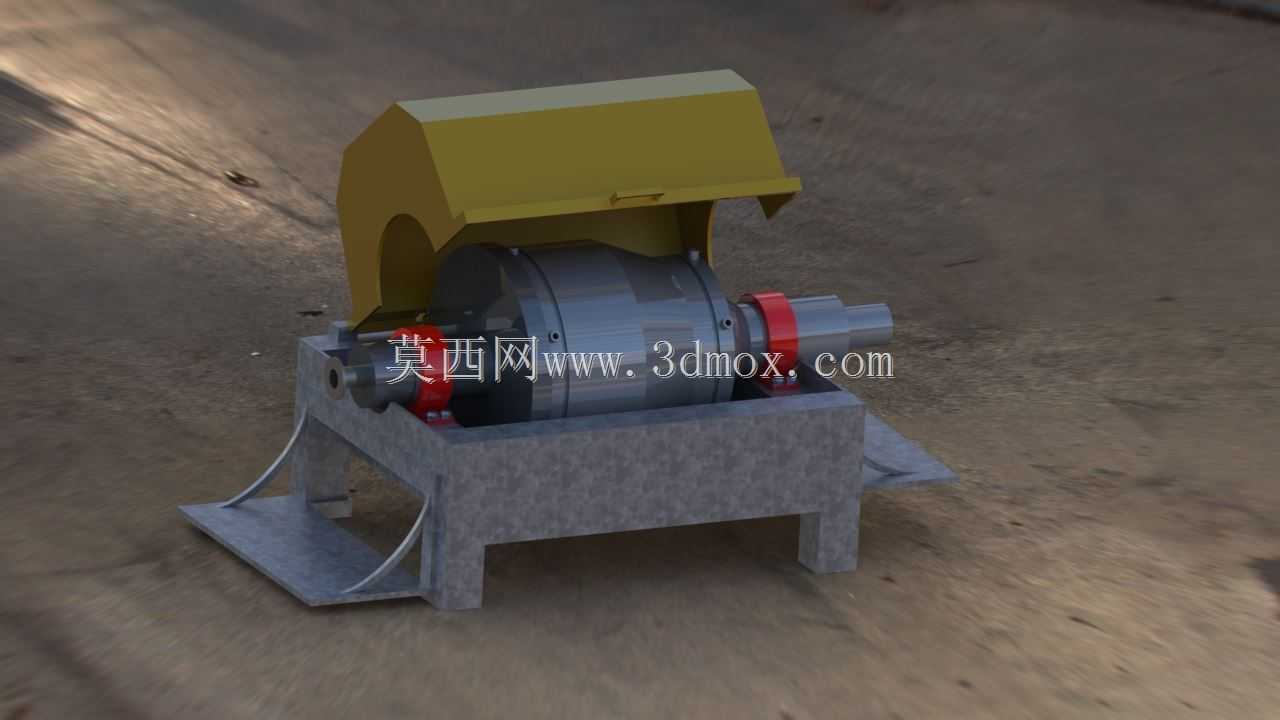

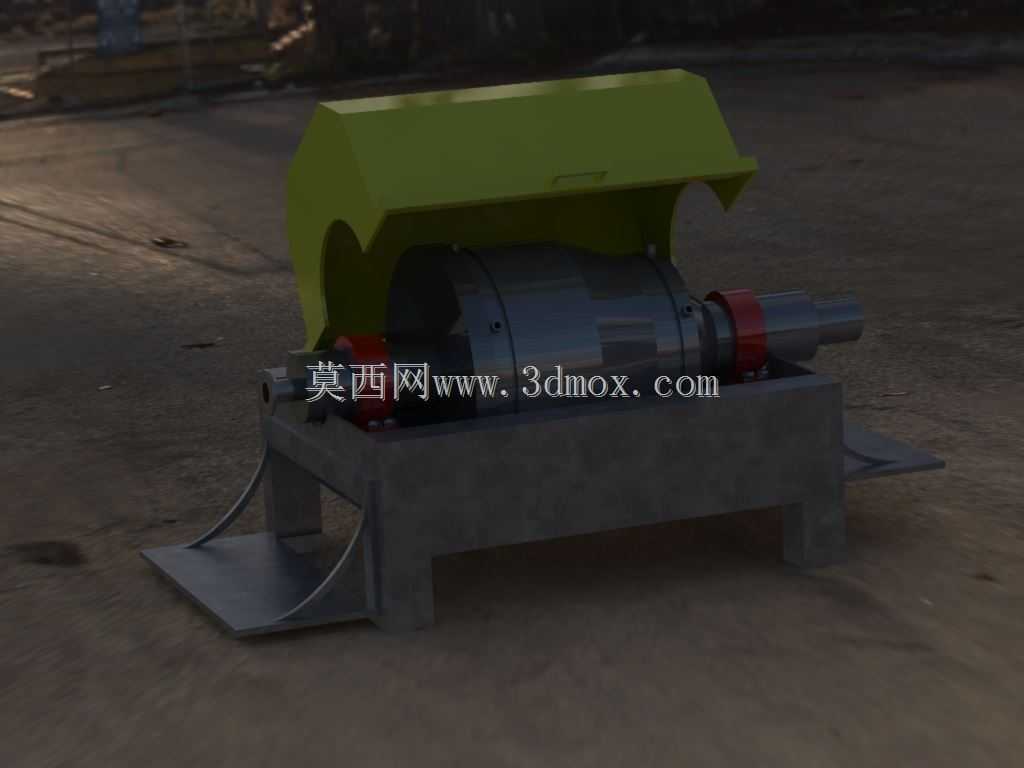

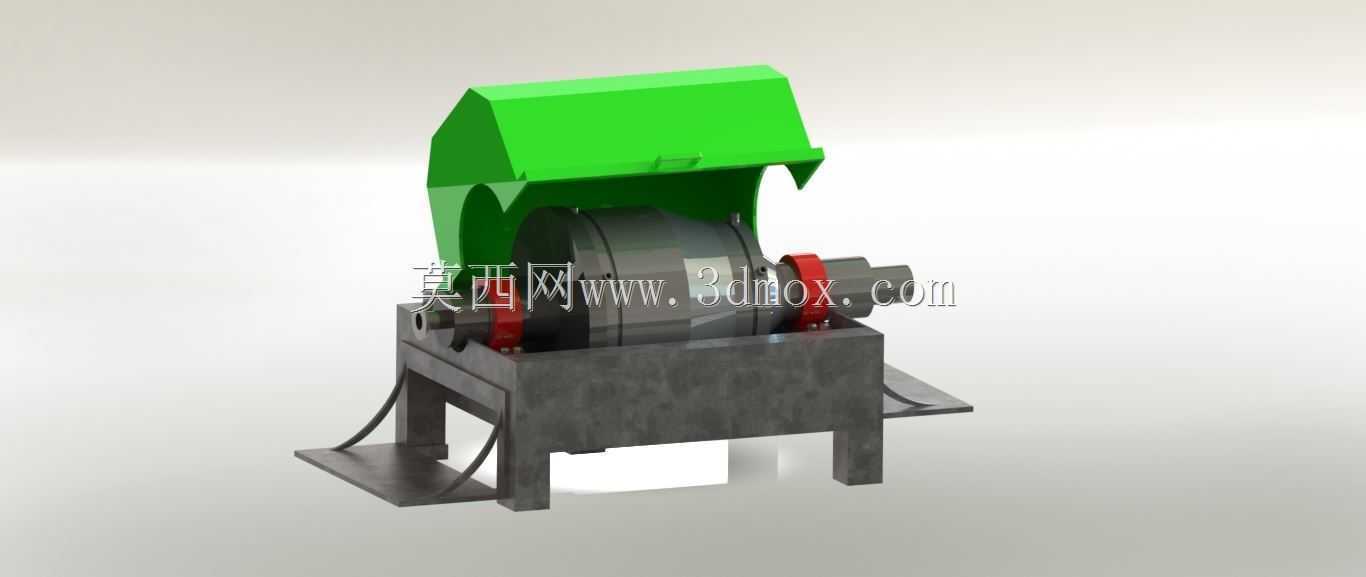

　　这款短杯沉降离心机主要面向小批量物料的固液分离作业场景，常见于实验室小试、小型加工产线的料液预处理环节，可处理含细微固体颗粒的悬浮液，依靠离心加速度加快固相颗粒的沉降速度，实现固液两相的快速分离，相比传统静置沉降效率提升数十倍，适合处理量不大但对分离精度有一定要求的工况。从结构设计来看，设备采用卧式布局，核心转鼓部件通过两端轴承座支撑在焊接式机架上，机架底部设置带安装孔的支撑脚，可直接通过膨胀螺栓固定在混凝土地面或钢制操作平台上，整体安装占地面积不足0.8平方米，对安装空间的适配性较强，无需额外搭建大型基础。上部设置可翻转的防护罩，既可以避免运行过程中物料飞溅、转动部件外露带来的安全隐患，翻转式的结构也方便日常对转鼓部分进行清理、

　　维护，防护罩采用弯折成型的薄钢板制作，边缘做卷边处理，避免锐边划伤操作人员。转鼓驱动端采用联轴器与动力部件直连，减少传动环节的功率损耗，转动部位的密封结构采用接触式密封圈，可防止料液渗入轴承腔造成润滑失效。设计过程中重点考量了转动部件的动平衡调校预留量，转鼓本体在建模时就做了壁厚均匀性处理，避免高速转动时产生过大振动，机架的支腿部分设置了斜向加强筋，提升整体框架的抗振刚度，即使在最高转速运行时，机架的振幅也能控制在设备运行允许的范围内。设备的进料与出料结构做了简化处理，进料口设置在转鼓非驱动端的中心位置，出料口分别设置在转鼓端部的液相出口和机架下部的固相收集口，无需复杂的管路连接即可对接上下游工序，适配小型生产线的灵活排布需求。整体结构没有冗余的复杂部件，日常维护仅需定期检查轴承润滑状态、密封圈磨损情况即可，运维成本较低，适合中小型加工场所的连续或间歇式分离作业使用。
