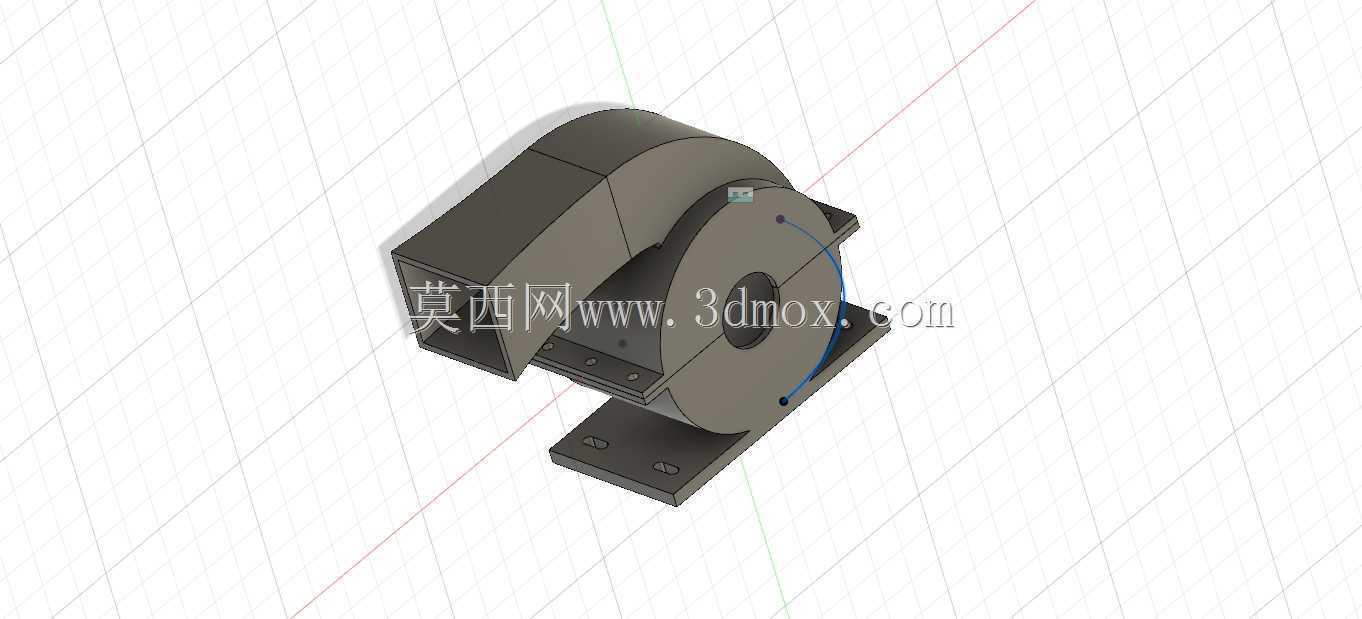

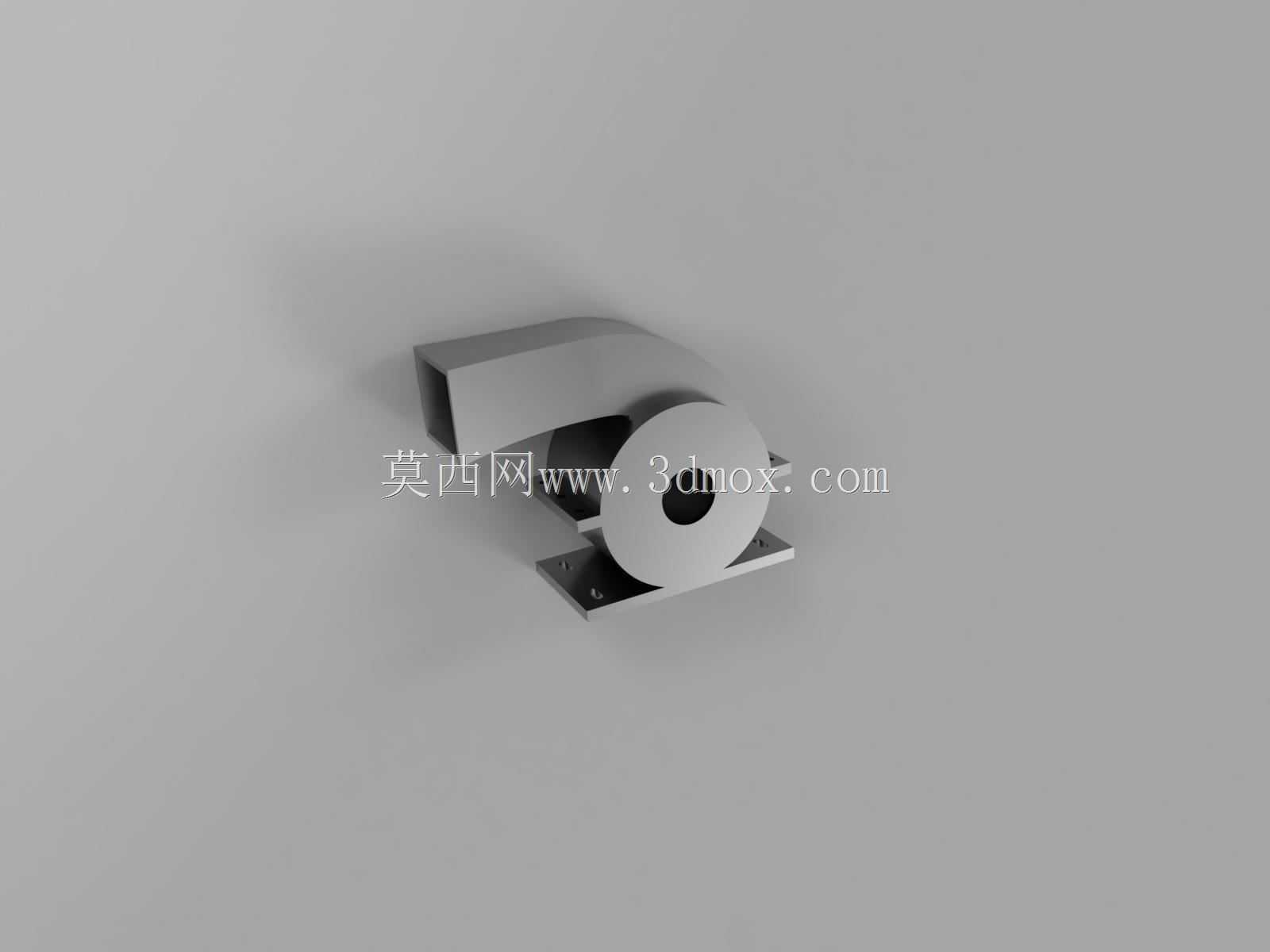

离心式鼓风机整机结构三维数模

　　该鼓风机结构主要面向工业通风、工艺送风、设备配套冷却等场景设计，可作为车间换气系统、生产设备风源供给、小型除尘系统的核心送风部件使用，整体采用离心式叶轮结构设计，依靠叶轮高速旋转产生的离心力提升气体压力，实现稳定的气流输送。从结构组成来看，整机分为蜗壳式壳体、离心叶轮、安装底座三个核心部分，蜗壳流道采用对数螺旋线设计，能够有效降低气流在壳体内的流动阻力，减少涡流损耗，保证气流从叶轮甩出后可以顺畅沿流道导向出风口，出风口采用矩形法兰接口设计，可直接对接方形通风管道，无需额外转接结构，降低现场安装的适配成本。叶轮部分采用前弯式叶片设计，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，可减少气流在叶片入口处的冲击损失，

　　同时提升叶轮整体的结构强度，适配常规转速下的长期运行需求，叶轮中心设置标准轴孔，可直接匹配常规Y系列三相异步电机的输出轴，轴孔位置预留键槽结构，保证扭矩传递的可靠性，避免运行过程中出现叶轮打滑的问题。安装底座采用折弯钢板焊接结构，底部设置两个平行的安装支脚，支脚上预留长圆形安装孔，可适配一定范围内的安装位置偏差，降低现场安装时的对位精度要求，支脚与蜗壳壳体之间设置加强筋结构，可提升整机的结构刚性，减少设备运行过程中产生的振动，降低振动带来的连接螺栓松动、壳体疲劳开裂等风险。设计过程中重点控制了整机的安装边界尺寸，蜗壳的径向尺寸、出风口的伸出长度、底座的安装孔距均按照常规小型离心风机的通用安装尺寸做适配，

　　可直接替换同参数规格的现有风机产品，无需对原有安装基础、管道接口做改造。结构设计时充分考虑了日常维护的便利性，壳体侧面设置可拆卸的检修盖板，无需完全拆解整机即可完成叶轮清灰、轴承检查等日常维护操作，降低后期运维的工作量。整机的重心落在安装底座的中心区域，可保证设备安装后的稳定性，减少运行过程中的重心偏移带来的振动问题，出风口的朝向可根据实际安装需求做角度调整，适配不同方向的管道对接需求，适用不同的安装空间场景。
