带安装支架的轴类调节限位组件结构

项目分类:通用五金配件 发布时间:2021-12-04 ID:430889
  • 带安装支架的轴类调节限位组件结构
  • 带安装支架的轴类调节限位组件结构
  • 带安装支架的轴类调节限位组件结构
  • 带安装支架的轴类调节限位组件结构
  • 带安装支架的轴类调节限位组件结构
  • 带安装支架的轴类调节限位组件结构
  • 带安装支架的轴类调节限位组件结构
  • 带安装支架的轴类调节限位组件结构
  • 带安装支架的轴类调节限位组件结构

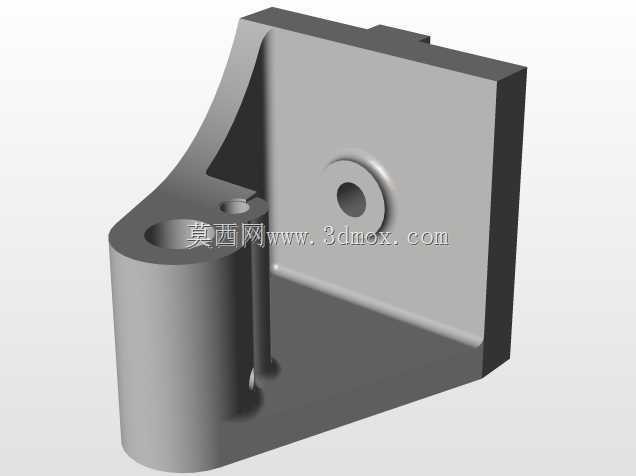

  该构件常见于中小型自动化输送线、轻工包装设备的侧边张紧调节工位,主要承担从动辊轴的位置微调与径向限位作用,日常运行中可抵消皮带、同步带长期运转产生的松弛量,避免传动部件出现打滑、跑偏的异常工况。从结构布局来看,组件采用L型折弯安装板作为承载基体,安装板立面预留单个通孔用于整体组件与设备机架的螺栓固定,安装板平面侧伸出的圆柱腔体作为轴体的滑动导向通道,腔体内部预留足够的轴向滑移行程,可满足±15mm范围内的位置调节需求。伸出腔体的轴体分为上下两段,下段为光轴结构用于套装从动辊轮,上段加工有外螺纹,配套六角锁紧螺母与环形压片,当轴体调整到目标位置后,拧紧锁紧螺母即可通过压片将轴体与导向腔体牢牢锁死,防止设备运行过程中轴体出现轴向窜动。

  设计阶段优先考虑了现场安装的便捷性,L型安装板的折弯边做了R2圆角过渡,避免应力集中导致安装板受载断裂,导向腔体与安装板的连接位置采用满焊结构处理,可承受最大800N的径向载荷,适配负载10kg以内的从动辊轮安装需求。轴体与导向腔体的配合选用H8/f7间隙配合,既保证调节过程中轴体滑动顺畅无卡滞,又能控制径向间隙在0.05mm以内,避免辊轮运转时出现过大的径向跳动。环形压片的外径比导向腔体外径大4mm,锁紧时可完全覆盖腔体端面,保证锁紧力均匀分布,不会出现局部压痕导致轴体锁止失效。安装时需注意安装板立面与机架贴合面的平面度误差不超过0.1mm,否则会导致轴体与辊轮安装面出现垂直度偏差,加剧辊轮轴承的磨损。该组件整体结构紧凑,不需要额外加工复杂的安装槽位,直接通过单螺栓即可固定在设备机架的预设位置,调节时仅需松开锁紧螺母,推动轴体到合适位置后重新锁死即可,全程不需要拆卸其他关联部件,可大幅缩短设备日常维护的调整时间。
