立式摆动缸结构小型动力装置

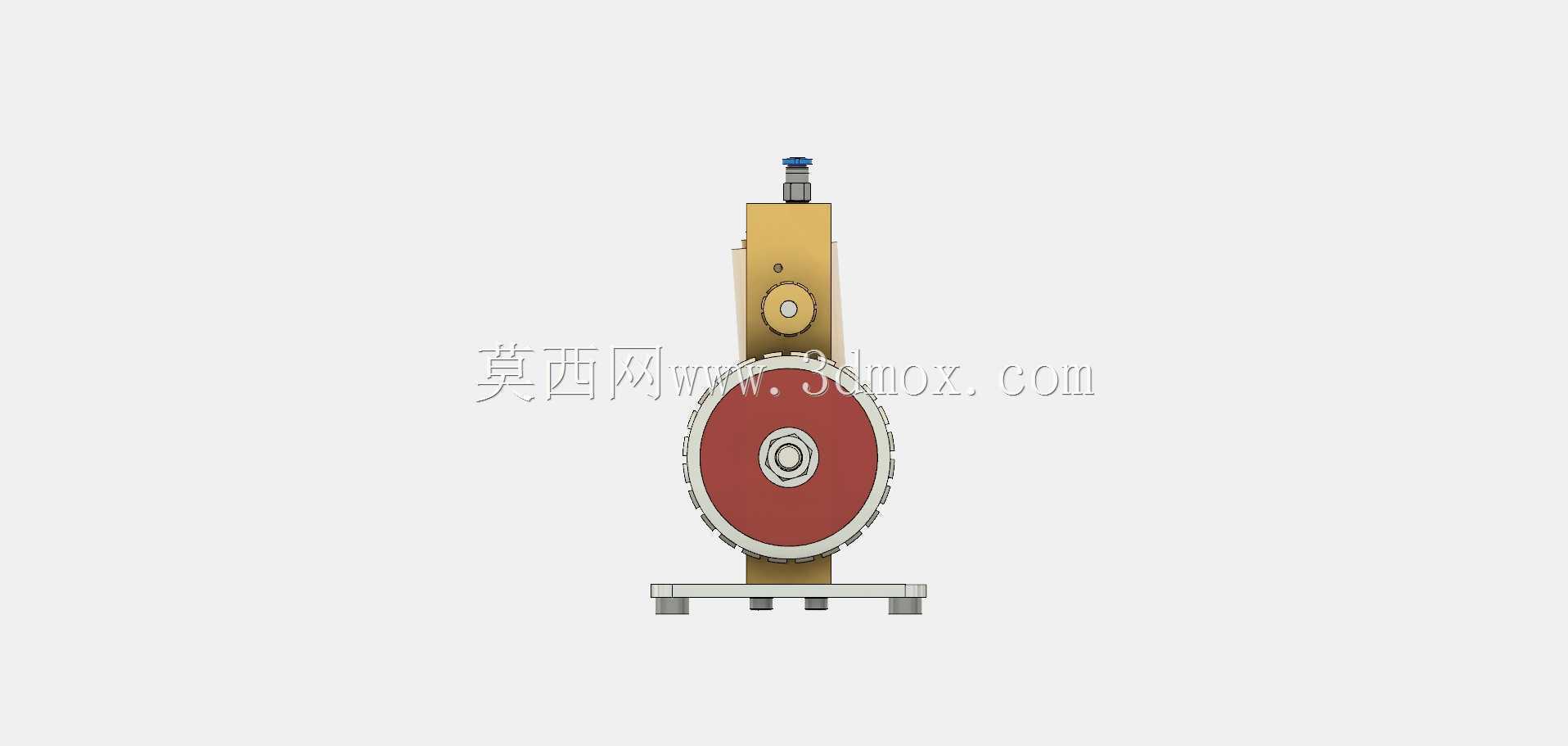

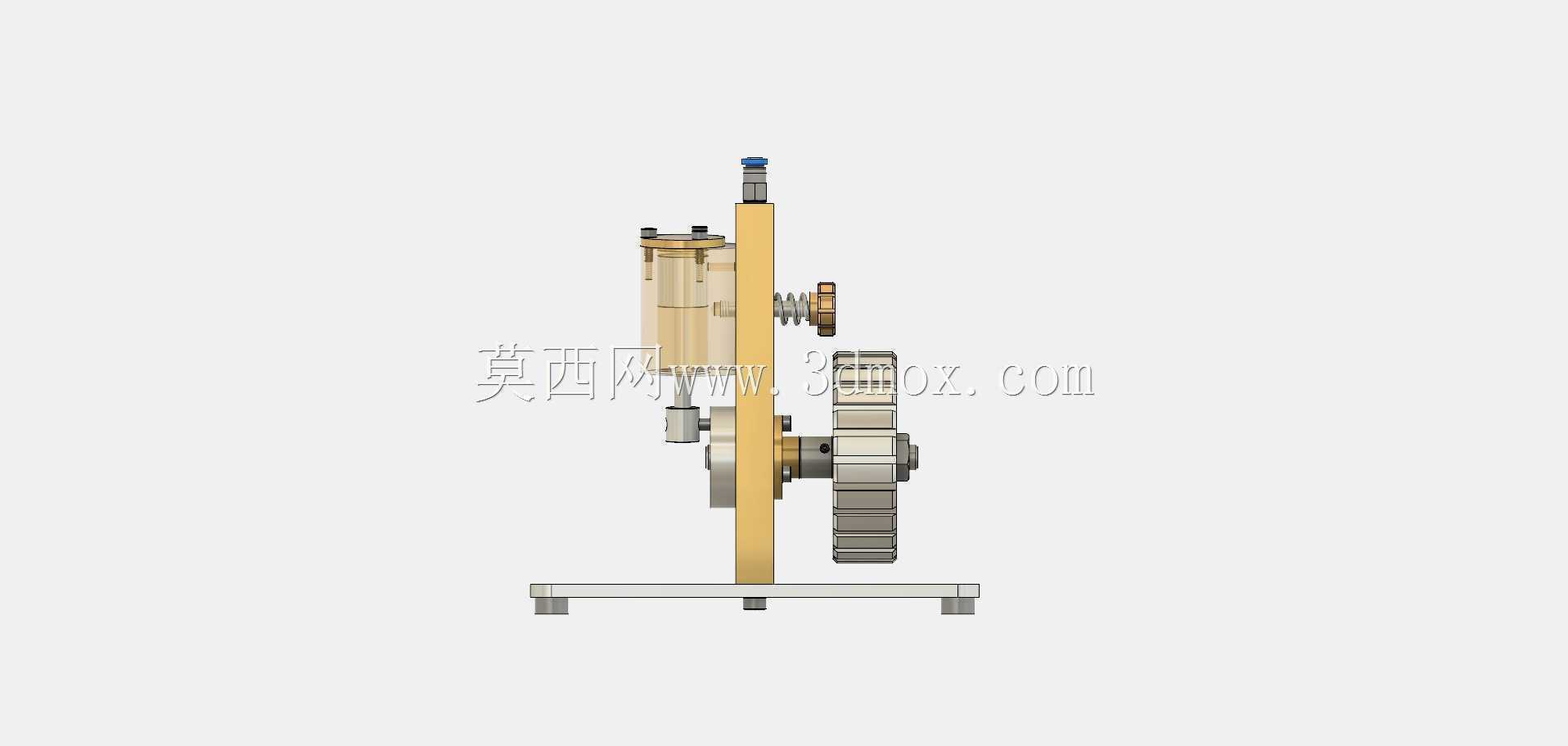

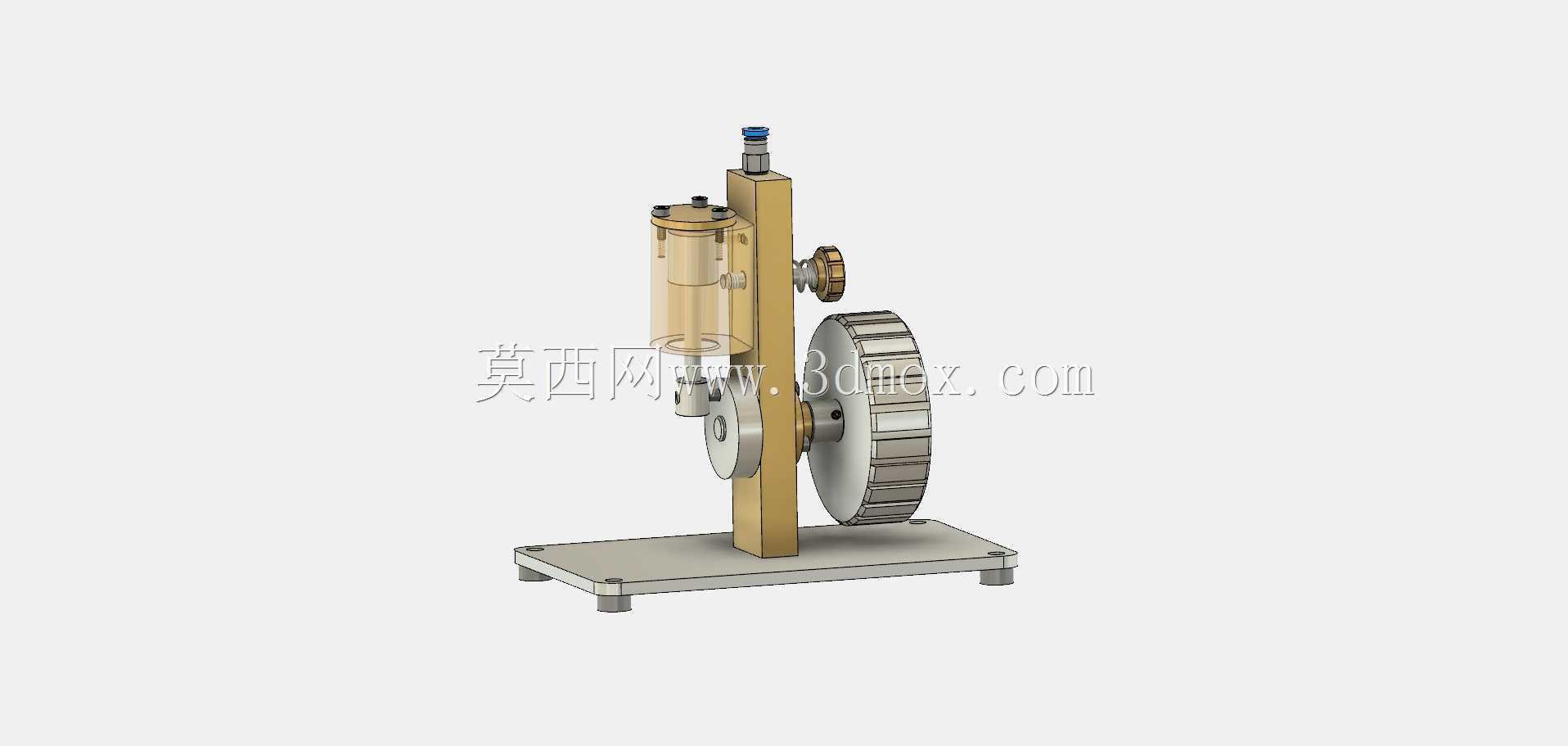

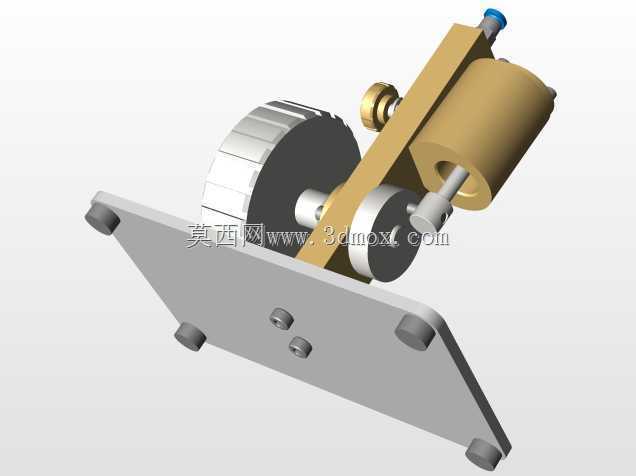

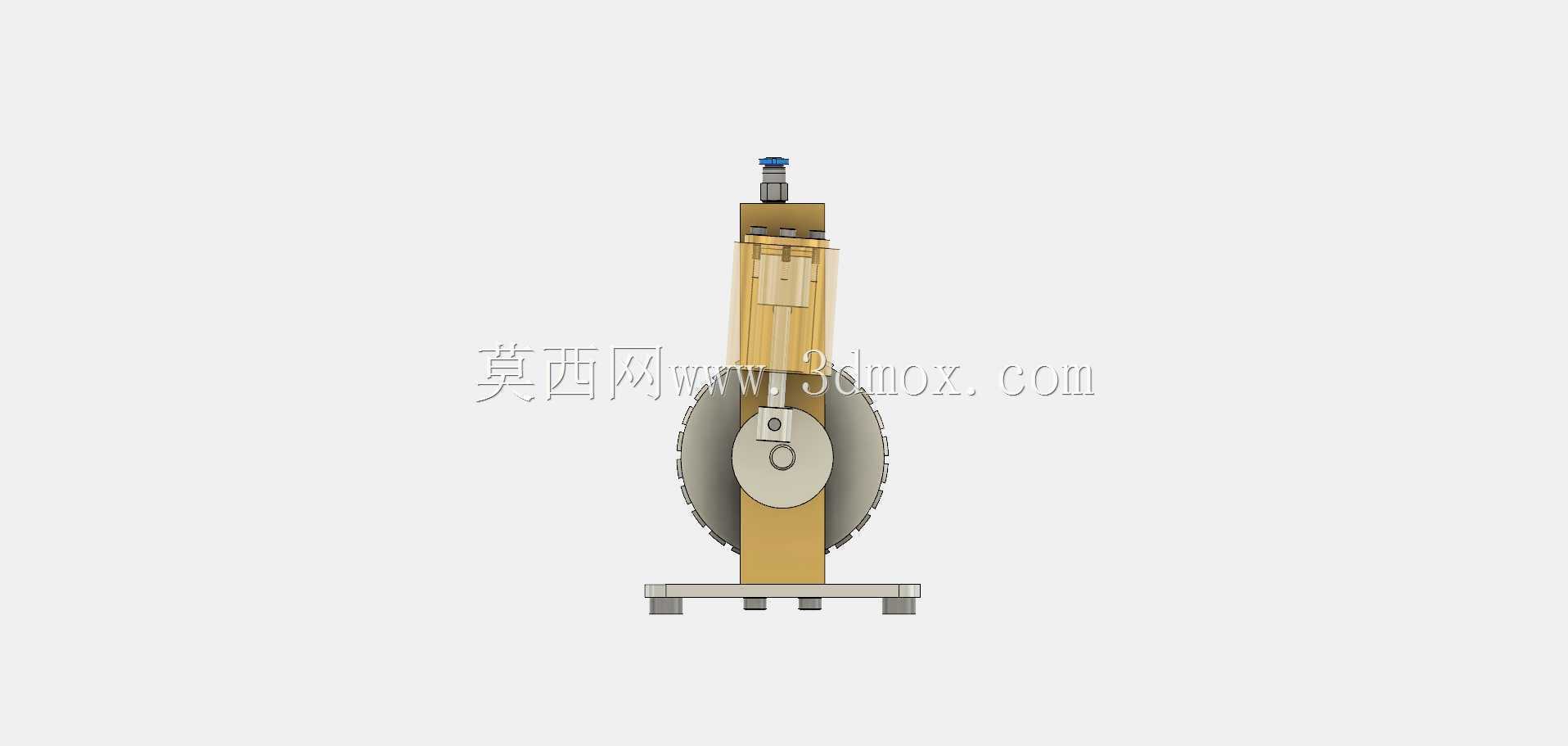

　　这款立式结构的摆动式动力装置，常被用于教学演示、小型动力实验台以及微型蒸汽动力科普场景中，能够直观展示摆动缸类动力机构的能量转换逻辑，也可作为小型机械创意装置的动力源使用，适配低转速、小扭矩输出的轻载传动场景。从结构设计来看，装置采用立式立柱支撑布局，将动力输出的摆动缸组件、传动齿轮组、带轮输出端沿立柱垂直方向排布，底部搭配方形安装底座，底座四角设置带防滑垫的安装支脚，既保证了整机运行时的稳定性，也预留了标准安装孔位，可直接固定在实验台架或设备安装面上，安装边界清晰，不会与周边其他构件产生干涉。摆动缸部分采用透明可视化缸体设计，能够直接观察内部活塞的摆动动作过程，方便教学演示时理解动力产生的原理，缸体顶部设置进气/进汽接口，

　　可根据实验需求接入对应压力的工作介质，侧方设置的调节旋钮可用于调整工作介质的通入量，以此控制整机的输出转速与扭矩。传动端采用齿轮啮合搭配带轮输出的结构，摆动缸输出的往复摆动动作通过曲柄结构转换为旋转运动，再经齿轮组传递至侧边的带轮，带轮可通过皮带连接外部负载，实现动力的向外输出，齿轮组的传动比经过匹配设计，能够将摆动缸的低频次往复动作转换为带轮端稳定的旋转输出，满足小型负载的驱动需求。整机的结构设计充分考虑了拆装便利性，各部件之间采用紧固件连接，没有复杂的集成式结构，方便学习者拆解观察内部传动逻辑，也便于后期对易损部件进行更换维护。底座的尺寸设计兼顾了稳定性与占地面积，在保证整机运行不发生晃动的前提下，尽可能缩小了整机的占用空间，

　　适合放置在桌面实验台、科普展示柜等空间有限的场景中使用。在实际应用中，这类小型摆动式动力装置除了用于科普教学、原理演示之外，也可作为创意机械作品的动力核心，搭配小型发电机、传动机构制作成创意展示装置，其直观的动作展示效果能够清晰呈现动力转换的全流程，对于理解往复式动力机构的工作逻辑有着很强的辅助作用。设计过程中针对各运动部件的配合间隙做了优化，既保证了运动过程无卡滞，也避免了间隙过大导致的工作介质泄漏问题，传动齿轮与带轮的同轴度经过校准，运行过程中不会出现偏磨、异响等问题，能够长时间稳定运行。
