125度角乐高连接积木零件结构设计

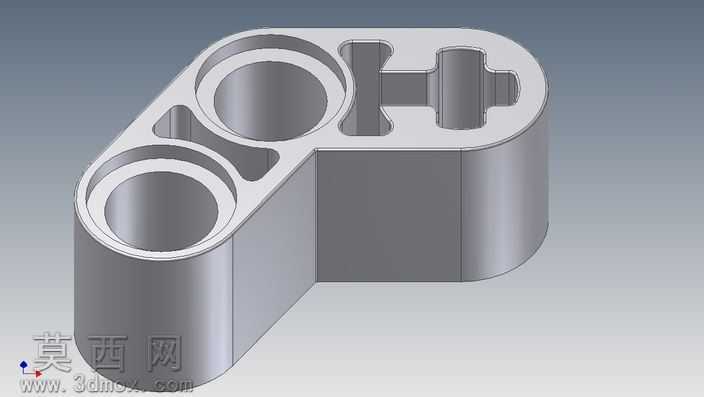

本作品为125°夹角的乐高式技术积木连接件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循乐高科技系列积木的通用拼接公差标准，保证零件与同规格标准积木的互换兼容性。建模阶段首先绘制零件的整体轮廓草图，精准定位两个带限位凸缘的圆柱销孔的中心距，将两孔轴线的夹角严格控制在125°，同时对孔壁的环形定位卡槽进行等距偏移建模，确保拼接时销柱插入后具备足够的卡紧力，不会出现松脱晃动的问题。零件中部的十字轴连接位采用对称式结构设计，建模时对十字槽的四个卡位做了0.1mm的公差补偿，既保证十字轴可以顺畅插入，又能传递足够的扭矩，满足动态拼装结构的传动需求。零件的实体部分采用等壁厚设计，外壁转角处全部做了R0.5mm的圆角过渡，既还原了真实乐高积木的注塑工艺特征，也避免了尖锐棱角带来的使用安全隐患。渲染阶段采用哑光硬质工程塑料材质，模拟ABS注塑零件的真实表面质感，添加轻微的环境反射效果突出零件的结构轮廓，通过正交视角渲染清晰展示零件的孔位布局、连接结构与整体形态。设计过程中充分考虑积木零件的拼装受力特性，在两个圆柱筒的连接过渡区域做了加厚加强处理，避免频繁拼装拆卸导致的连接部位断裂，同时对零件的所有插合端面做了微小的倒角处理，提升拼接时的导入顺畅度，整体结构完全匹配乐高科技件的拼装逻辑，可用于各类创意积木结构的角度拼接场景，满足复杂拼装模型的特殊角度连接需求。
