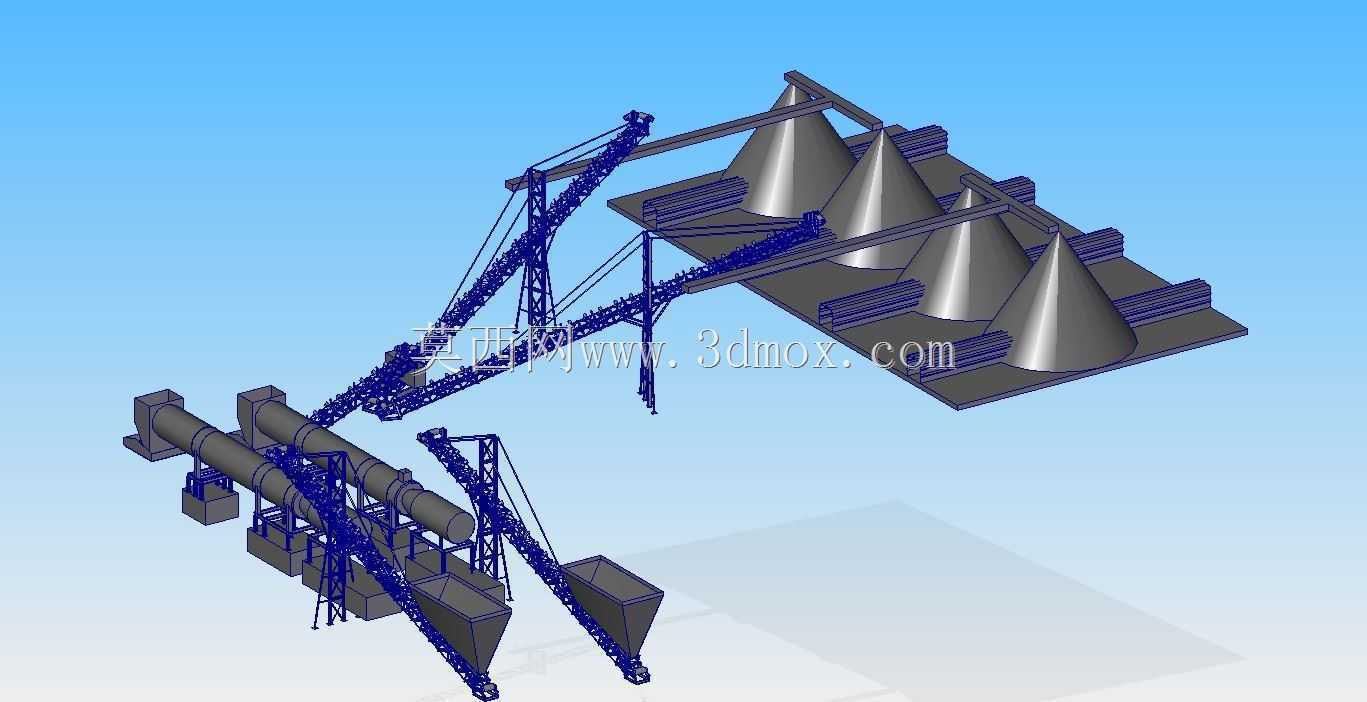

洗砂生产线干燥储料输送成套设备布局

　　这套成套设备布局针对砂石骨料湿法处理后的成品存储与干燥工序设计，常见于规模化机制砂生产、河道清淤砂石资源化、矿山尾矿制砂等作业场景，解决湿砂直接存储易板结、外运含水率超标、冬季冻黏运输车厢等实际生产痛点。整套布置将干燥工序、中转储料、物料转运输送做了一体化排布，从流程上减少物料折返路径，降低厂区内物料转运的无效能耗。

　　从功能配置来看，卧式回转干燥筒承担湿砂的降水干燥作业，筒体内设置的扬料板结构可在筒体转动过程中不断抛洒物料，配合通入的热风完成热交换，将砂石含水率降至符合存储与外运的标准；多台锥底料仓并排布置在干燥工序后端，用于分类存储不同粒径级配的成品砂石，锥底结构可避免物料结拱堵料，依靠重力实现自流出料；多台倾斜布置的皮带输送机分别承担湿砂上料、干燥后成品向料仓输送、料仓出料后向装车点转运的功能，输送机的桁架支撑结构采用型钢焊接成型，可适应厂区不平整地面的安装需求，无需做大面积混凝土地面硬化。

　　设计过程中优先考虑了设备的安装边界与检修空间，干燥筒的安装基础预留了传动部件的检修操作面，两端的密封结构位置预留了日常维护的操作距离；料仓组的排布间距满足装载机清料、人工疏通出料口的作业空间，料仓顶部设置的进料口与输送机卸料点做了对位匹配，避免落料偏载导致料仓侧壁受力不均；输送机的倾角控制在砂石物料不发生下滑的临界角度以内，避免大倾角输送导致的物料滚落撒料，桁架支腿的高度根据现场地形做了差异化设计，保证输送带全程保持平直运行，避免跑偏撒料。

　　整体布局的物料流向顺直，从湿砂进入干燥筒到成品料进入储料仓，再到外运装车的全流程无交叉作业，可适配时产百吨级以上的洗砂生产线产能需求，各设备的产能做了匹配设计，避免出现某一环节产能瓶颈导致整条线降速运行，同时预留了后续加装除尘、计量设备的安装接口，方便生产线后期升级改造。
