8巴承压管壳式黑液换热设备结构

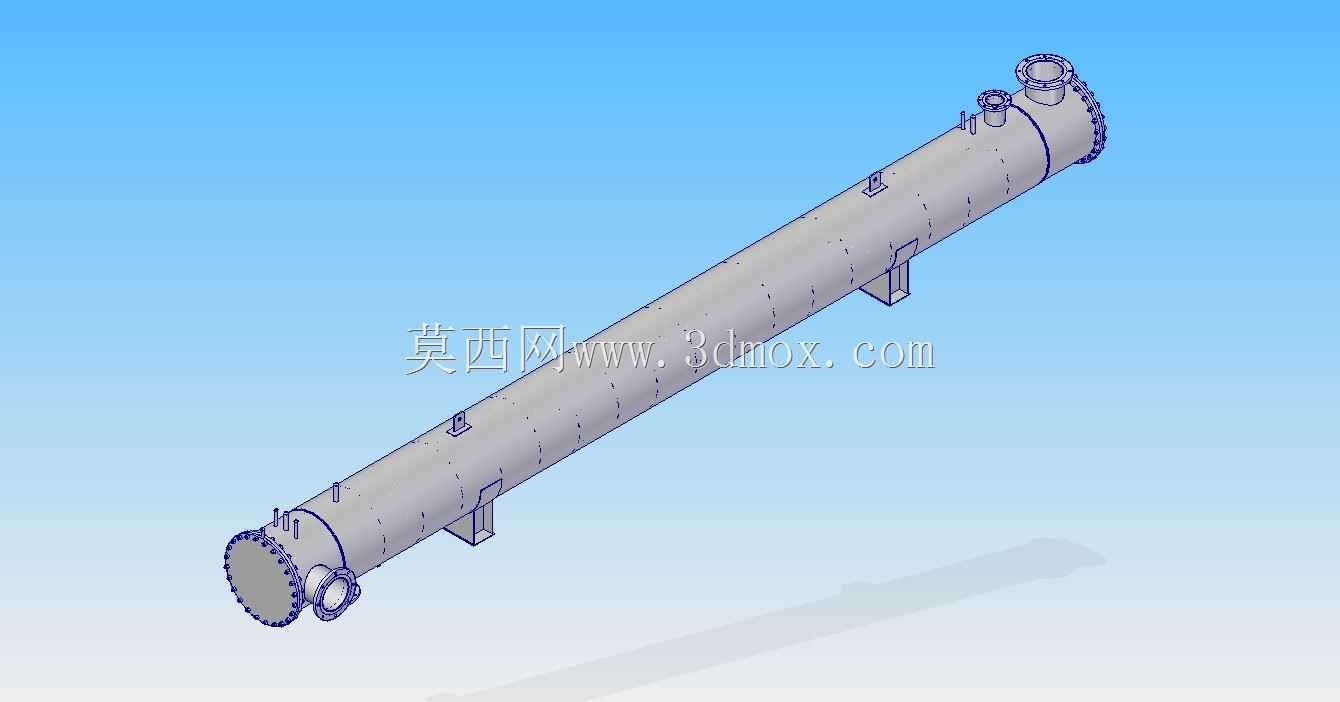

　　在制浆造纸生产线的碱回收工段，这类管壳式换热设备是黑液处理流程里的核心热交换单元，主要承担不同浓度黑液的热量传递任务，把高温段黑液携带的余热置换给低温进液，降低后续蒸发工段的蒸汽消耗，同时避免高温黑液直接进入后续工序带来的设备热冲击问题。设备设计承压等级为8巴，适配制浆生产线中压黑液输送管路的压力工况，壳体采用长圆筒形卧式结构，两端配置可拆卸的法兰端盖，方便后期检修时抽出管束做结垢清理——毕竟黑液中含有大量木质素、碱类析出物，长期运行管壁容易附着垢层，可拆卸端盖的结构能大幅降低运维的拆解工作量。

　　从结构设计逻辑来看，壳程走待加热的低温黑液，管程走高温换热介质，管束沿筒体轴向均匀排布，两端管板与壳体采用焊接密封结构，避免两种介质串流；筒体上设置的多组鞍式支座，是按照卧式容器的载荷分布计算的支撑间距，既保证筒体满液运行时的挠度在允许范围内，也预留了现场安装时的地脚螺栓调节余量，安装时需要保证支座与基础的接触面积均匀，避免局部应力集中导致筒体变形。筒体侧面布置的不同口径接管，分别对应介质进出口、排气口、排液口，其中大口径法兰接口对应黑液主通路，小口径接口用于排气、排污以及安全附件安装，接管的伸出长度充分考虑了现场管道焊接、法兰紧固的操作空间，不会出现安装时扳手操作空间不足的问题。

　　建模过程中对管束的排布做了等比例还原，折流板的间距按照壳程介质流速要求设置，保证壳程黑液在流动过程中保持足够的湍流度，提升换热效率的同时减少垢层沉积的概率；筒体上的吊耳结构位置经过重心核算，现场吊装时可以保持筒体水平起吊，不会出现倾斜磕碰管束的问题。设备整体的外形长径比适配常规制浆车间的设备布置空间，安装时两端需要预留足够的抽管束检修空间，端盖拆卸方向不能布置其他固定设备，避免后期运维时无法抽出管束做清理。这类换热设备除了制浆黑液处理场景，也可适配其他有中压换热需求、介质含少量固体颗粒的化工换热工况，结构的通用性较强，所有密封面的粗糙度、法兰螺栓孔的位置度都按照压力容器相关设计规范做了匹配，能直接对接同压力等级的工业管路。
