移动式倾斜堆垛输送设备结构设计

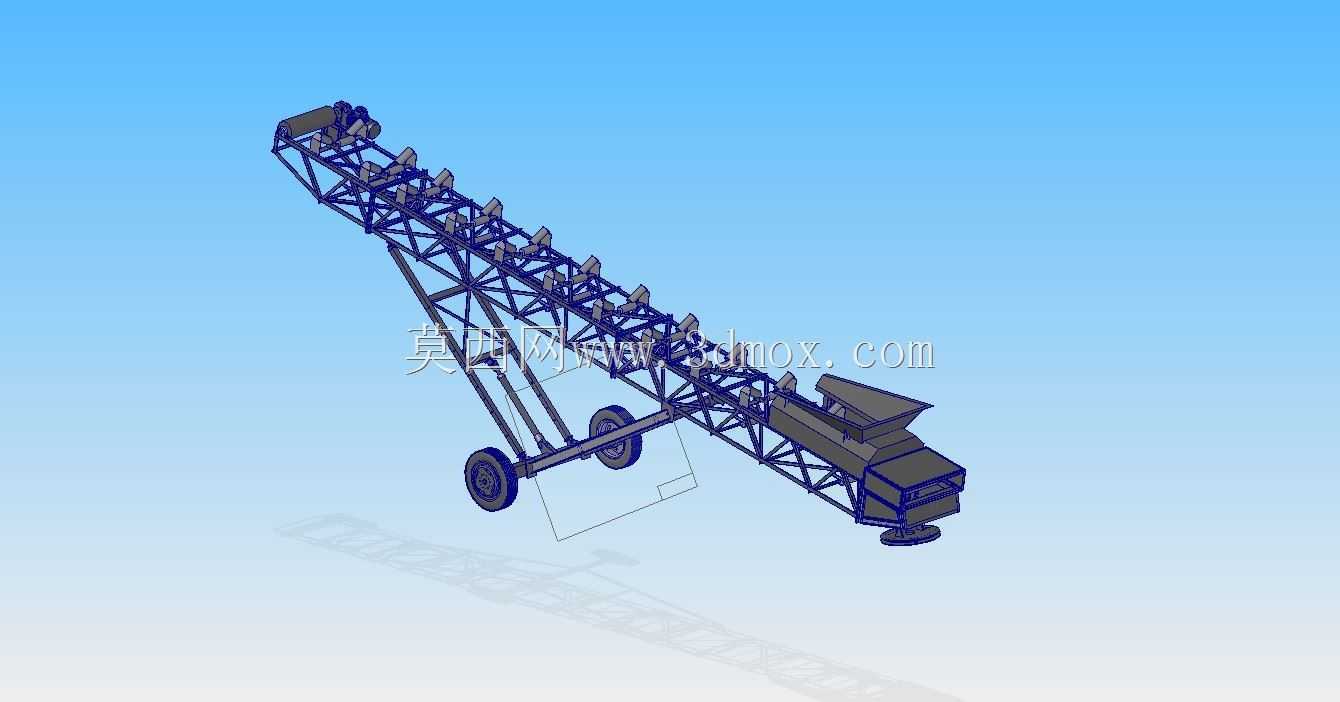

　　这款倾斜布置的移动式输送设备，主要面向散状物料的中转堆高作业场景，常见于砂石料场、粮食收储点、小型矿山转运点、建筑废料临时堆放场这类没有固定输送线的作业区域，可灵活转场完成不同点位的物料堆垛、装车补料作业，无需做固定基础浇筑，转场时仅需牵引配套轮组即可完成工位转移，适配零散、临时的物料输送需求。设备整体采用桁架式焊接机架作为主体承载结构，主框架沿输送倾角方向布置，选用矩形型钢焊接成格构式结构，在控制整体自重的前提下保证足够的抗弯、抗扭刚度，避免长距离输送时机架出现挠曲变形影响输送带运行轨迹。机架下部设置两组行走轮组，其中靠近受料端的轮组带回转支撑结构，可小范围调整设备的堆料落点位置，无需整体移动设备即可调整堆料半径，

　　适配不同堆垛范围的作业需求。受料端设置在设备低位侧，配置扩口式导料槽，可承接装载机、人工上料或者上游皮带机转接的物料，导料槽内侧设置耐磨衬板，降低物料直接冲刷机架造成的磨损，衬板采用螺栓连接固定，磨损后可快速更换无需整体焊接修复。输送面沿机架倾角向上布置，托辊组采用槽型托辊结构，沿机架长度方向等间距排布，保证输送带承载物料时形成槽型截面，避免散状物料在倾斜输送过程中出现撒料、打滑回落的问题，靠近驱动端的位置设置平行上调心托辊，可自动纠正输送带的跑偏趋势，减少输送带边缘的异常磨损。驱动单元布置在设备高位的卸料端，采用电机减速机直连驱动滚筒的结构，传动路径短、传动效率高，驱动滚筒表面包胶处理，增大与输送带之间的摩擦系数，

　　避免大倾角输送时出现滚筒打滑丢转的问题。卸料端位置设置可调式卸料挡板，可根据堆料高度的需求微调卸料抛料角度，控制物料的落料点位置，减少物料下落过程中的扬尘与离析问题。设备的倾角设计兼顾了堆垛高度与输送效率的平衡，在常规作业工况下，可将散料从地面位置提升至数米高度完成堆垛，机架两侧设置有简易的检修步道与防护栏，方便运维人员定期检查托辊转动情况、调整输送带张紧度，张紧装置采用螺旋张紧结构布置在受料端的改向滚筒位置，结构简单可靠，调整时仅需转动两侧的张紧螺栓即可调整输送带的预紧力，适配户外无气源、无液压源的简陋作业场景。整机的安装边界预留了足够的安全距离，轮组位置设置有可伸缩的支撑支腿，作业时可将支腿伸出撑实地面，避免作业过程中设备出现滑移、倾覆的风险，支腿高度可微调，适配不平整的场地地面，无需额外做场地平整处理即可快速架设投入使用。
