薄板冲压成型板材模具结构设计

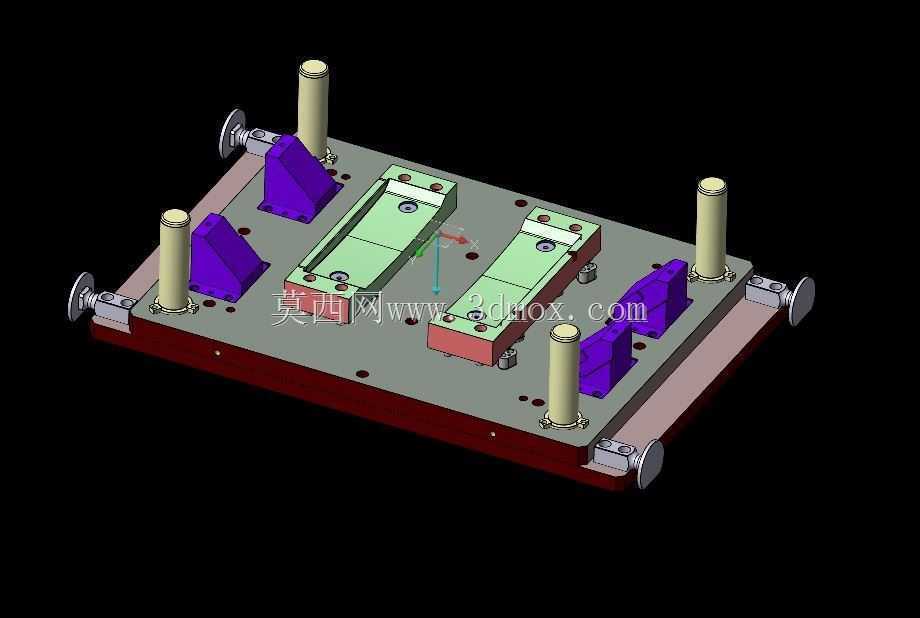

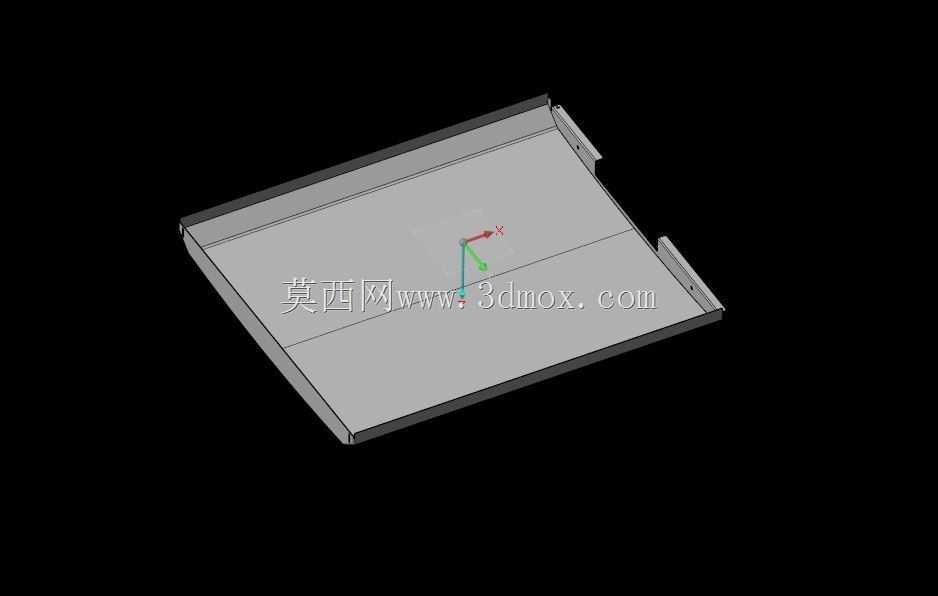

　　这套薄板冲压成型模具，主要面向家电外壳、电子五金结构件、小型汽车覆盖件的薄板连续冲压工序场景，适配0.3-1.2mm厚度的冷轧钢板、镀锌板、铝合金薄板的批量冲裁成型作业，在五金冲压车间的高速冲床产线中承担核心成型功能。整套模具采用模座叠层布局设计，下模座通过底部的定位块与冲床工作台T型槽完成定位锁紧，上模座通过模柄结构与冲床滑块连接，安装时需保证上下模座的导柱导套同轴度偏差不超过0.02mm，避免合模过程中出现啃模损伤。模具的核心成型区域采用镶块式结构设计，冲裁刃口、成型型腔均单独加工为可更换镶块，通过内六角螺钉与销钉固定在模座本体上，当刃口出现磨损或崩缺时，无需拆解整套模具即可快速更换对应镶块，大幅缩短产线停机维护的时间。

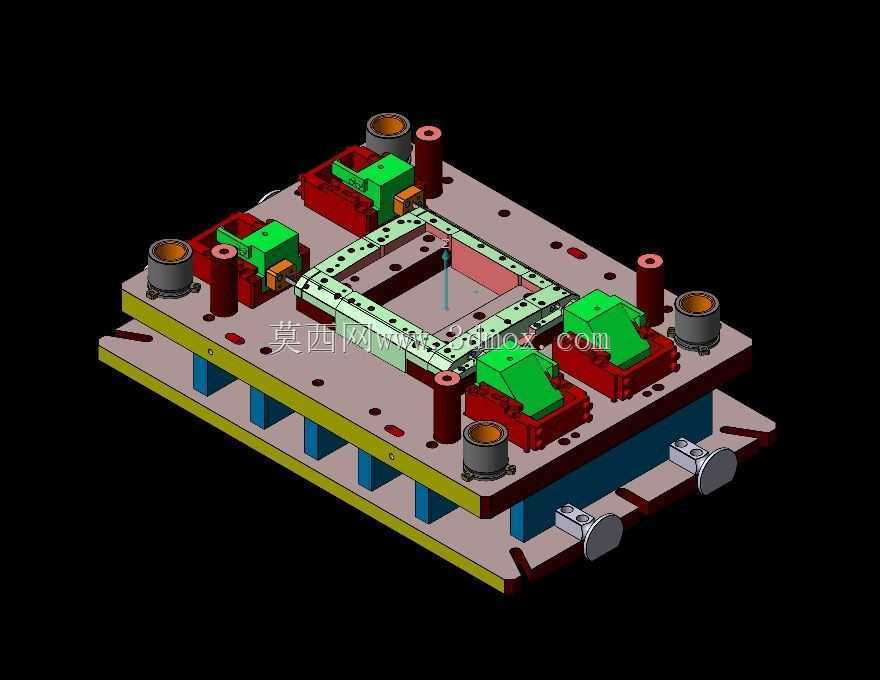

　　模具周向布置的四组氮气弹簧提供稳定的压料力，在冲压下行过程中先压紧板材再完成冲裁成型，有效避免薄板冲压过程中出现的起皱、拉裂、料边变形等常见缺陷，四组导柱导套沿模座对角分布，为上下模合模提供高精度的运动导向，保证连续冲压过程中型腔对位精度稳定控制在0.01mm以内。模具上集成的四组绿色斜楔机构，用于完成板材侧向的冲孔、切边工序，在一次合模行程中可同步完成正面冲裁、侧向修边、局部成型多道工序，减少后续二次定位加工的工序误差，提升冲压件的尺寸一致性。模座上分布的多组定位销与挡料结构，配合自动送料机的步距送料，可实现连续自动化冲压作业，无需人工手动定位板材，适配每分钟30-60次的高速冲压节拍。模具的上下模座均采用45号钢调质处理，

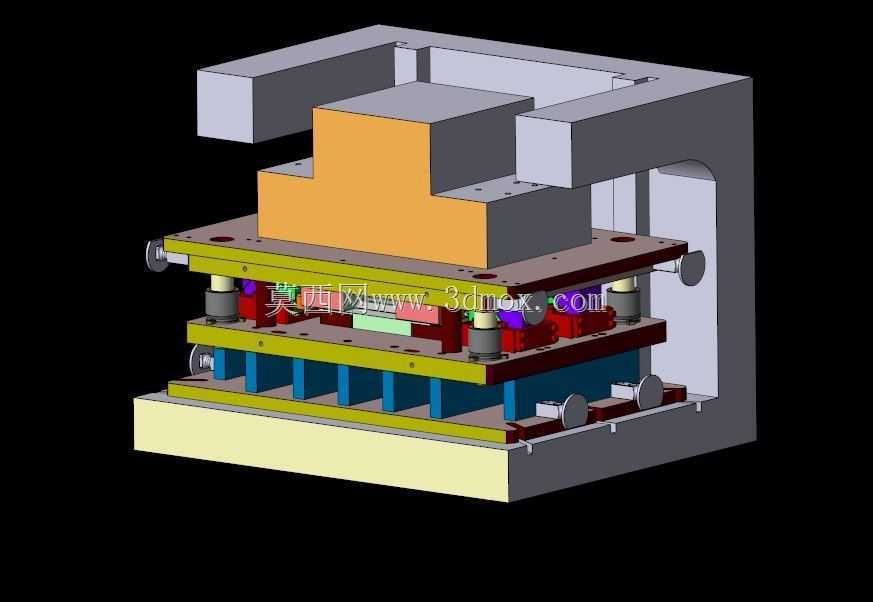

　　成型刃口镶块采用Cr12MoV真空淬火处理，硬度达到HRC58-62，保证长期批量冲压过程中的刃口耐磨性与结构强度，模座表面开设的多组减重孔与安装槽，在保证结构刚性的前提下降低模具整体重量，同时为废料滑落、传感器安装预留足够空间。整套模具的闭合高度、安装孔位均适配市面通用的160T-250T开式冲床安装边界，无需额外改装即可直接上机调试，调试过程中可通过调整斜楔机构的锁紧垫片厚度，微调侧向成型的尺寸精度，适配不同批次板材的厚度公差波动。
