多工位级进钣金冲压模具结构设计

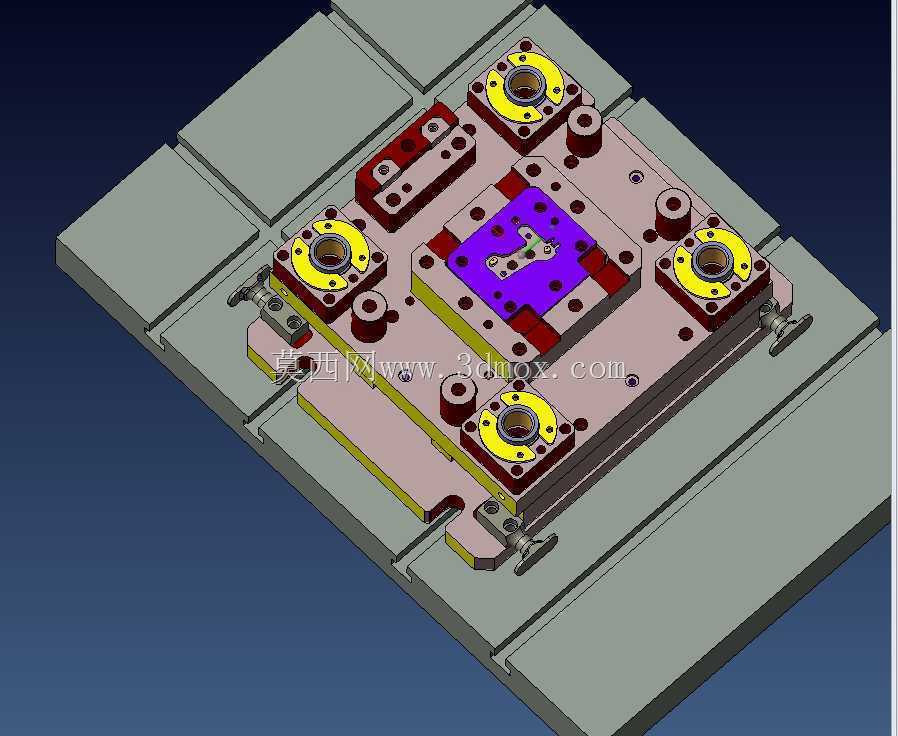

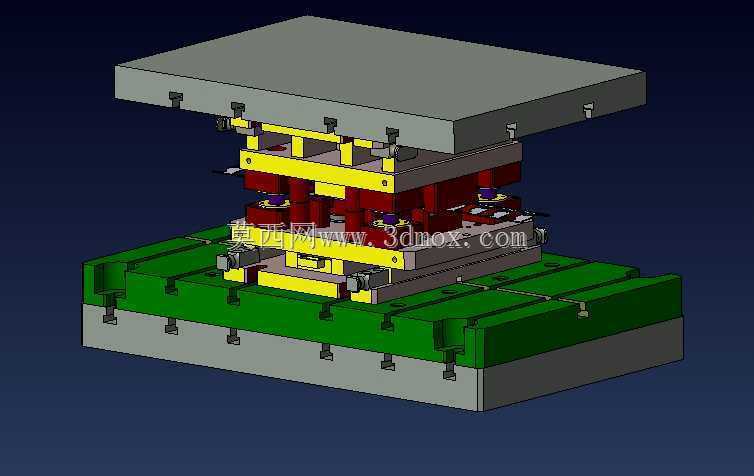

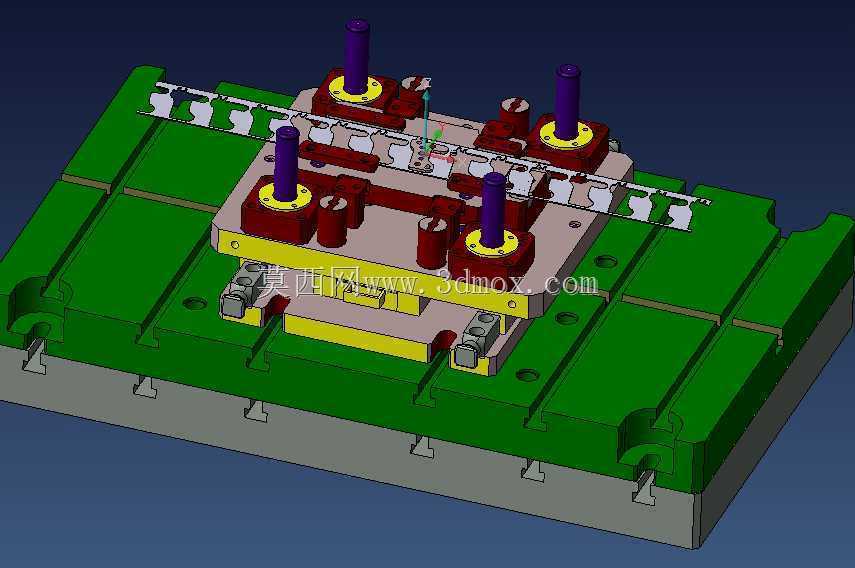

　　这套多工位级进钣金冲压模具，主要面向家电、消费电子、汽车零部件领域的薄金属带料连续冲压加工场景，适配常规开式压力机的安装接口，可在单次冲床行程内完成多道工序的同步加工，替代传统单工序模分散加工的低效模式。从结构布局来看，下模座采用带T型槽的加厚铸铁基体，直接匹配压力机工作台的装夹槽位，无需额外制作过渡垫板，安装时通过压板压紧下模座侧边的加工基准面即可完成定位，装夹找正时间较常规模具缩短近四成。上模部分设置了四组独立的导柱导套副，导柱采用高碳铬轴承钢淬硬处理，表面粗糙度控制在Ra0.8以内，配合加长铜合金导套，可承受高速连续冲压时的侧向偏载，避免上下模对位偏移导致的工件毛刺超差、冲头崩损问题。模具沿料带送进方向依次排布了冲定位孔、

　　切边、折弯、整形、落料等工位，料带通过抬料销、导料板实现精准送进，每个工位的卸料板均采用独立的弹性卸料结构，弹簧力根据对应工位的冲裁力、成型力单独匹配，薄料冲压时不会出现料带压痕、带料上浮的问题。上模的冲头固定部分采用快换式压板结构，当冲头出现磨损崩刃时，无需拆解整套上模，松开对应压板即可快速更换冲头，减少生产线停机维护时长。下模的凹模镶块采用分块式设计，不同工位的镶块单独采用硬质合金材料制作，局部磨损后仅需更换对应镶块，无需整体报废凹模，大幅降低模具长期使用的维护成本。模具的闭合高度、开模行程均适配市面主流160吨及以下吨位的开式可倾压力机参数，送料高度匹配标准滚轮送料机的出料高度，可直接接入现有自动化冲压生产线，

　　无需对生产线设备做额外改造。成型工位设置了可调式限位块，可根据不同批次板材的厚度公差微调成型深度，保证折弯角度的一致性，避免批量生产时出现成型尺寸波动。整套模具的废料排出通道沿下模座侧边倾斜布置，冲裁产生的边角废料可沿斜面自动滑入压力机下方的废料收集槽，无需人工定期清理模面废料，适配连续自动化生产的作业需求。
