裙板弯曲成型冲压模具结构设计

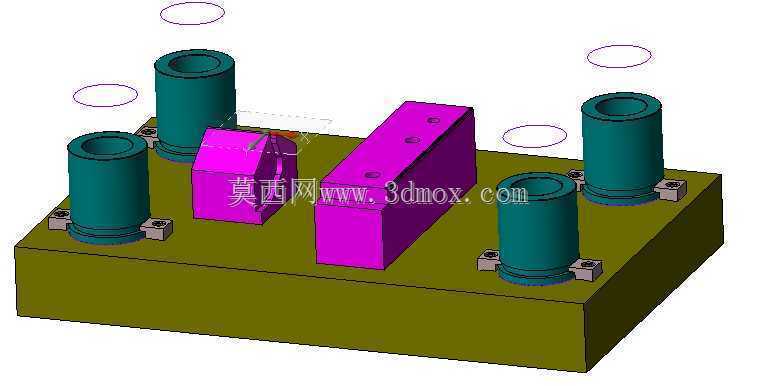

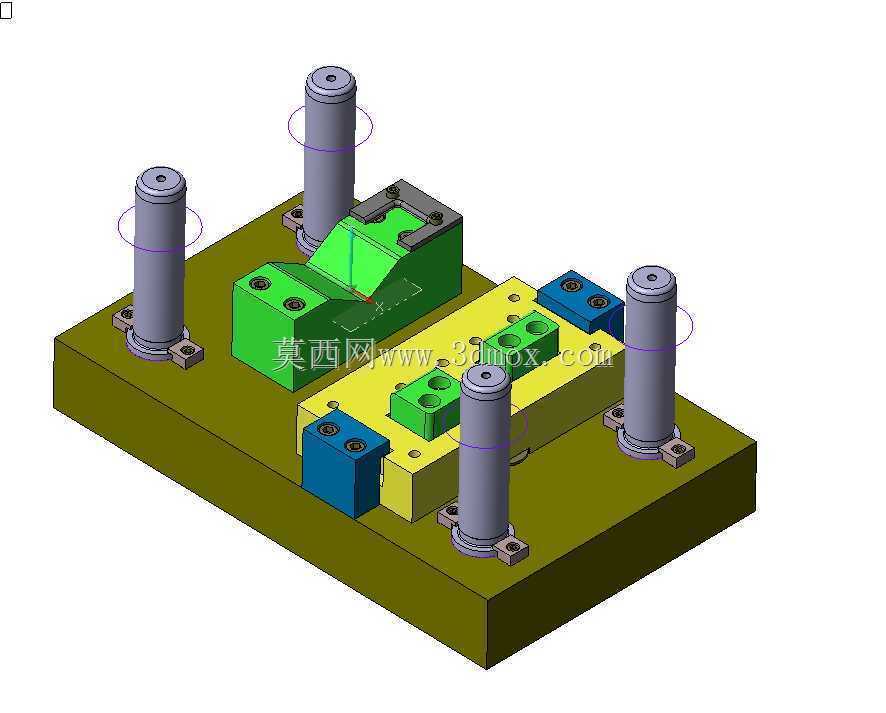

　　这套冷冲压弯曲工装主要面向薄板类裙边零件的批量折弯成型工序，在五金钣金加工、机箱机柜生产、小型金属结构件加工场景中应用广泛，可直接适配常规开式可倾压力机的安装接口，无需额外定制过渡连接部件。整套工装采用下模固定、上模随滑块往复运动的经典冷冲模布局，四根独立导向导柱布置在下模座四角位置，导柱配套自润滑导套与上模座连接，合模过程中可全程保证上下模的对位精度，避免长期冲压作业后出现啃模、折弯尺寸偏移的问题，导柱安装座采用沉头螺栓锁紧在下模座表面，磨损后可快速单独更换，无需整体返修模座。下模部分设置了分体式折弯凹模与定位挡块，不同厚度规格的裙板零件加工时，仅需更换对应槽宽的凹模镶块即可，无需重新制作整套模体，

　　大幅降低多品种小批量生产的工装投入成本；定位组件采用可调式螺栓挡边结构，可根据裙板的展开料尺寸灵活调整定位边界，保证每片坯料送入模腔后折弯边的尺寸一致性，减少后续校形的人工工作量。上模部分的折弯凸模采用斜楔式压料结构，合模初始阶段压料板会先压紧坯料表面，避免折弯过程中板料出现滑移、翘曲，保证折弯后零件的平面度与角度公差，凸模与上模座之间采用挂台固定，更换维修时无需拆解整套上模组件。整套工装的安装边界完全匹配常规16吨到25吨开式压力机的工作台T型槽间距，模座厚度经过强度校核，长期满负荷冲压作业不会出现模座变形问题，所有受力部件均采用合金工具钢淬火处理，刃口与成型面硬度满足连续批量生产的耐磨要求。从结构设计逻辑来看，

　　这套工装没有采用复杂的非标传动结构，所有标准件均选用市面通用的冷冲模标准规格，后期维护时配件采购周期短、成本低，分体式镶块的设计也预留了足够的改型空间，针对相近尺寸的裙板类弯曲零件，仅需调整镶块与定位挡块的位置即可快速适配，不需要重新开展整套模具的设计工作，非常适合中小型钣金加工企业的日常生产需求。
