多导柱导向式冲压成型模具结构

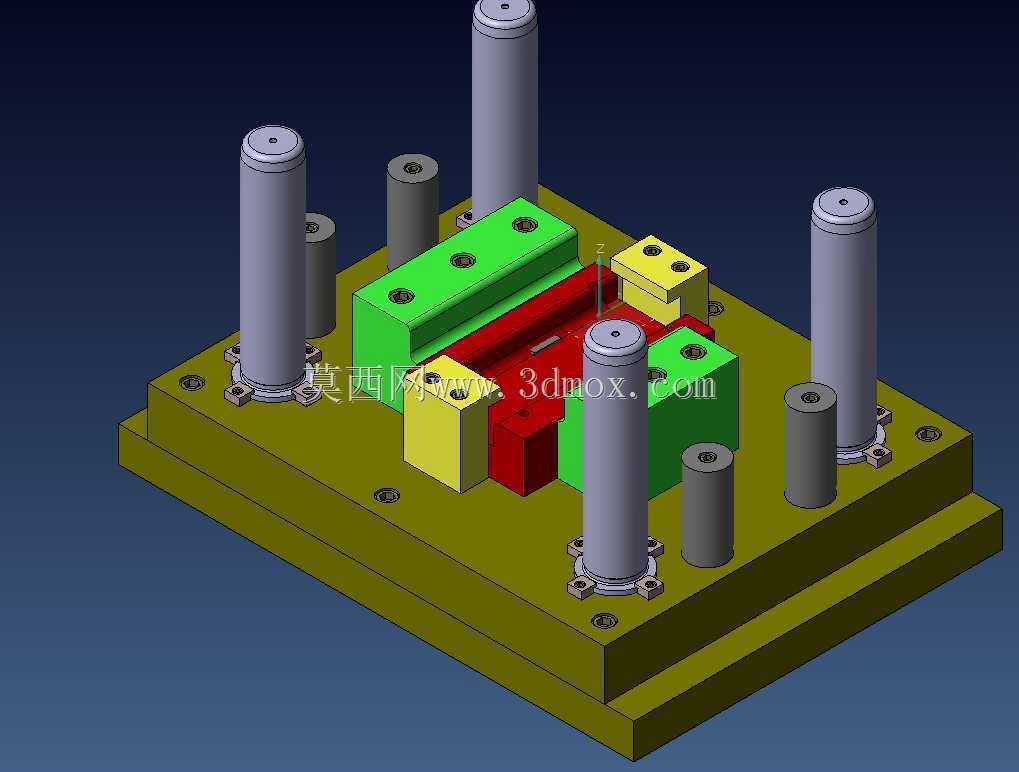

　　这套模具结构针对中小型五金件连续冲压工序设计，核心采用四组大直径独立导柱搭配四组小直径辅助导柱的双重导向架构，可在高速冲压工况下将上下模合模同轴度误差控制在0.02mm以内，适配160吨及以上公称压力的开式或闭式冲床安装使用，日常多用于家电钣金支架、3C产品金属结构件的批量冲制成型工序。从结构布局来看，下模座采用双层叠板设计，下层为通用安装基板，预留标准T型槽安装位，可直接匹配市面主流冲床的工作台装夹尺寸，无需额外加工过渡连接板；上层为模芯固定板，通过内六角螺钉与销钉和下层基板定位锁紧，模芯部分采用镶拼式结构，中间红色成型块为核心工作型腔，承担工件的折弯、压型工序，两侧绿色固定块为卸料板导向座，内置等高套筒与卸料弹簧安装孔，

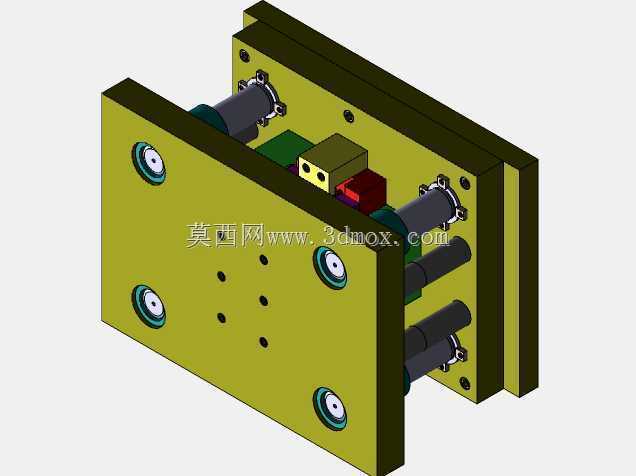

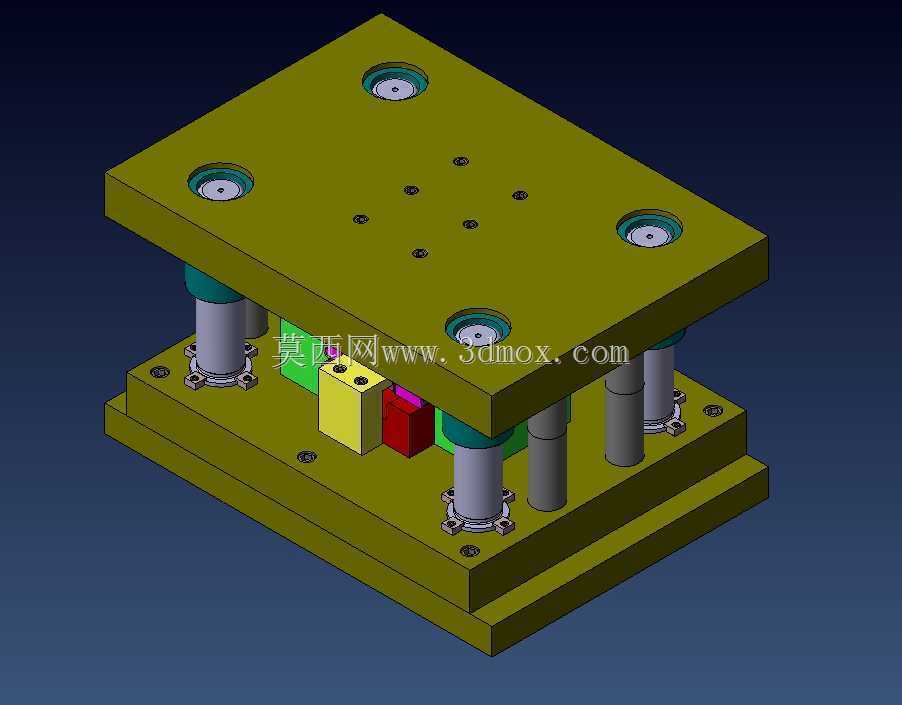

　　合模时可先对料带完成预压紧再进行冲制，避免料带窜动导致的成型尺寸超差。两侧黄色定位块为料带侧挡定位组件，可根据料带宽度调整安装位置，适配不同幅宽的卷料自动送料工况，无需每次换产重新校准送料步距。设计阶段优先考虑了模具的维护便捷性，所有工作镶块均采用独立挂台固定，单个镶块磨损后可单独拆卸更换，无需拆解整套模架，大幅缩短产线停机维护时间；导柱组件采用可拆卸式法兰安装结构，导套内部预留油槽，可接入自动润滑系统实现连续冲压过程中的定时定量供油，降低导柱导套的异常磨损概率。安装边界方面，整套模具闭合高度控制在280mm-320mm区间，最大开模行程120mm，可适配带自动送料机的连续冲压产线，下模座四周预留废料滑落斜面开口，

　　冲制产生的边角废料可直接沿斜面落入冲床下方的废料收集槽，无需额外人工清理。实际生产验证中，这套结构的模具单次刃磨寿命可达12万冲次，成型工件的尺寸一致性稳定在IT8级精度以内，料带定位误差不超过0.03mm，可满足月产能10万件以上的批量生产需求，针对0.8mm-2.5mm厚度的冷轧钢板、镀锌板材质均有良好的适配性，无需对模架结构做大幅改动即可通过更换模芯镶块实现不同规格工件的快速换产。
