差速器齿轮箱传动结构三维设计

　　差速器齿轮箱是车辆传动系统中承担动力分流与转速差调节的核心部件，其设计合理性直接影响车辆在复杂路况下的行驶稳定性与轮胎磨损程度。在实际工程应用中，这类结构广泛搭载于各类乘用车辆、商用车辆以及部分需要双侧输出差速功能的特种作业设备中，核心作用是在动力输入轴持续传递扭矩的前提下，允许两侧输出轴以不同转速旋转，满足车辆转弯、凹凸路面行驶时两侧车轮滚动距离不一致的实际需求，避免轮胎出现拖滑、异常磨损，同时保障转向过程的平顺性。

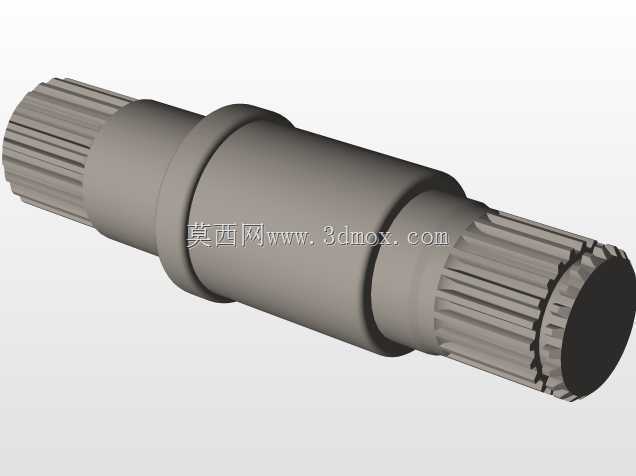

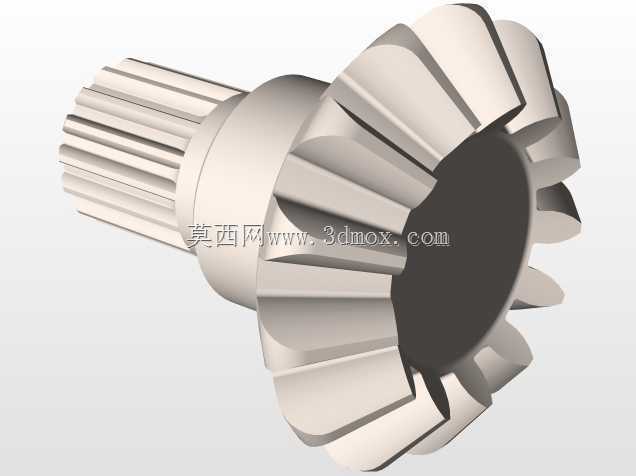

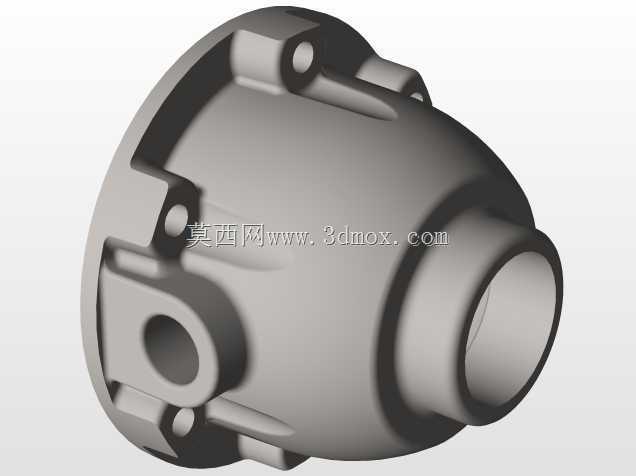

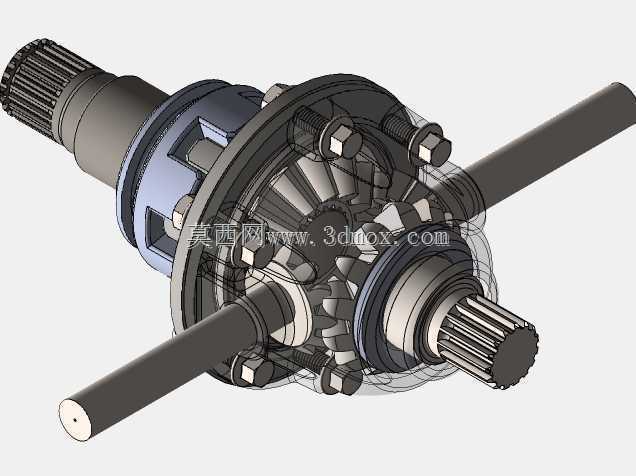

　　从结构设计思路来看，这套差速齿轮箱采用对称式锥齿轮差速结构，输入轴端设置花键结构用于对接上游传动部件的动力输出，差速器壳体内布置行星锥齿轮与半轴锥齿轮的啮合副，行星齿轮通过十字轴安装在差速器壳体上，随壳体公转的同时可绕十字轴自转，实现两侧半轴的转速差调节。壳体外侧的连接螺栓采用均布排布方式，保障差速器壳体合模后的连接刚度，避免大扭矩传递过程中出现壳体变形、齿轮啮合错位的问题。两侧输出半轴同样采用花键连接结构，与半轴锥齿轮内花键配合，保障扭矩传递的可靠性，同时便于装配过程中的轴向定位。

　　在安装边界与尺寸适配层面，这套结构的轴向安装尺寸需匹配对应车型的主减速器壳体内部空间，输入轴花键参数需与主减速器从动齿轮的连接接口完全契合，两侧输出半轴的伸出长度、花键模数需对应半轴的安装尺寸，差速器壳体两端的轴颈尺寸需适配支撑轴承的安装规格，保障整个差速器总成在桥壳内的转动同轴度。设计过程中需重点校核齿轮啮合的侧隙、接触斑点位置，确保在额定扭矩传递工况下齿轮受力均匀，避免出现偏载、断齿等失效问题；同时需考虑壳体内部的润滑油道预留空间，保障齿轮啮合副、十字轴配合面在运转过程中能得到充分润滑，降低摩擦损耗与工作温升。

　　从功能特性来看，这套差速结构可实现扭矩的平均分配基础上，根据两侧车轮的行驶阻力自动调整转速分配，在直线行驶工况下，两侧车轮阻力一致，行星齿轮仅随壳体公转，无自转动作，两侧输出轴转速相同；当车辆转弯或行驶在不平整路面时，两侧车轮滚动阻力出现差值，行星齿轮在公转的同时产生自转，吸收两侧半轴的转速差，既保障动力持续传递到两侧车轮，又避免传动系统出现强制扭转内应力。结构上的对称设计也保障了双侧受力均衡，降低了单侧轴承的负载，提升了部件的整体使用寿命。
