旋钮操作件第二阶段结构设计方案

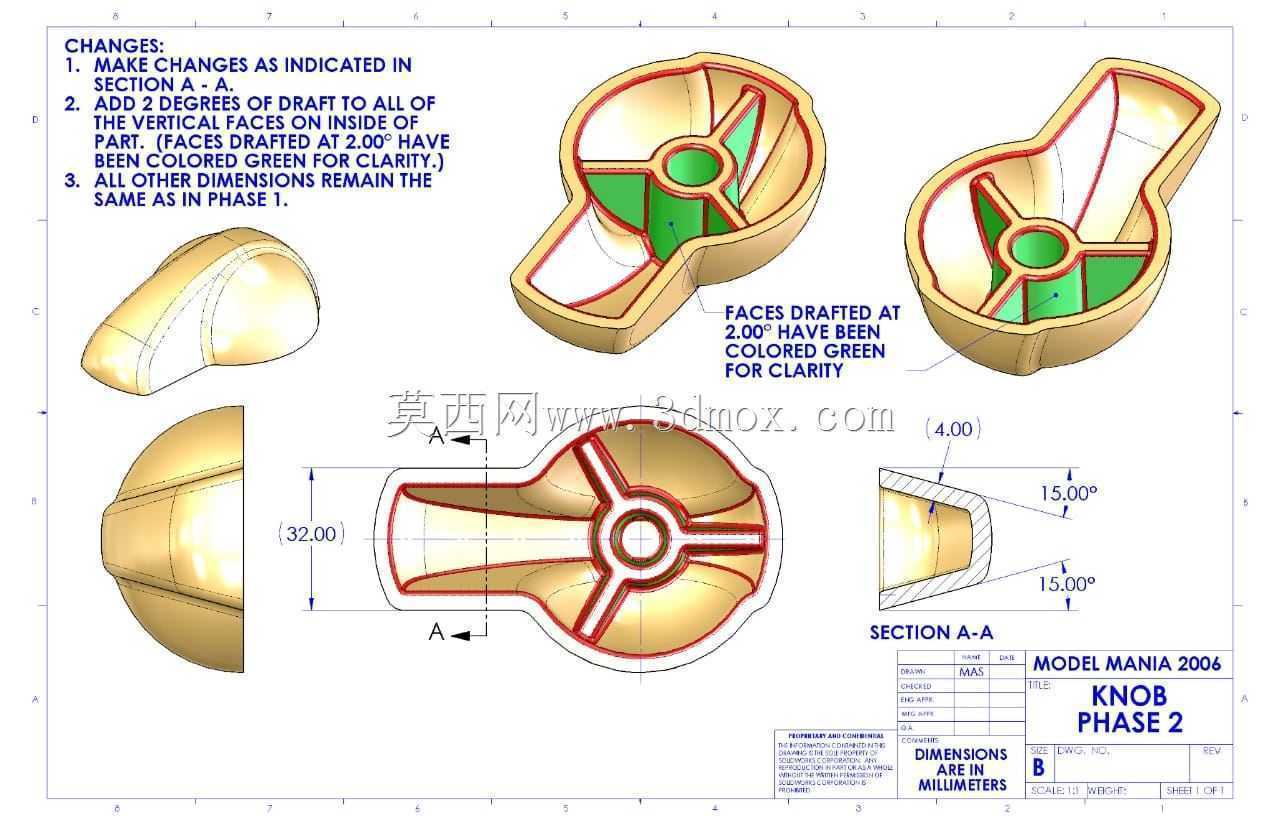

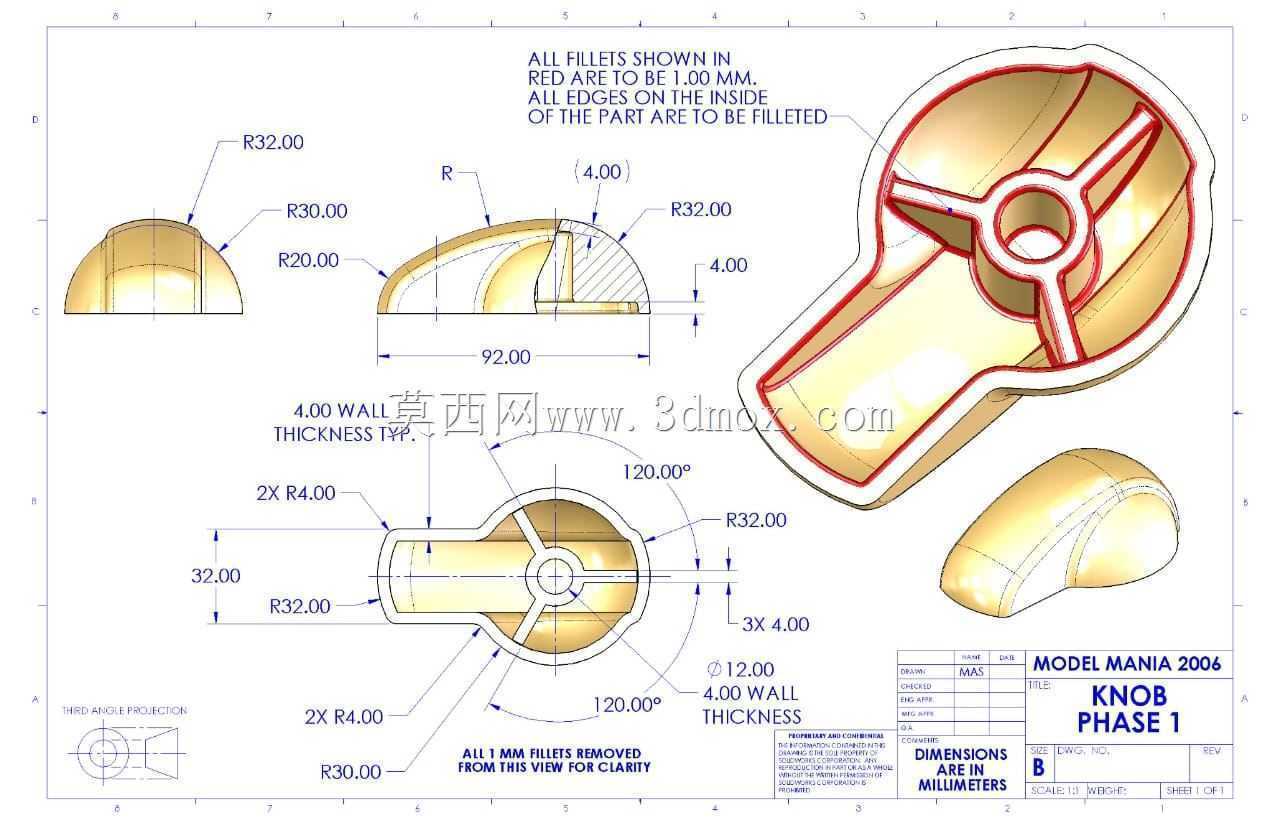

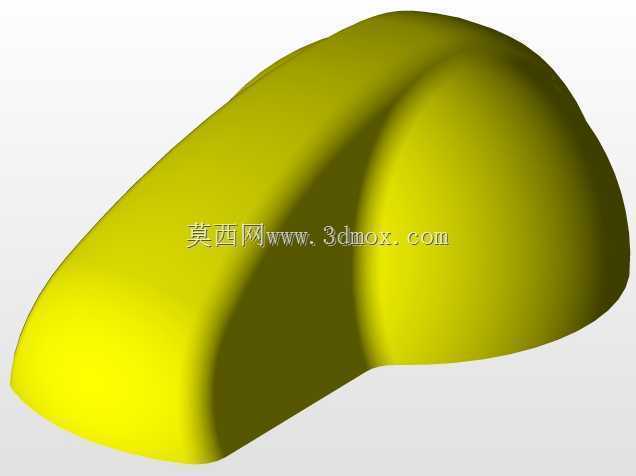

　　这类旋钮操作件多应用在各类工业操控面板、小型设备调节端、检测仪器档位切换部位，日常作业中操作人员通过旋拧该部件实现参数档位切换、通路开闭、行程调节等操作，手部接触频次高，因此结构设计既要满足操作手感需求，也要适配注塑量产的工艺要求，避免生产环节出现脱模卡滞、壁厚不均导致的缩痕问题。从结构设计逻辑来看，该方案在基础旋钮外形上做了内侧拔模优化，内侧垂直面全部设置2度拔模斜度，对应区域做了色彩区分便于结构校验，其余尺寸完全承接第一阶段的设计基准，没有改动原有安装配合边界，保证和前期适配的安装座、阀杆、调节轴的配合尺寸完全兼容，不需要调整下游配套零件的设计参数。外形尺寸上，主体最大径向尺寸控制在32毫米，延伸出的握持柄长度为4毫米，

　　剖面A-A处的配合面设置了双侧15度的导向斜角，安装时可以快速对准轴端的配合槽，降低装配对位的难度，内部设置的三条径向加强筋，既可以提升旋钮整体的抗扭强度，避免旋拧力矩过大时出现侧壁开裂，也能在注塑成型时充当料流通道，减少薄壁区域的填充缺陷。设计过程中优先保证握持区域的曲面贴合指腹弧度，外侧光滑无尖锐棱角，长时间操作不会产生硌手的问题，内侧的拔模角度设置完全遵循注塑模具的开模方向，不需要额外设置侧向抽芯结构，能有效简化模具结构，降低量产的模具成本。剖面视图里标注的尺寸全部以毫米为单位，配合面的公差预留可以适配常用的D型轴、花键轴端连接，安装后不会出现径向打滑的问题，壁厚分布均匀，主体壁厚控制在2毫米左右，

　　加强筋厚度不超过主体壁厚的0.6倍，避免成型后表面出现缩印，影响外观质感。实际选型适配时，只需要核对安装轴的直径、配合槽尺寸和该旋钮的内侧安装位参数是否匹配，不需要调整外部的安装开孔尺寸，因为整体外轮廓边界和第一阶段方案完全一致，原有面板的开孔尺寸可以直接沿用，大幅缩短改型迭代的周期。
