弹性开口销锁连接紧固结构设计

　　这类弹性销锁结构在各类机械设备的铰接、限位、防松连接场景中应用极广，从农用机械的杆件铰接位，到工业输送线的销轴防脱结构，再到小型机电产品的组件定位环节，都能见到这类结构的身影。不同于刚性圆柱销的过盈压装配合，该销锁采用弹性开口的弯曲成型结构，自身具备一定的形变余量，安装时不需要严格控制孔位的公差精度，对加工误差的适配性更强，在现场装配、售后维护环节能大幅降低操作难度，不需要专用的压装工具，仅用尖嘴钳等常规工具即可完成装拆。从设计思路来看，该结构采用一体化圆钢弯折成型，整体为闭合环状加直段插脚的形态，环状部分作为受力握持与弹性形变的主体，直段部分插入对应的连接孔位后，依靠自身材料的弹性张力撑紧孔壁，同时环状结构卡在孔位外侧，

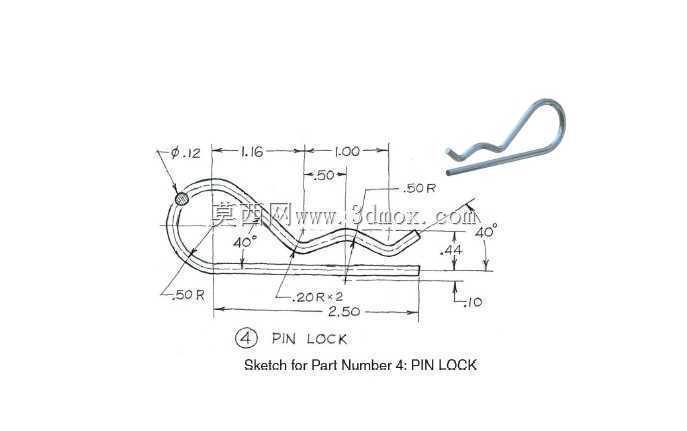

　　既可以防止销轴受轴向力窜动脱出，也能在设备运行产生振动时，依靠自身弹性吸收部分冲击载荷，避免连接位出现松动异响。在外形尺寸与安装边界层面，该销锁的直段直径适配常规的销轴径向开孔尺寸，环状部分的弯折半径经过优化，既保证足够的弹性形变空间，不会因为弯折半径过小导致材料应力集中出现断裂，也控制了安装后突出连接位的外形尺寸，避免与周边运动部件产生干涉。实际选型应用时，需要注意插脚长度要匹配被连接件的总厚度，保证插脚穿过孔位后有足够的余量张开，同时环状部分的朝向要避开设备内的线缆、软管等易剐蹭部件，防止设备运行过程中剐蹭损坏附属件。不同于传统的开口销需要掰开尾部实现防脱，该结构的一体化环状设计在安装后没有突出的尖锐尾部，

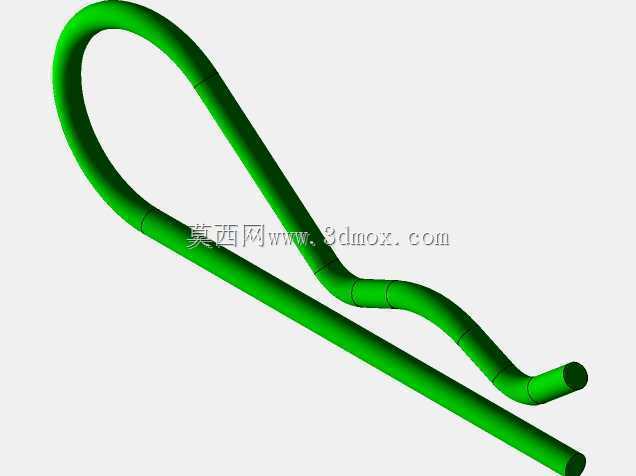

　　能减少现场维护人员被划伤的风险，同时整体的受力分布更均匀，在承受反复冲击载荷的工况下，抗疲劳性能优于分体式的销钉加卡簧结构。在进行三维建模时，该结构的弯折段做了平滑的圆弧过渡，没有尖锐的折角，既符合实际冷弯折弯的加工工艺要求，也能准确还原结构的弹性受力特性，方便设计人员在装配体中直接调用，验证连接位的干涉情况与安装空间是否满足要求。
