三通路集成式流体汇流排结构设计

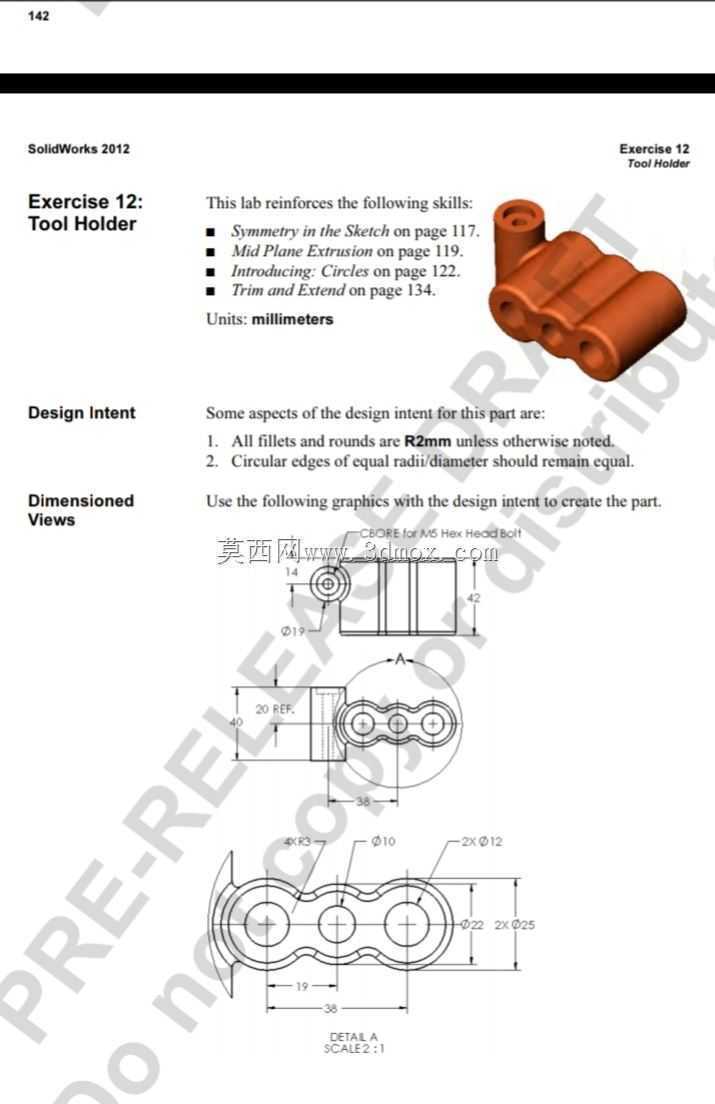

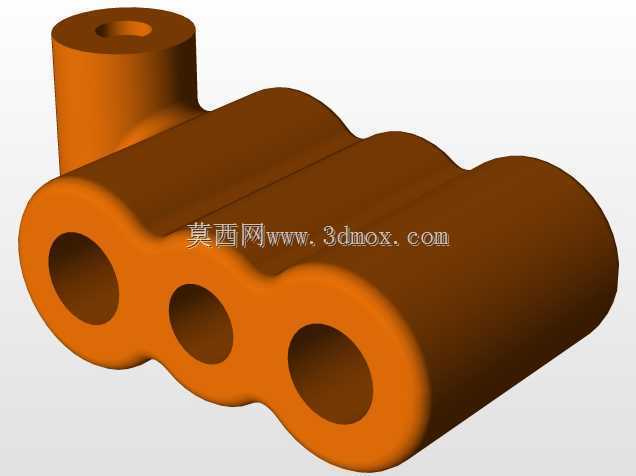

　　这类三通路集成式汇流结构，在小型液压动力单元、气动控制回路、低压流体输送系统中应用十分广泛，区别于传统分散式管路接头拼接的方案，一体化的块体结构能大幅减少管路接头数量，从根源上降低多接头带来的渗漏风险，同时压缩整体安装空间，让管路排布更紧凑规整。从结构设计逻辑来看，主体采用三孔等距排布的贯通式流道设计，三个主通路沿块体长度方向平行布置，相邻流道之间的壁厚经过强度校核，既保证1.6MPa工作压力下的结构强度，也避免壁厚过大造成的材料浪费与整体重量冗余。顶部垂直布置的单通路接口，可作为总输入口或者测压、溢流的辅助接口，接口处做了加厚凸台设计，加工内螺纹时能保证足够的螺纹啮合长度，避免螺纹处开裂或密封失效。

　　流道的进出口端都做了1×45度的倒角导向，方便管路接头装配时的对中插入，也能去除加工毛刺，避免流道内残留金属切屑污染介质。外形设计上，主体三个圆柱段采用外圆弧平滑过渡，没有尖锐的直角棱边，既减少了应力集中点，提升块体的抗疲劳强度，也让外观更规整，安装时不会划伤操作人员或相邻管线。安装边界方面，这类结构通常不需要额外的安装支架，可直接通过三个主通路的外接管路实现固定，也可根据实际安装需求在块体背面加工沉头安装孔，适配不同的安装基面；整体长度控制在适配常规阀组安装间距的范围内，顶部接口的中心高度与相邻阀件的接口高度保持一致，避免管路装配时出现强制别劲的情况。设计过程中需要重点关注流道交汇处的圆角处理，

　　直角交汇的流道会造成介质流动阻力骤增，还容易在拐角处形成介质滞留区，对于液压系统来说会加速油液氧化变质，对于气动系统则会造成压力损失过大，因此在建模时需要对内部流道的交汇位置做平滑倒圆处理，保证介质流动顺畅。另外，块体的外表面粗糙度要求达到Ra3.2即可满足常规使用需求，与密封圈接触的端面则需要达到Ra1.6，保证静密封的可靠性，避免长期使用后出现渗漏。这类集成式结构相比传统的管接头拼接方案，装配效率能提升60%以上，后期维护时也不需要拆解多段管路，只需要对单个块体进行检查即可，在小型自动化设备的流体控制回路、实验台的气路分配单元、小型液压站的油路集成模块中都有很高的适配性。建模时需要注意各流道的同轴度公差，主通路的同轴度控制在0.05mm以内，避免接头装配后出现偏斜导致密封失效，顶部接口与主通路的垂直度公差控制在0.03mm，保证外接元件安装后不会出现倾斜。
