双铰接式重载连接吊耳结构设计

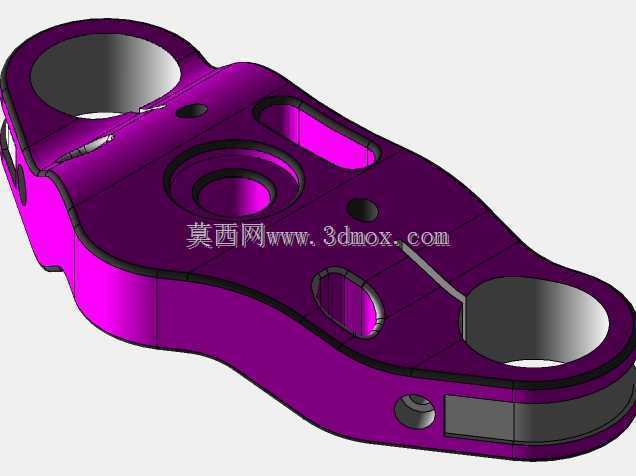

　　该零件为双铰接孔式重载连接吊耳，多用于工程机械、起重设备的载荷传递节点，常见于挖掘机斗杆与铲斗的连接段、起重机变幅机构的拉杆铰接端、重型挂车的悬挂连接部位，核心作用是在两个相对摆动的构件间传递拉压载荷，同时补偿构件间的小幅角度偏转，避免连接部位出现应力集中导致的断裂失效。从结构设计来看，零件整体采用变截面流线型轮廓，两端设置大直径铰接通孔，孔壁预留了衬套安装余量，可根据实际载荷等级选配铜基自润滑衬套或者钢质耐磨衬套，降低铰接转动过程中的磨损速率，延长部件维护周期。零件本体上设置的多处沉孔与凹槽，并非单纯的减重设计，其中靠近中部的同轴阶梯孔用于安装定位锁销，可限制铰接轴的轴向窜动，侧面的小型螺纹孔用于安装润滑油嘴，

　　可定期向铰接摩擦面注入润滑脂，降低转动阻尼；本体上的异形凹槽是应力释放槽，在大载荷冲击下可分散孔位周边的应力集中，避免应力线在直角位置交汇引发的疲劳裂纹。设计过程中优先校核了两端铰接孔的中心距尺寸，该尺寸直接决定配套构件的运动行程边界，安装时需保证两端铰接孔的轴线平行度误差控制在0.1mm以内，否则会出现铰接卡滞、衬套偏磨的问题。零件的厚度方向尺寸匹配配套铰接轴的剪切强度要求，外轮廓的圆弧过渡全部采用大圆角设计，避免热处理过程中出现淬火裂纹，同时也能降低锻造毛坯的成型难度。零件侧面的小直径通孔用于安装防松卡板，可在设备长期振动工况下防止铰接轴转动松脱，所有孔位的端面都做了锪平处理，保证配套紧固件或者衬套端面能够完全贴合，

　　避免出现点接触导致的局部压溃。从实际使用场景出发，该吊耳的额定载荷匹配10-20吨级的工程机械作业需求，安装时需保证铰接孔与销轴的配合间隙控制在0.02-0.05mm之间，间隙过大会导致冲击载荷增大，间隙过小则会出现装配困难、转动卡滞的问题。零件本体的非配合面采用喷塑处理提升防锈能力，配合面经过高频淬火处理提升表面硬度，耐磨性能可满足野外恶劣工况下的长期使用需求，日常维护仅需定期补充润滑脂、检查衬套磨损量即可，无需整体更换，可有效降低设备的运维成本。
