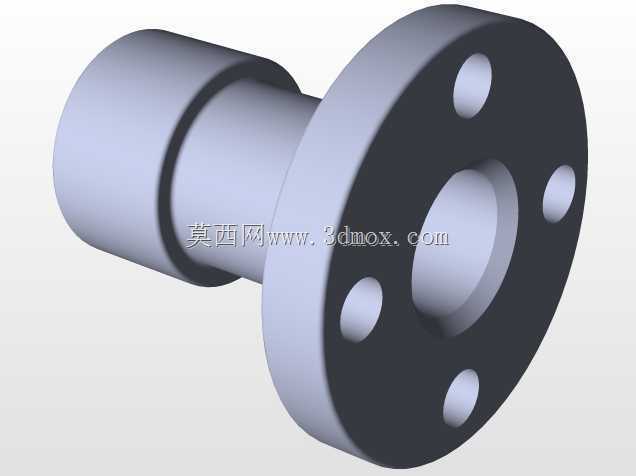

带颈凸缘法兰式管道连接接头结构

　　这类带颈凸缘结构的法兰接头，在低压流体输送管路、小型气动回路、设备外接油口的场景中应用十分普遍，日常做设备管路排布时，经常会用到这类结构来实现刚性管路的对接固定。从结构设计来看，接头一端为等径直筒段，用来插入对接管路的内孔或者外接软管，直筒段根部做了退刀槽设计，既方便加工时的刀具退刀，也能在装配时避免对接件端面与根部直角发生干涉，保证对接面能够完全贴合。另一端的圆形凸缘法兰盘上均匀分布了四个通孔，用来穿装固定螺栓，安装时四个螺栓对称锁紧，能够让法兰盘端面均匀受力，避免局部应力集中导致的密封失效。设计这类结构时，首先要确定通径尺寸，直筒段的内孔直径需要匹配对接管路的通流要求，保证流体通过时不会产生过大的压损，

　　直筒段的外径公差一般取h7级别，和对接管路的内孔采用间隙配合，方便现场装配时的插接操作。法兰盘的厚度需要根据额定工作压力计算，四个安装孔的中心圆直径要避开内孔的壁厚范围，同时孔边到法兰外圆的距离要满足螺栓安装时的扳手空间要求，避免锁紧螺栓时扳手和法兰外圆发生干涉。法兰盘和直筒段的衔接位置做了圆弧过渡处理，能够有效降低应力集中系数，避免管路受振动载荷时在衔接位置发生断裂。实际安装时，法兰盘的对接端面需要加装密封垫片，通过四个螺栓的预紧力压紧垫片实现端面密封，直筒段如果是对接硬管，一般会在直筒段外圆加装O型圈实现径向密封，如果是对接软管，直接将软管套在直筒段外圆用卡箍锁紧即可。这类结构的安装边界需要注意，

　　法兰盘后侧需要预留至少两倍螺栓长度的操作空间，方便螺栓的穿装和锁紧，直筒段的插接长度要满足管路的插入深度要求，避免插接不到位导致的管路脱落。建模过程中需要注意四个安装孔的位置度公差，保证和对接法兰的孔位能够完全对齐，避免装配时出现螺栓无法穿入的问题，法兰端面的平面度公差需要控制在0.1mm以内，保证密封垫片能够被均匀压紧，不会出现局部泄漏的情况。日常做设备改造时，这类结构也可以根据实际安装空间调整法兰盘的外径和安装孔的位置，适配不同的安装接口，通用性较强。
