带阶梯孔位的圆形连接法兰盘结构设计

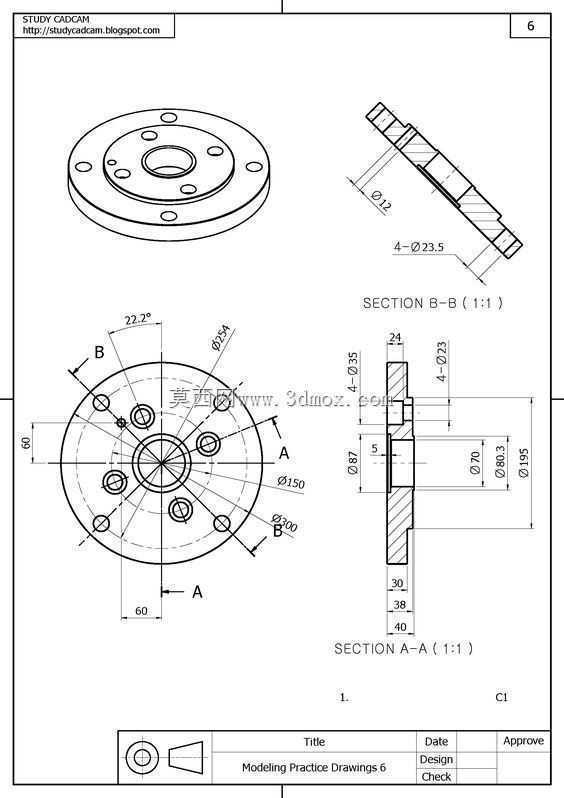

　　这类带多组阶梯孔的圆形法兰盘，在流体输送管路、压力容器端盖、旋转轴系轴向定位场景中应用十分广泛，日常接触的化工管路对接、泵阀进出口连接、减速机输出端配套都能见到同结构零件的身影。从结构细节来看，零件主体为圆盘式构型，中心设置贯通阶梯孔，大直径段用于容纳配合件的定位凸台，小直径段为介质或轴件的通行通道，中心孔周边均匀分布6组小规格安装孔，用于穿设螺栓实现对接面的预紧固定，外圈额外设置多组均布的沉头孔，可适配不同规格的紧固件，满足不同压力等级的连接需求。设计阶段首先要确认对接端面的平面度公差，整个密封贴合面的平面度需要控制在0.02mm以内，避免预紧后出现局部间隙导致介质渗漏，两组孔位的位置度公差需要严格管控，

　　均布孔的角度偏差不能超过±0.5°，否则现场安装时会出现螺栓无法穿入的问题，直接影响装配效率。从剖面结构能看到，法兰盘的轴向总厚度为40mm，其中密封贴合面的有效厚度为30mm，背面设置12mm宽的斜向让位台阶，能够避开对接件的凸起结构，避免安装时出现干涉，中心阶梯孔的各段直径分别为24mm、35mm、80.3mm，对应不同的配合公差要求，其中与轴件配合的孔段采用H7公差等级，保证装配后的同轴度。零件外圆直径为150mm，所有安装孔的中心分布圆直径分别为120mm和90mm，安装时需要预留至少180mm的径向操作空间，方便使用扭矩扳手完成螺栓预紧作业，轴向安装时需要注意背面让位台阶的朝向，斜角结构需要对准对接件的让位区域，

　　避免硬接触导致零件端面磕碰损伤。这类法兰盘在实际选型时，需要结合对接管路的公称压力匹配对应的厚度参数，高压工况下可以适当增加盘体厚度，同时在密封面处加工密封槽容纳O型圈，进一步提升连接的密封可靠性，建模过程中需要重点关注各孔位的阵列角度、阶梯孔的深度参数，以及剖面处的尺寸链校验，避免出现尺寸矛盾导致后续加工出的零件无法正常装配。
