带双耳铰接座的轴类连接接头结构设计

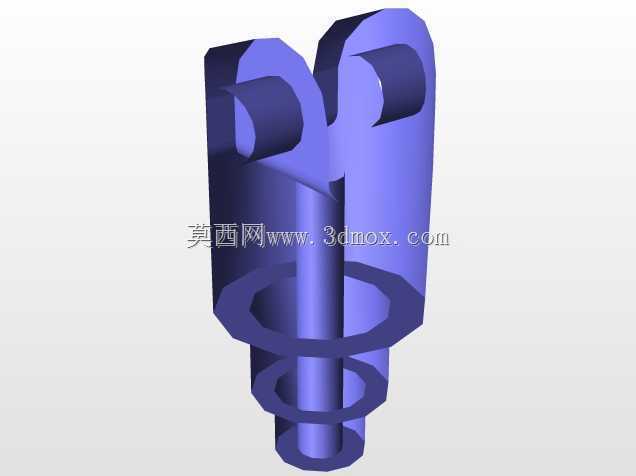

　　这类带双耳铰接结构的轴类连接接头，在液压执行元件末端、连杆传动机构、工装夹具铰接点位中应用十分广泛，核心作用是实现两个构件之间的可转动铰接连接，同时传递轴向载荷与一定范围内的径向偏载，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，下部的圆柱轴段是主要的安装定位段，加工时需要保证外圆的圆柱度与同轴度，装配时插入对应安装基座的内孔中，依靠轴肩实现轴向定位，部分工况下还会在轴段末端加工螺纹孔，穿入锁紧螺钉防止轴向窜动。上部的双耳支座是铰接功能的核心承载区，两个对称的耳板上加工有同轴的销孔，装配时穿入圆柱销或者铰接螺栓，与被连接件形成转动副，耳板的厚度、销孔的中心高度直接决定了整个接头的承载上限，

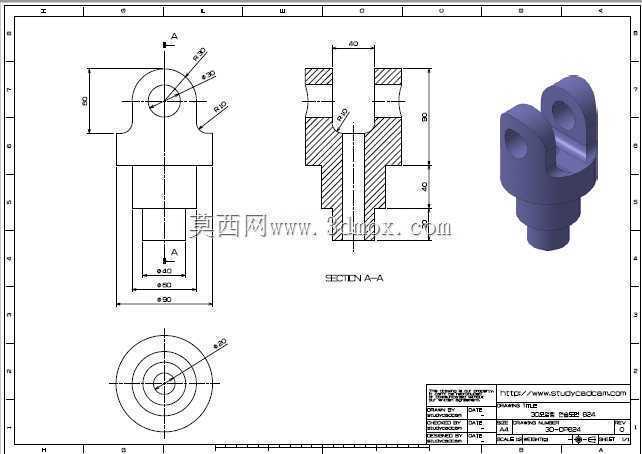

　　设计时需要根据额定载荷校核耳板的剪切强度与销孔的挤压强度，避免重载下耳板开裂或者销孔变形。从剖面结构能看到，接头内部加工有阶梯内孔，这个结构一方面是为了减轻零件整体重量，另一方面可以容纳配套的杆件端部，通过过盈配合或者螺纹连接实现与下部杆件的刚性固定，内孔的阶梯差还能起到装配限位的作用，保证杆件插入深度符合设计要求，避免装配不到位导致的连接失效。尺寸边界上，下部安装轴段的外径、轴肩的直径与厚度、上部耳板的外轮廓宽度、销孔的中心距与孔径都是安装时需要重点核对的参数，其中销孔的同轴度公差需要严格控制，否则装配时会出现销轴穿入困难、转动卡滞的问题，长期使用还会造成销轴与孔的偏磨，缩短零件使用寿命。外形上，

　　耳板与下部轴身的过渡区域采用了圆弧过渡设计，这个细节是为了降低应力集中系数，因为铰接点位在承受变载荷时，过渡区域是应力集中的高发区，圆弧半径的取值需要结合整体尺寸匹配，过小的圆角无法有效分散应力，过大的圆角则会干涉相邻零件的装配空间。这类零件的选材通常根据载荷等级选择，中等载荷工况下常用45号钢调制处理，重载或者有耐腐蚀要求的工况则会选用合金钢或者不锈钢，销孔位置通常会做淬火处理提高表面硬度，增强耐磨性能。实际应用中，这类接头常见于气缸、液压缸的杆端连接，也会用在各类连杆机构的铰接点位，比如自动化生产线的翻转机构、工程机械设备的拉杆连接、工装夹具的压紧臂铰接处，设计时需要根据实际的转动角度范围，校核耳板的开口宽度是否足够，避免转动过程中被连接件与耳板发生运动干涉，同时还要考虑润滑结构的布置，部分长期运转的工况下会在销孔位置加工油槽，方便定期加注润滑脂，降低转动副的磨损速率。
