铰接式连杆夹紧支座结构设计

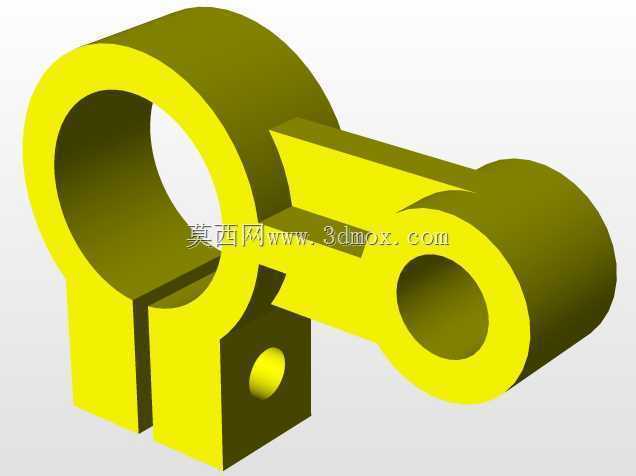

　　这类铰接式连杆夹紧支座，多应用在工装夹具的定位夹紧单元、小型自动化设备的连杆传动副、轻工机械的行程摆臂连接部位，核心作用是实现两个运动构件之间的铰接传动，同时通过自身的夹紧开槽结构完成轴类零件的锁紧固定，避免传动过程中出现轴件窜动、铰接间隙过大的问题。从结构设计逻辑来看，主体大孔端为轴套安装位，采用开口开槽的结构形式，开槽位置延伸出带锁紧孔的凸台，安装时通过锁紧螺栓收紧开槽间隙，就能让大孔与穿入的固定轴形成过盈抱紧，既可以实现支座整体在固定轴上的位置调整，锁紧后又能保证足够的连接刚性，抵消连杆传动过程中产生的径向载荷与扭转力矩。侧面延伸出的带孔凸耳为铰接连杆的连接端，小孔用于穿装铰接销轴，与配套的传动连杆形成转动副，

　　两个孔位的中心距是决定传动行程的核心参数，建模时需要严格匹配整套连杆机构的传动比要求，避免出现运动死点或者行程不足的问题。设计过程中需要重点关注几个安装边界：大孔的内径尺寸要匹配常用的光轴规格，开槽的宽度要控制在合理范围，既要保证螺栓锁紧时有足够的收缩量，又不能因为开槽过宽导致轴套部分的结构强度不足，锁紧凸台上的通孔位置要避开大孔的应力集中区域，防止螺栓锁紧时造成孔壁开裂。铰接端的小孔厚度需要根据传递的扭矩大小核算，销轴与孔的配合公差一般选用间隙配合，保证铰接转动的灵活性，同时孔端可以根据使用需求加装衬套，降低长期转动带来的磨损，延长构件的使用寿命。整个构件的外形采用圆弧过渡处理，避免尖锐棱角造成的应力集中，

　　同时也能减少安装过程中的磕碰划伤，主体壁厚的设计要兼顾轻量化与结构强度，在满足载荷要求的前提下尽可能减少材料占用，适配轻量化设备的设计需求。这类构件在实际装配时，大孔端抱紧固定轴作为支撑基座，铰接端连接运动连杆，能够将直线驱动力转化为摆臂的回转动作，广泛用在小型压紧机构、料仓挡料机构、设备门体的联动锁止结构中，建模时的装配基准选择大孔的中心轴线与铰接小孔的中心轴线，两个轴线的平行度公差需要严格控制，否则会造成连杆传动卡滞、磨损加快的问题。
