外六角宝塔式软管插接接头结构设计

　　这类带外六角安装位的宝塔式插接接头，是流体输送管路系统里极为常用的连接件，日常在小型气动控制回路、低压给排水管路、低压润滑油输送支路、小型农业灌溉支管连接场景中都能见到它的身影，核心作用是实现硬管端与柔性软管的可靠连通，避免流体输送过程中出现松脱、渗漏问题。从结构设计逻辑来看，接头一端的外六角结构并非装饰结构，是专门为安装工况预留的扳手夹持位，现场装配时可以用开口扳手或者活动扳手稳稳卡住这个位置，施加合适的拧紧力矩就能把接头的螺纹端牢牢固定在设备基座或者硬管接出端，不会因为拧动的时候整个接头跟着打滑，没法保证安装的紧固度。另一端的阶梯式宝塔结构，每一圈凸棱都做了微小的锥度设计，当柔性软管顺着插接端推进去之后，

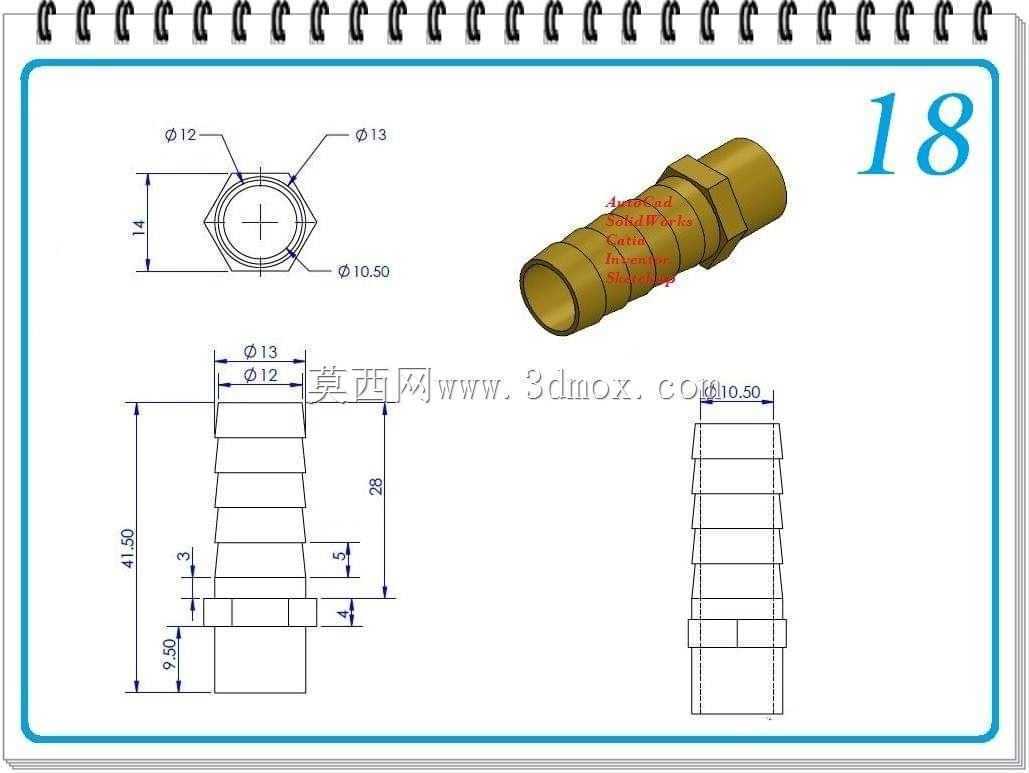

　　每一道凸棱都会紧紧撑住软管的内壁，再配合喉箍在软管外侧对应位置锁紧，哪怕管路里有一定的流体压力，也不会出现软管被压力冲脱的情况，相比光滑直插式的接头，这种宝塔结构的抗拔脱能力要高出不少，适配的软管材质范围也更广，不管是常见的PVC软管、橡胶软管，还是低压工况用的硅胶软管，都能实现可靠的密封连接。从图纸标注的尺寸边界来看，接头六角端的对边尺寸为12，对角外接圆尺寸为13，六角段的轴向厚度为14，这个尺寸刚好适配常用的12号开口扳手，现场安装不需要准备特殊规格的工具，通用工具就能完成装配作业。插接端的根部直径为10.50，整体插接段的有效长度为26，整个接头的总轴向长度为41.50，靠近六角端的位置预留了9.50长度的密封段，

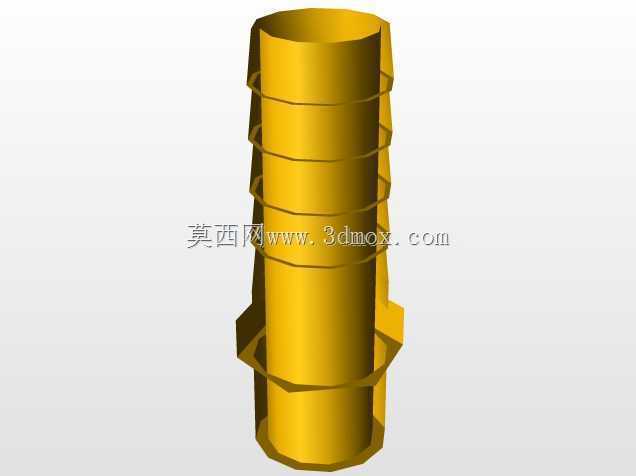

　　装配的时候可以在这个位置缠绕生料带或者加装密封垫片，进一步提升螺纹连接位置的密封性能，避免出现渗漏问题。整个接头的结构没有多余的复杂特征，所有尺寸都围绕通用安装场景做了适配，既不会因为尺寸过大占用过多的安装空间，也不会因为插接段长度不够导致软管连接不牢，在很多紧凑安装空间的设备内部，这种小尺寸的宝塔接头往往是管路连接的首选，不需要做额外的结构定制就能直接适配常规的管路安装需求。建模过程中对每一段凸棱的过渡圆角都做了优化处理，没有尖锐的棱角，一方面是避免插接软管的时候刮伤软管内壁造成密封失效，另一方面也能减少流体在接头内部流动时的阻力，避免接头位置出现不必要的流道缩径影响流体输送效率。
