带安装底座的圆弧抱箍式管夹固定座

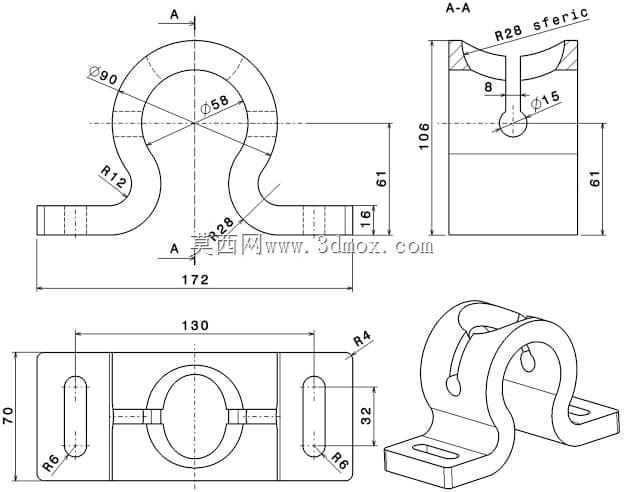

　　这类带双侧安装翼的圆弧抱箍结构，常见于工业管路布设、轻型线缆架设、小型气动液压管线的固定场景，在自动化生产线架体、设备外围走管、户外轻型设施装夹环节都有大量应用，核心作用是将圆形截面的管材、棒材或线束约束在指定位置，避免管线受振动移位、受外力拉扯出现松脱，同时能在一定程度上缓冲管线运行带来的小幅振动，降低连接部位的疲劳损耗。从结构设计逻辑来看，主体采用上下非对称的圆弧抱合轮廓，上部R28的圆弧面适配被夹持件的外圆轮廓，内侧Φ58的主夹持腔可匹配对应外径的圆管，顶部R12的过渡圆弧避免应力集中在弯折拐点，下部收窄的连接段将抱箍受力均匀传递到两侧的安装底座上，不会出现局部受力过载导致的结构变形。A-A剖视结构能看到，

　　抱箍中部开有宽度8mm的开槽，配合Φ15的工艺孔，既可以给抱箍提供一定的弹性形变空间，方便安装时将管件卡入夹持腔，也能通过穿装紧固件的方式调整抱合夹紧力，适配外径存在小幅公差的被夹持件，避免硬接触夹伤薄壁管材表面。安装边界上，整体横向总长度172mm，安装翼上开有长圆形的调节安装孔，孔端做R6圆角过渡，两侧安装孔中心距130mm，安装翼总宽度70mm，长孔长度32mm，允许安装时存在一定的位置偏差，降低安装面的孔位加工精度要求，安装翼厚度16mm，底部到抱箍中心的高度61mm，整体总高106mm，安装后抱箍中心距离安装面的高度固定，能保证管线布设的高度一致性。翼板边缘做R4倒角处理，去除加工锐边，避免安装作业时划伤操作人员，

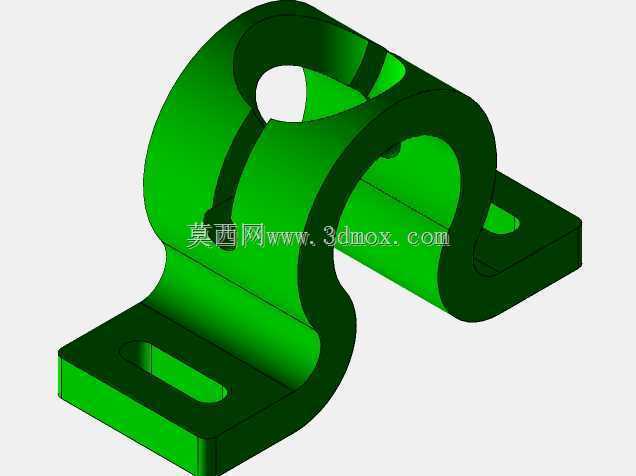

　　也减少应力集中导致的翼板断裂风险。轴测视角能看出整体为一体式弯折成型结构，没有多余的拼接焊缝，结构刚性更好，长期受振也不会出现拼接部位松脱的问题，夹持腔上部的圆弧面做顺滑过渡，和被夹持管件接触时受力均匀，不会出现局部压痕。这类固定座在实际选型时，需要重点核对夹持内径、安装孔位距、安装面到夹持中心的高度三个核心参数，确保和布设的管线外径、安装基体的孔位匹配，安装时可在抱箍内侧加装橡胶垫，进一步提升防滑性能和缓冲效果，适用于常温常压下的静态管路固定场景，不适合大载荷冲击、强腐蚀环境下的重型管线夹持。
