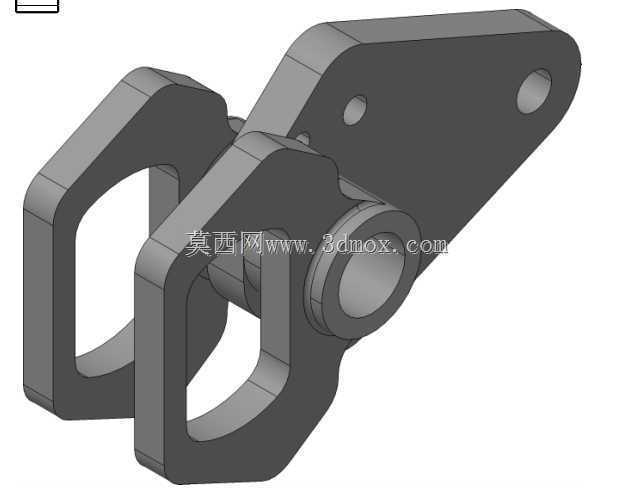

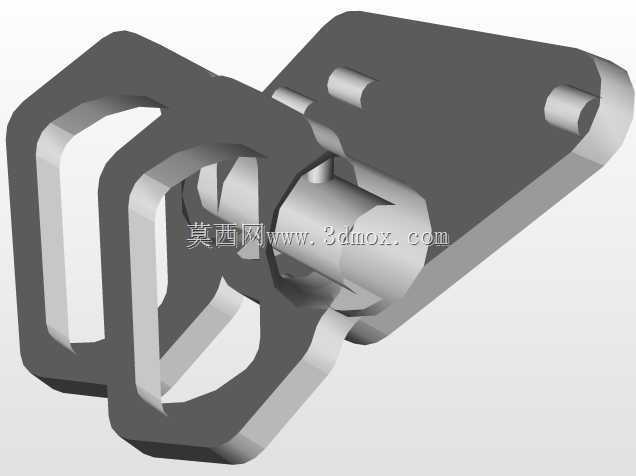

双叉耳铰接式机械连接支架结构

　　这类双叉耳铰接支架多应用在工程机械的连杆传动回路、农用机械的悬挂连接端、工业自动化线的摆臂铰接点位，作为力传递的中间转接构件，承担着连接固定端与活动执行端、传递往复载荷、限定摆动自由度的核心作用。从结构设计来看，整体采用一体化铸钢成型后机加工的工艺思路，主体的双U型叉耳结构预留了足够的销轴穿装空间，两个平行叉耳的同轴度公差控制在0.02mm以内，避免销轴穿装后出现卡滞、偏磨的问题，叉耳内侧的圆弧过渡做了R3的圆角处理，能够有效分散铰接处的应力集中，避免长期交变载荷下出现根部开裂的失效问题。中部的轴套安装位采用阶梯孔设计，内嵌自润滑铜套的安装边界留了0.05mm的过盈量，压装后无需额外加注润滑脂即可满足长期摆动工况的耐磨需求，

　　轴套外侧的凸台结构既可以对铜套做轴向限位，也能在装配时作为定位基准，快速对齐相邻构件的安装面。侧方延伸的摆臂板上设置了两个不同孔径的安装孔，大孔用于连接动力输出端的推杆，小孔作为辅助定位或者安全锁销的穿装位，摆臂的外轮廓做了等强度的变截面设计，在受力较大的根部区域厚度保持12mm，向末端逐步收窄至8mm，在保证结构强度满足额定12kN拉压载荷的前提下，尽可能降低构件自身重量，减少传动过程中的惯性损耗。安装边界方面，双叉耳的开口间距为32mm，适配厚度30mm以内的对接耳板，中部轴套的内径为20mm，适配同直径的标准铰接销轴，整体安装后绕销轴的摆动角度范围可达±45°，能够覆盖多数平面连杆机构的摆程需求。

　　设计过程中针对叉耳根部的应力集中区域做了有限元校核，在1.5倍额定载荷的工况下，最大应力值远低于材料的屈服强度，安全系数满足工程机械行业的通用设计标准，同时所有外露棱边都做了C1的倒角处理，既避免装配过程中划伤操作人员，也能去除机加工产生的毛刺，防止碎屑进入铰接配合面造成异常磨损。这类构件在实际使用中不需要做复杂的日常维护，仅需在首次装配时确认销轴的防脱卡簧安装到位，后续定期检查铜套的磨损量即可，适配多数中低载荷的平面铰接传动场景，可直接作为通用传动配件替换同安装尺寸的老旧构件，也可根据实际设备的载荷需求调整板材厚度与轴孔直径，快速适配不同规格的传动系统。
