多耳带孔圆形法兰连接支座结构设计

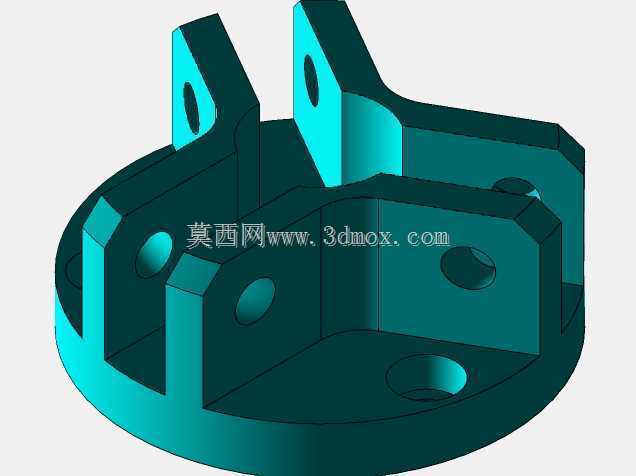

　　该类带多组立式耳板的圆形基座构件，常应用于工业管路系统、小型设备机架、传动组件的中间连接环节，作为两端部件的转接承载结构使用，可同时实现径向定位与多方向的载荷传递。从结构设计逻辑来看，底部采用整圆盘式基座，盘面均匀分布沉头安装孔，安装时可通过螺栓将整个构件固定在安装基准面，沉孔设计能够让螺栓头完全没入盘面以下，避免螺栓突出对上部对接部件造成干涉，同时整圆盘式的底座能够将上部耳板传递的集中载荷均匀分散到整个安装接触面，降低局部压强，避免长期承载出现基准面压溃变形的问题。上部伸出的三组立式耳板沿圆周方向均匀排布，每块耳板上都加工有同轴度要求较高的通孔，用于穿装销轴或者连接螺栓，耳板与底部圆盘的衔接位置做了加厚过渡处理，

　　通过圆弧倒角消除应力集中点，避免构件在承受交变拉压载荷时，在衔接根部出现疲劳断裂的问题。在实际选型应用时，需要重点核对底座的安装孔位分布圆直径，确保和现场安装基准面的预留螺孔位置完全匹配，同时要测量耳板的内间距与通孔直径，确认对接部件的连接端厚度、销轴尺寸能够适配，避免出现装配间隙过大或者无法穿装的问题。耳板的伸出高度决定了上部对接部件与底座安装面的垂直距离，设计时已经预留了足够的操作空间，方便现场穿装紧固件以及后期的维护拆卸，不需要额外加装垫高垫片。构件的所有通孔边缘都做了倒角处理，既能够去除机加工产生的毛刺，避免装配时划伤操作人员或者对接部件表面，也能引导销轴、螺栓顺利穿入孔位，降低装配对位的难度。

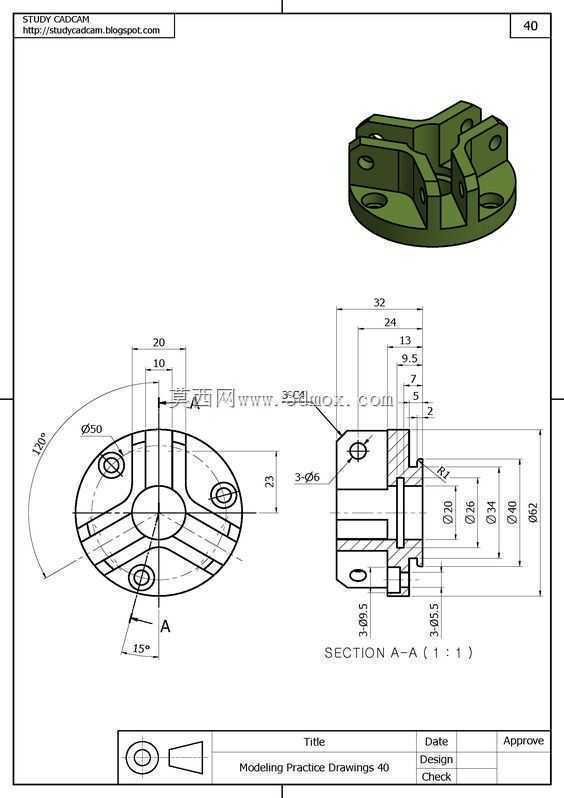

　　这类构件在实际工况中主要承受径向的剪切载荷以及小幅度的轴向倾覆力矩，因此耳板的厚度、底座的厚度都经过载荷校核，能够满足常规中小型机械传动部位的连接承载需求，不需要额外做加强处理即可直接投入使用。在三维建模过程中，所有孔位的位置度、耳板的对称度都按照机械设计公差要求做了约束，建模完成后可直接导出工程图用于机加工生产，也可以导入装配体中做干涉检查与运动仿真，验证整个连接结构在设备运行过程中是否会与周边部件产生运动碰撞。
