三孔连接摇臂连杆结构设计

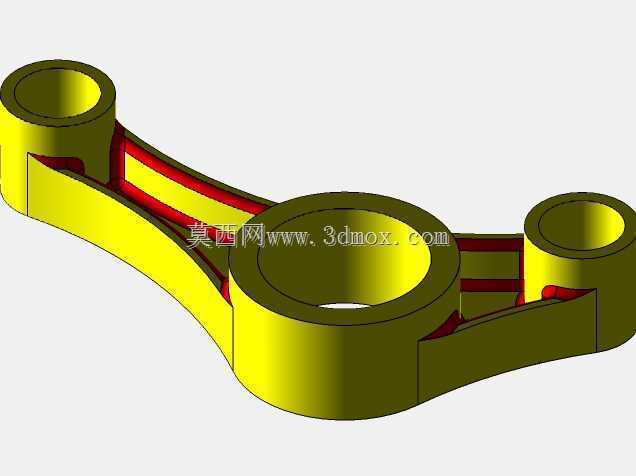

　　该三孔摇臂连杆属于机械传动系统中的典型铰接传力构件，常见于内燃机配气机构、自动化生产线的间歇传动工位、轻工机械的往复摆动单元中，核心作用是在多铰接点之间传递往复摆动力，将主动端的旋转或直线运动转化为从动端的指定角度摆动，同时承担运动轨迹约束的功能。从结构设计逻辑来看，三个带通孔的铰接端分别对应不同的运动副接口，其中大直径孔用于与固定转轴或主动动力输出轴配合，两个小直径孔分别连接不同的从动执行件，孔位的中心距尺寸直接决定了传动比与摆动行程范围，图纸标注的70mm、22mm等中心距参数，是匹配安装边界、保证运动不发生干涉的核心尺寸依据。构件主体采用变截面的肋板结构连接三个铰接端，在非受力区域做了减薄挖空处理，在铰接孔周边做了加厚补强，

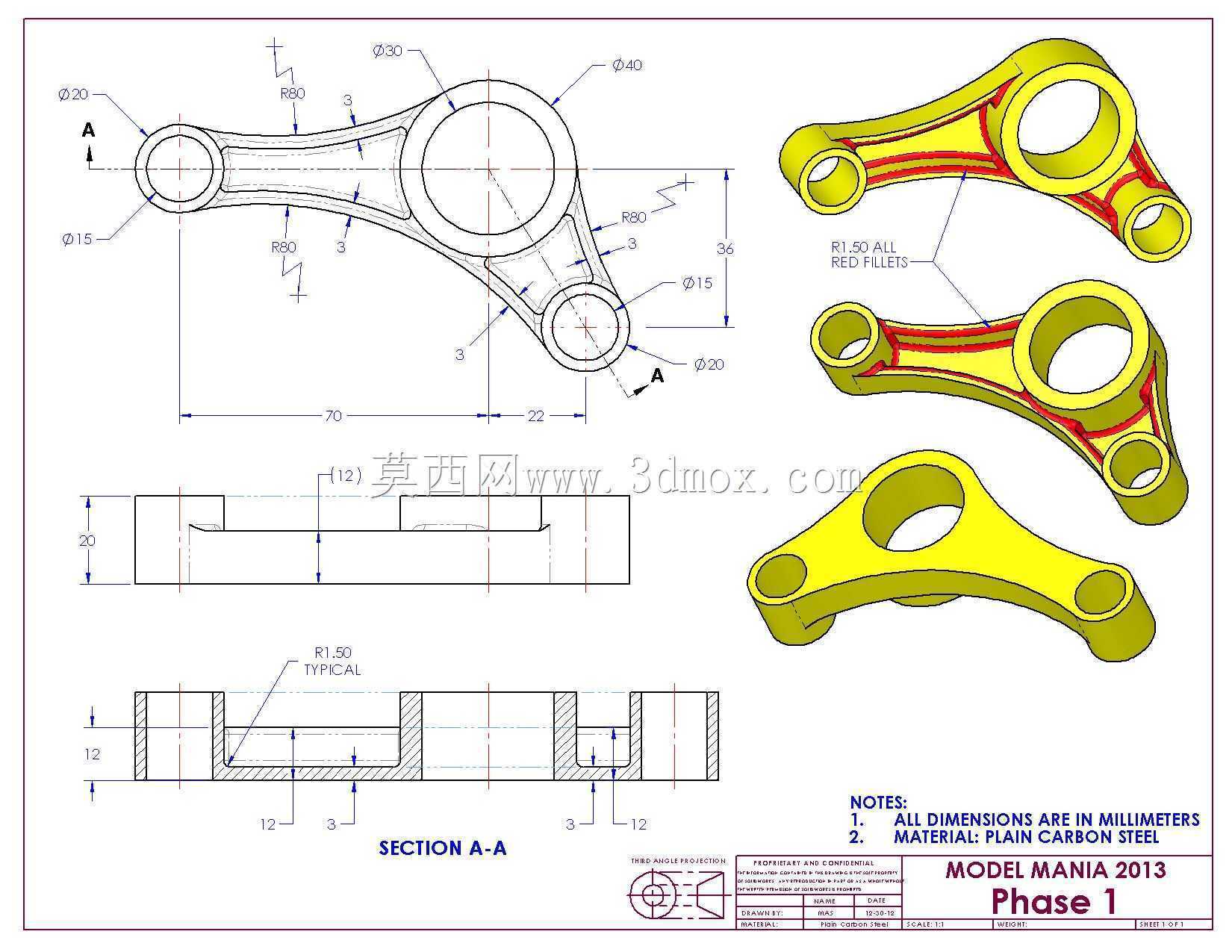

　　所有棱边设置R3到R1.5的过渡圆角，既避免应力集中导致的交变载荷下疲劳断裂，也尽可能控制了构件整体重量，降低运动过程中的惯性冲击，适配高速往复摆动的工况需求。从安装边界来看，三个铰接孔的直径分别为Φ20、Φ30、Φ15，对应的配合轴径需按照基孔制间隙配合加工，保证铰接转动灵活无卡滞，构件整体厚度方向尺寸为12mm，安装时需预留足够的轴向间隙，避免与相邻传动部件发生摩擦。截面剖视图显示，铰接孔内部为光孔设计，可根据实际工况加装铜套或滚针轴承，提升铰接部位的耐磨性能，延长构件使用寿命。材质选用普通碳素钢，可满足常规工况下的强度要求，若应用在重载或腐蚀环境中，可更换为合金结构钢或做表面镀层处理。设计过程中需重点校核三个铰接点的受力分布，

　　尤其是肋板与铰接端的连接位置，是应力集中的高发区域，过渡圆角的尺寸不能随意缩减，否则在长期交变载荷作用下容易出现裂纹。该类构件的运动轨迹需在装配前做运动仿真验证，确认两个从动端的摆动角度、行程符合设计要求，避免实际运行中出现超程碰撞或运动死点。
