三角排布三通孔带密封槽基座结构件

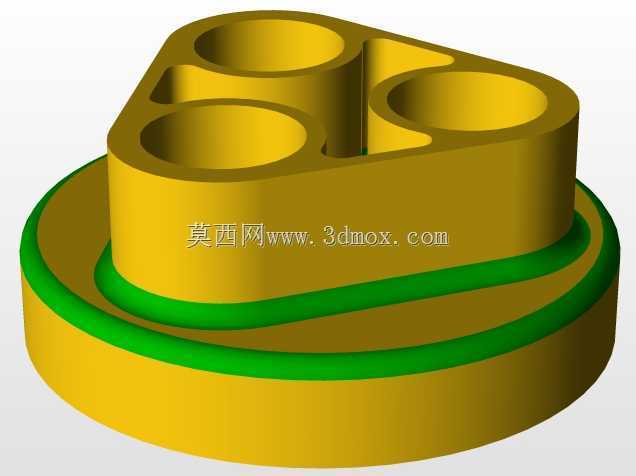

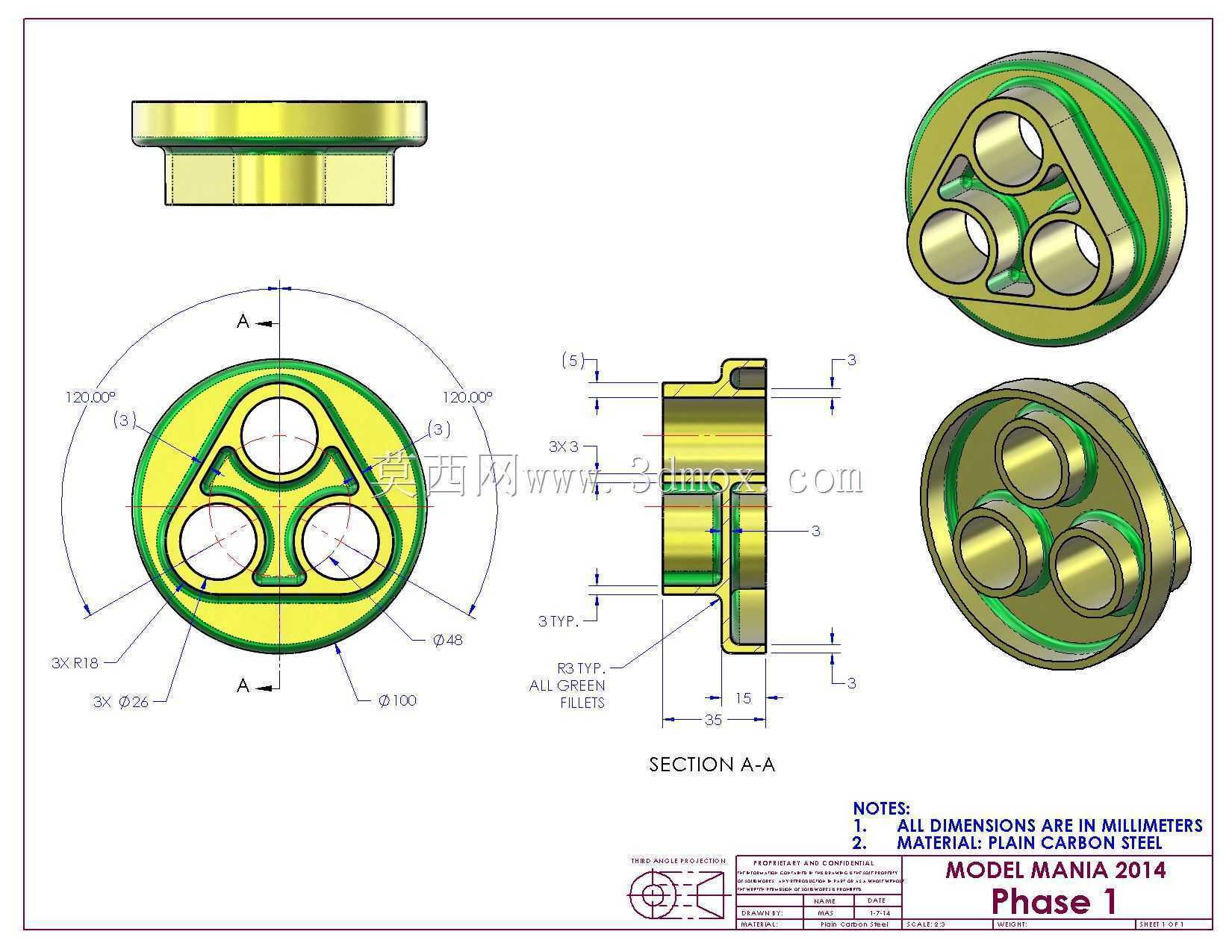

　　该结构件主要应用于流体介质分流、多管路集成安装的工业管路系统中，可同时对接三路同规格管路，实现介质的汇流或分流传输，常见于液压动力单元、气动控制回路、小型流体处理设备的管路集成部位，能够减少管路接头数量，降低系统泄漏风险，压缩管路安装占用空间。从结构设计来看，主体采用等边三角布局的三个等径通孔作为介质流通通道，孔壁做了等厚加厚处理，可承受常规工况下的管路介质压力，避免孔壁受压变形导致的密封失效。主体下部设置了双层环形密封槽结构，槽体宽度与深度匹配常规O型密封圈尺寸，安装时可嵌入对应规格的密封圈，与对接安装面形成端面静密封，阻断介质从安装结合面泄漏的路径，密封槽的边缘做了R0.3的圆角过渡，避免安装时割伤密封圈，保证密封件的使用寿命。

　　下部的圆形安装底座直径大于上部三角主体的外接圆直径，安装时可提供足够的支撑面，底座上可对应设置安装孔位，通过螺栓将整个部件固定在阀块或设备安装面板上，安装边界清晰，上部三角主体的三个通孔中心距经过精准核算，可匹配标准管接头的安装间距，避免相邻接头安装时出现干涉。设计过程中优先考虑了加工工艺性，所有外露棱边均做了倒角处理，去除加工毛刺，通孔内壁粗糙度控制在Ra1.6以内，保证介质流通顺畅，减少流阻损失，同时也便于管接头的旋入安装。整体结构采用一体化成型设计，没有拼接焊缝，结构强度更高，抗振动性能更好，能够适应设备运行时的小幅振动工况，不会出现拼接部位松动开裂的问题。在实际选型使用时，可根据流通介质的类型选择对应材质，

　　常规液压工况可选用45号钢表面镀锌处理，腐蚀介质工况可选用304不锈钢材质，密封槽可搭配丁腈橡胶或氟橡胶密封圈，适配不同温度、不同介质的使用需求。该部件的安装定位依靠下部底座与安装面的贴合实现，安装时需保证密封槽内无杂物，密封圈无扭曲损伤，按照对角顺序拧紧固定螺栓，保证端面受力均匀，避免因受力不均导致的密封失效。
