传动系统用异形连接摆臂结构设计

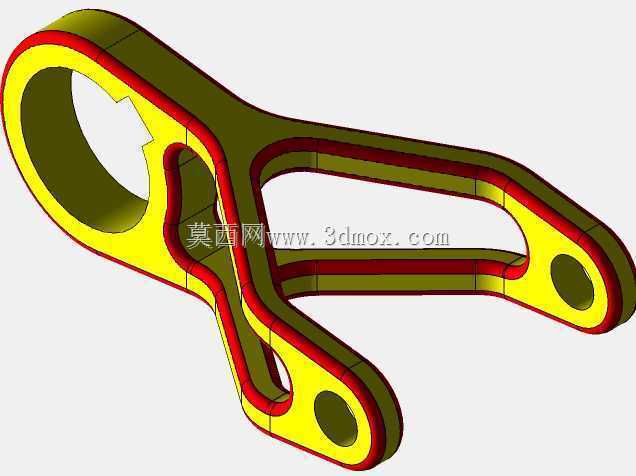

　　这类摆臂构件多应用在需要往复摆动传递动力的机械传动链路中，常见于轻工自动化设备的间歇送料机构、农用机械的操纵联动结构、小型动力设备的气门传动组，也可作为专用工装的定位压紧构件使用，核心作用是将主动端的旋转或直线位移，按照固定的传动比转化为从动端的定角度摆动，同时承担传动过程中的交变载荷传递，保证动作输出的位置精度与重复定位一致性。从结构设计逻辑来看，该摆臂采用了一体化锻压成型的基体设计思路，主体为变截面异形臂身结构，大端设置带键槽的安装孔，用于和动力输入轴配合，通过键连接传递扭矩，避免传动过程中出现轴孔相对滑动；臂身根据受力分布做了差异化的壁厚设计，应力集中的孔位周边做了加厚过渡，非主要受力区域做了挖空减重处理，在保证整体结构刚度、

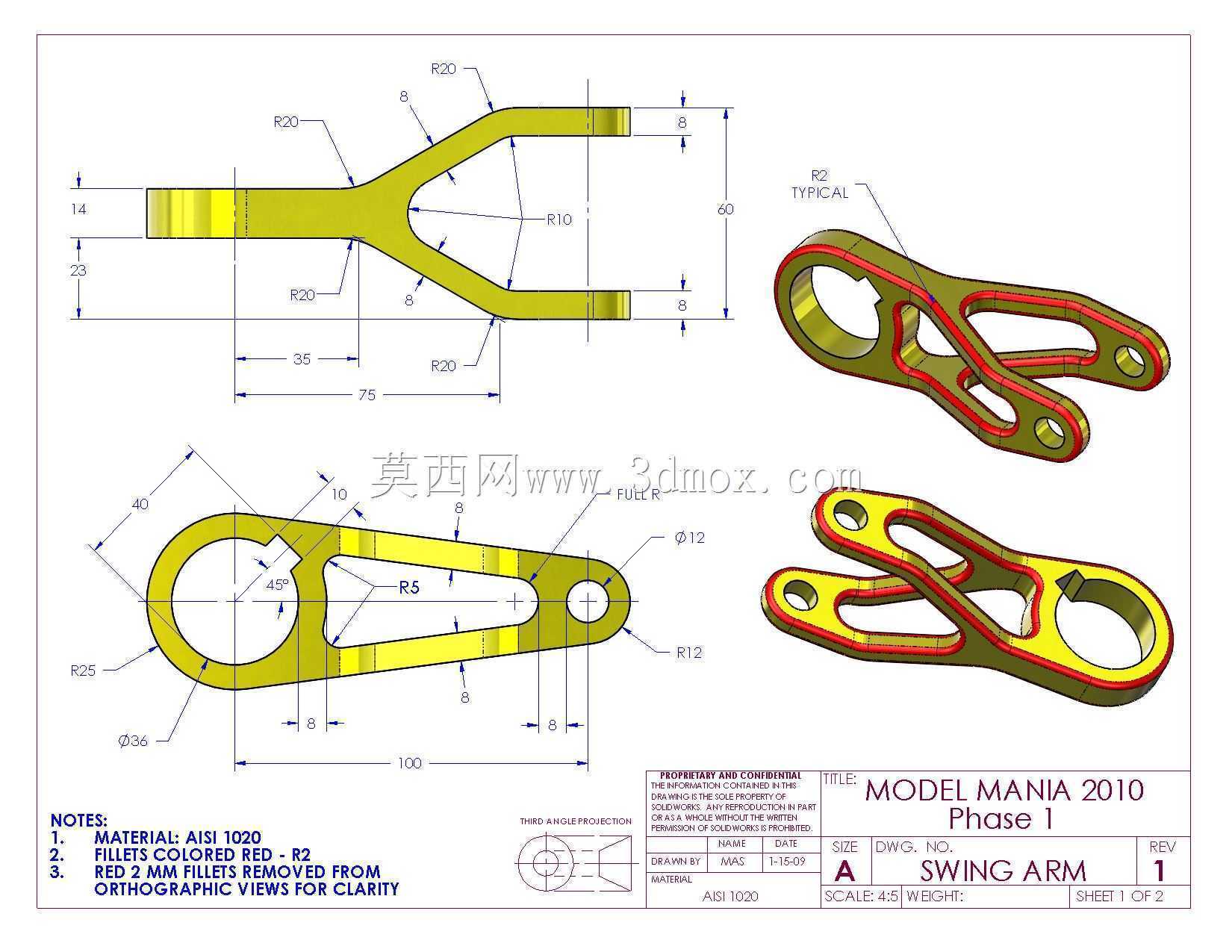

　　满足长期交变载荷下抗疲劳强度要求的同时，尽可能降低构件自身重量，减少摆动过程中的惯性冲击，提升传动响应速度。臂身延伸出的两个小端铰接孔，分别用于连接从动执行构件与辅助支撑拉杆，孔位的中心距公差控制在IT7级精度范围内，保证传动过程中不会出现卡滞、行程偏差超差的问题；所有孔位的端面都设计了贴合凸台，用于保证安装时配合面的接触面积，减少连接螺栓受到的剪切力，同时避免装配时臂身与相邻构件出现运动干涉。从安装边界来看，大端安装孔的孔径适配常规的标准传动轴径，安装时需保证孔与轴的配合公差为H7/k6的过渡配合，两个小端铰接孔的同轴度、与大端孔的平行度都有明确的形位公差要求，装配后摆臂的摆动平面需与传动轴轴线保持垂直，

　　全行程摆动范围内臂身外侧与周边固定构件的安全间隙不小于3mm，避免运动过程中出现剐蹭。设计过程中对臂身的应力分布做了仿真校核，在额定载荷下最大应力出现在大端键槽的侧边位置，数值远低于所选材料的屈服强度，安全系数满足通用机械传动件的设计规范，臂身的表面做了氧化处理，提升长期使用过程中的抗锈蚀能力，铰接孔内可根据使用场景选配铜套或滚针轴承，降低铰接位置的磨损量，延长构件的整体使用寿命。
