三耳带座铰接支撑连接构件

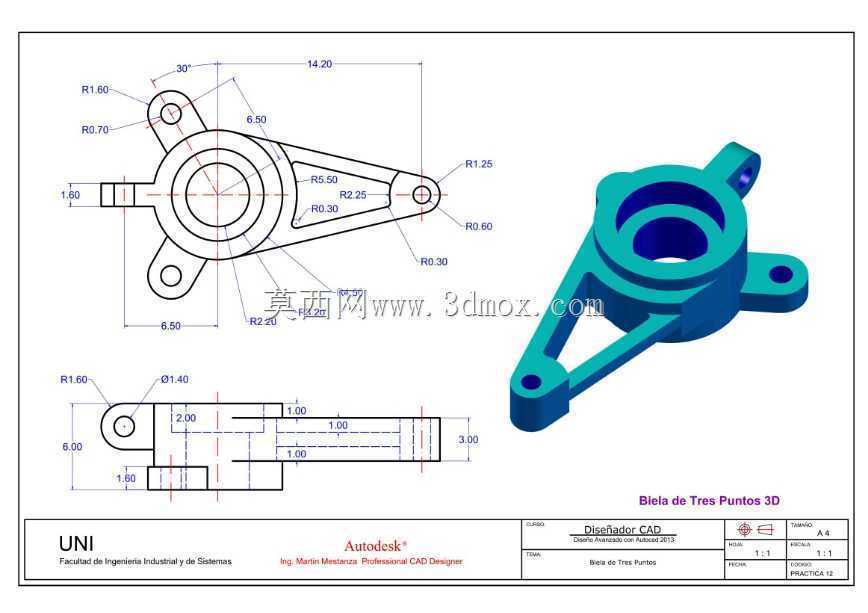

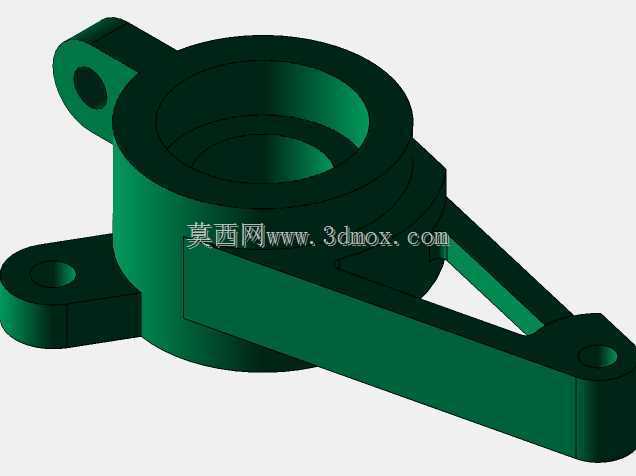

　　这类三耳结构的铰接支撑件，常应用在轻工自动化输送线的摆杆传动单元、小型农用机具的操纵联动机构、以及专用设备的角度调节连杆组中，核心作用是在多组连杆的交汇节点处，提供稳定的回转支撑，同时通过三个分布的连接耳实现不同方向杆件的铰接联动，将单一方向的驱动力拆分传递到两个不同的执行端，完成同步摆转、角度切换的动作需求。从结构设计逻辑来看，中间的带台阶通孔是核心安装基准，孔位的同轴度、端面的垂直度直接决定了铰接回转的顺畅度，设计时特意在孔的上下端做了加厚凸台，既可以提升孔位的耐磨长度，避免长期回转磨损后出现旷量，也能增强整个支座的轴向抗载荷能力，抵消连杆摆动时产生的侧向弯矩。三个连接耳的位置分布经过受力校核，主耳沿主体径向延伸，

　　另外两个耳部分别布置在主体的斜向对称位置，每个耳片的端部都做了圆角过渡，耳孔周边做了局部加厚，避免应力集中导致的耳片断裂，所有外轮廓的圆角都根据载荷大小匹配了不同的曲率，既减少了加工时的应力残留，也能避免装配时的锐边划伤。从安装边界来看，中间主安装孔的轴向尺寸、各耳片的孔位中心距都严格匹配常用的标准销轴尺寸，安装时可以直接通过主孔将支座固定在设备的固定机架轴位上，三个耳片分别对应连接不同的传动连杆，不需要额外做安装位的适配加工。设计时还特意控制了各耳片的厚度差，对应不同方向连杆的受力大小，受力更大的主传动方向耳片厚度更大，辅助联动方向的耳片厚度适当减小，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低零件的整体重量，

　　减少联动过程中的惯性冲击，提升机构动作的响应速度。这类零件在实际使用中，通常会在铰接孔内配套自润滑轴套，不需要频繁加注润滑脂就能长期稳定工作，能适应多粉尘、轻度潮湿的常规工业作业环境，不会因为常规工况下的杂质侵入出现卡滞问题。
