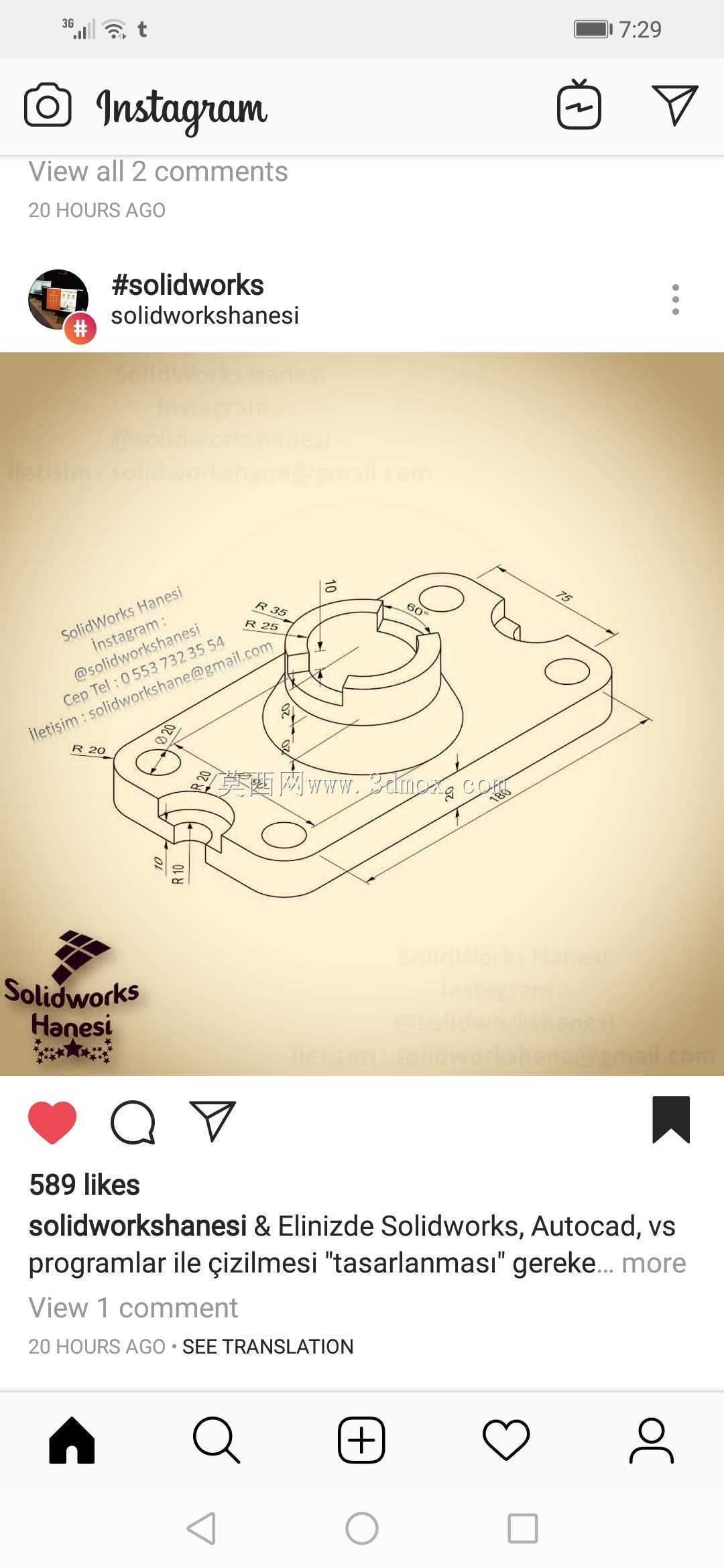

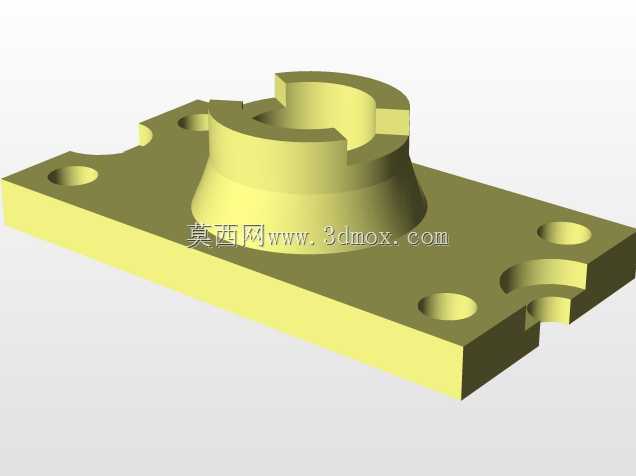

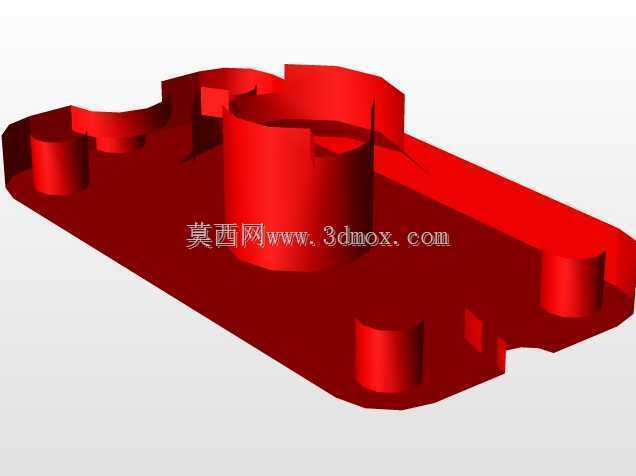

这类带凸台的法兰安装基座,在轻工输送线、小型液压站、非标自动化工位的动力单元挂载场景中十分常见,核心作用是为上方的回转类执行元件提供稳定的安装基准,同时通过底板的安装孔完成与设备机架的刚性连接,避免设备运行过程中因振动出现连接松动、同轴度偏移的问题。从结构设计逻辑来看,底板采用矩形平板构型,四个边角位置设置了沉头安装孔,安装时螺栓头部可完全沉入孔内,不会突出底板表面影响安装平面度,也能避免螺栓外露与周边运动部件发生干涉;底板边缘额外设置的两处半圆避让缺口,是为了适配机架上相邻的走线槽或相邻安装件的凸缘结构,不用额外调整机架原有布局就能完成基座装配,能大幅降低现场改造的加工工作量。中部的锥形过渡凸台是整个零件的核心受力结构,
相比直筒式凸台,锥形过渡能有效分散上方元件传递下来的径向载荷与轴向冲击,避免凸台与底板连接位置出现应力集中,长期受交变载荷作用下也不容易出现焊缝开裂或者结构断裂的问题;凸台顶部的开口卡槽结构,是为了适配上方元件的定位销,安装时不用反复调整周向角度,直接将定位卡入卡槽就能完成周向定位,既能保证安装相位精度,也能在设备运行时承受周向扭矩,避免连接螺栓受剪切力损坏。从安装边界来看,底板的长宽尺寸适配常规40系列、50系列工业铝型材的安装孔距,不需要额外制作转接板就能直接固定在铝型材搭建的机架上;凸台的内孔尺寸与常规小型轴承座、微型气动回转缸的安装止口匹配,凸台高度预留了足够的密封件安装空间,安装后密封面不会被底板挤压变形,
能保证结合面的密封效果。建模过程中对所有安装孔的位置度、凸台与底板的垂直度都做了参数化约束,调整安装孔距或者凸台高度时,相关的倒角、避让缺口尺寸会同步更新,能快速适配不同规格的上方挂载元件,减少重复建模的工作量。零件的所有棱边都做了去毛刺倒角处理,既避免安装过程中划伤操作人员,也能消除机加工过程中产生的应力集中点,提升零件的长期使用稳定性。
