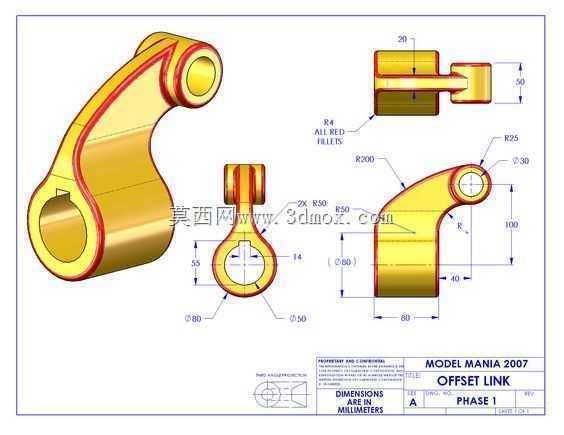

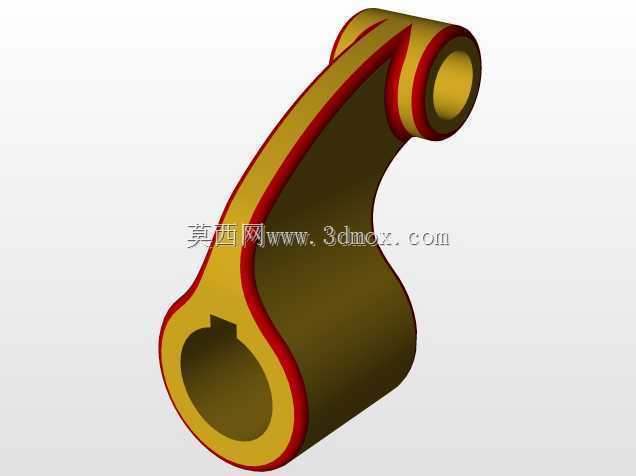

这类弧形双孔连接构件常见于中轻载传动的铰接工位,多作为传动链路里的摇臂部件使用,在轻工输送设备、小型工程机械操纵机构、农用机具的连杆传动组中都能见到同结构设计的应用。从结构形态来看,构件整体采用弧形弯臂构型,两端分别设置同轴度要求较高的安装孔位,其中一端孔内加工有键槽结构,用于和带键的传动轴配合传递扭矩,避免工作过程中孔轴之间出现相对转动打滑的问题;另一端为光孔结构,多配合销轴与相邻连杆或执行端部件形成铰接副,允许连接部件在设定角度范围内完成摆动动作。设计阶段首先要核算两端安装孔的中心距,这个尺寸直接决定了传动过程中的摆动行程与力臂长度,需要匹配整套连杆机构的传动比要求,中心距偏差过大会导致机构卡滞、传动精度不足甚至出现运动干涉。
臂身采用弧形过渡而非直臂结构,核心是为了避让机构运动路径上的其他周边部件,在有限的安装空间内完成动力传递路径的转向,同时弧形的流线型结构相比直角弯折的臂身,能更好地分散工作载荷,减少应力集中点,提升构件的抗疲劳寿命。构件的壁厚设计需要结合实际承载工况调整,孔位周边做了局部加厚处理,因为铰接位置是应力集中的核心区域,加厚处理可以避免长期交变载荷下孔位出现开裂、变形的问题。安装边界方面,带键槽的一端需要匹配对应直径的传动轴,键槽尺寸要符合普通平键的配合标准,装配时需要保证键与键槽的侧面配合间隙在公差范围内,避免传动过程中出现冲击噪音;光孔端的销轴装配需要预留合理的转动间隙,同时加装轴向限位结构防止销轴窜动脱落。
臂身的外轮廓弧度需要提前做运动仿真校核,确保整个摆动行程范围内,臂身不会和周边的机架、其他传动部件发生刮碰,表面做的边缘圆角处理一方面是为了去除加工毛刺避免装配划伤,另一方面也能进一步降低应力集中系数,提升构件的长期使用可靠性。这类构件多采用铸造或模锻工艺做毛坯,再经过机加工完成孔位、键槽的精度加工,部分对重量有要求的工况也会采用高强度铝合金加工后做表面硬化处理,兼顾强度与轻量化需求。
