带三角加强筋的直角支撑座结构设计

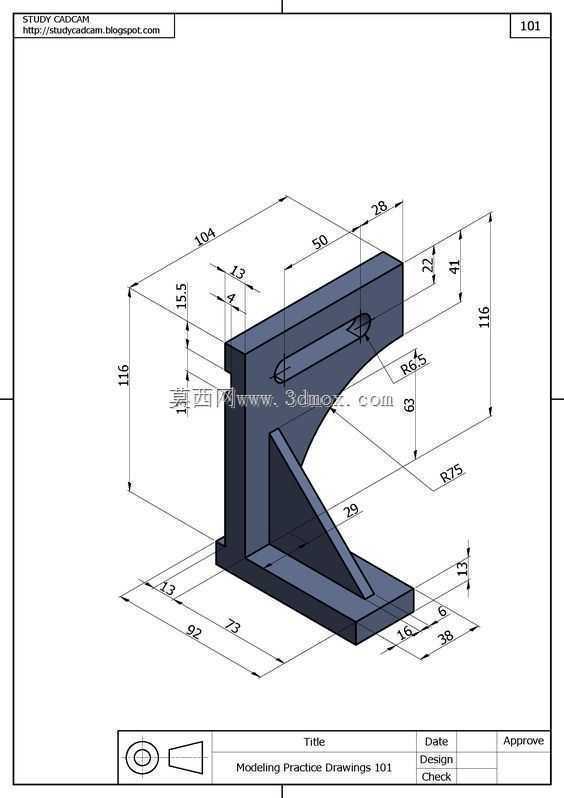

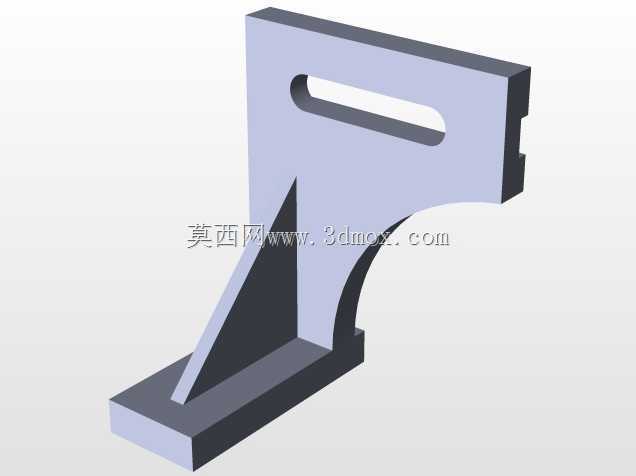

　　这类带三角加强筋的直角支撑座，多应用在轻型设备机架搭建、生产线旁工装托架、小型输送线侧边挡料支架、检测工位工件承托结构中，作为垂直与水平方向的连接承重件使用，日常工况下主要承受垂直方向的静载荷，同时可抵消部分侧向的偏载力矩，避免连接部位出现应力集中断裂的问题。从结构设计逻辑来看，主体采用L型直角布局，水平底板与垂直立板为一体成型结构，在立板与底板的内角位置增设三角形加强筋，筋板分别与两个板面完全贴合连接，可大幅提升整体结构的抗弯折能力，相比无筋的直角板，同等板材厚度下承重能力可提升60%以上，同时能减少长期受载后的结构形变，保证安装面的平面度长期稳定。从尺寸边界来看，水平底板总长度为92mm，底板上预留的安装孔位距侧边13mm、

　　距端部38mm，安装孔直径适配常规M6规格的紧固件，底板厚度为6mm，可保证与安装基面贴合时不会因螺栓锁紧力产生板面翘曲；垂直立板总高度为116mm，立板上部开设的圆弧槽半径为65mm，槽边距立板顶端22mm，该槽位可用于穿装管线、避让相邻构件的凸出部分，也可作为辅助挂装点位使用，立板厚度与底板保持一致，保证两个方向的结构强度均衡。立板外侧的R75圆弧过渡可减少边角的应力集中，同时避免安装调试过程中尖锐边角划伤操作人员，也能减少构件搬运过程中的磕碰形变。三角加强筋的斜边长度匹配立板与底板的连接跨度，筋板厚度与主体板材一致，在筋板与立板、底板的连接位置均做了小尺寸倒角处理，避免焊接或一体成型时出现应力开裂的问题。实际应用中，

　　这类支撑座可直接通过底板的安装孔固定在铝型材机架、钢板工作台面或者设备基座上，立板的平面可用于安装传感器支架、小型气动元件、工件定位挡块或者轻型操作面板，上部的圆弧槽可根据实际安装需求调整固定件的上下位置，适配不同高度的安装场景。设计过程中需要重点关注安装孔的位置公差，保证底板与安装基面贴合时，立板的垂直公差控制在0.1mm以内，避免后续安装的部件出现位置偏移；加强筋与两个板面的连接位置要保证足够的连接强度，若采用焊接工艺需满焊处理，若采用一体铣削加工则要保证过渡位置无加工刀痕残留，减少应力集中点。这类结构相比定制的铸造成型支撑件，加工难度更低，可直接通过板材切割折弯或者铣削加工成型，生产周期短，适配小批量设备改装、非标工装搭建的快速交付需求，日常维护也更为便捷，出现损坏时可快速替换，不需要对整体机架结构做改动。
