带剪式升降结构的铰接连接支座

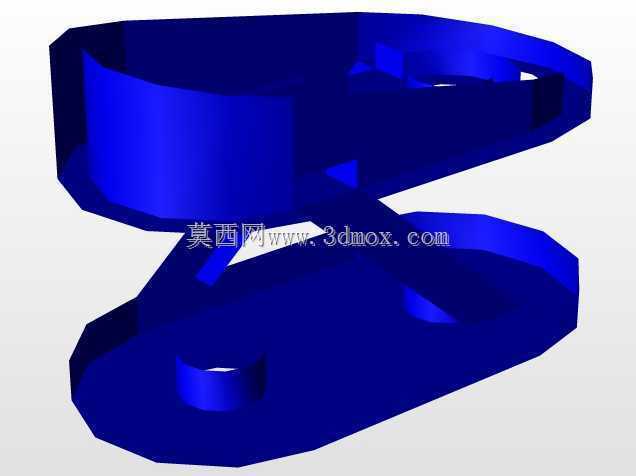

　　该构件属于机械传动与支撑系统中的配套连接件，常应用在需要小幅度行程调节、角度自适应补偿的工装夹具、小型输送线侧边挡料机构、轻型设备调平支撑场景中，可在不额外增加复杂动力组件的前提下，实现支撑面高度的线性调整，同时依靠上下两层带腰型孔的铰接板结构，适配安装位置存在的小范围孔位偏差，降低现场装配的对位难度。从结构设计逻辑来看，构件分为上下两个铰接配合的板体，上层板为长圆形闭环结构，两端设置同轴铰接孔，可通过销轴与外部摆臂、压头类部件连接，板体中间的镂空区域既可以减轻整体自重，也能为铰接转动预留足够的避让空间，避免转动过程中出现结构干涉。下层板为带安装孔的固定基座，三个安装孔呈三角分布，可通过螺栓固定在设备机架、工作台面等基准面上，

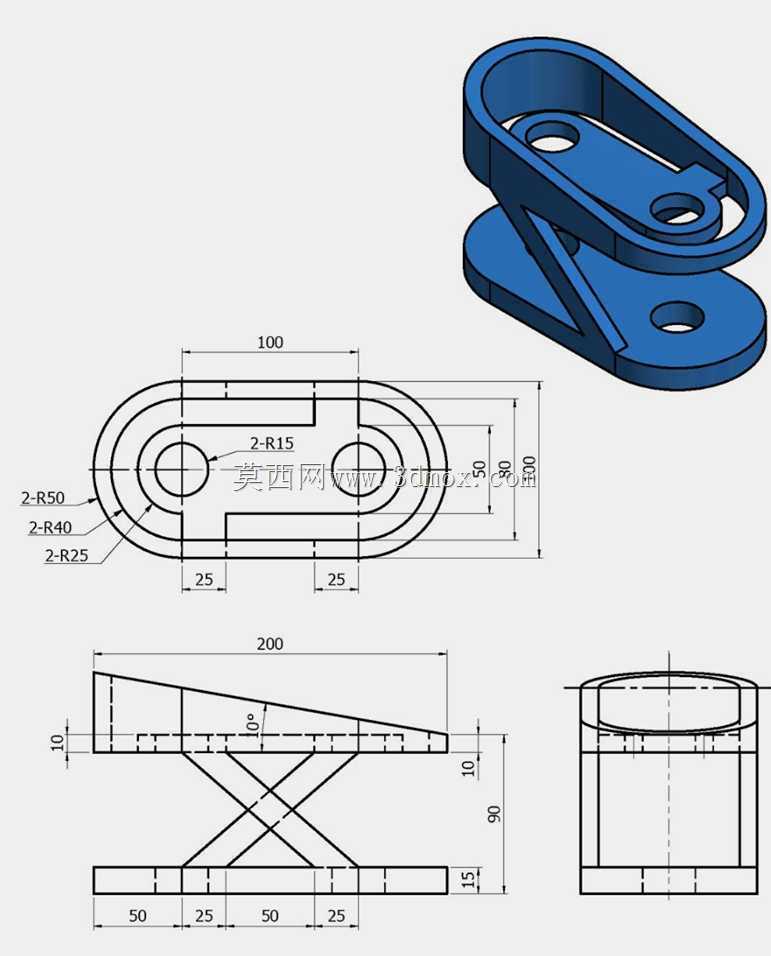

　　保证支撑受力时的结构稳定性。中间的剪式支撑结构采用交叉臂设计，交叉点设置铰接转轴，两端分别与上下层板的内侧滑槽配合，当需要调整高度时，可通过推动交叉臂的滑动端改变支撑夹角，实现10mm到30mm区间的高度调节，调节到位后可通过侧边紧定螺钉锁定交叉臂位置，保证支撑状态下的刚性，不会因为受载出现自行回落的问题。尺寸边界方面，上层铰接板的总长为100mm，两端圆弧半径为R15，板体厚度为8mm，下层安装板的总长度为200mm，基座厚度为15mm，整体收拢后的总高度为35mm，最大伸展高度为55mm，安装时需要预留的最小平面空间为210mm*60mm，安装孔的中心距分别为25mm、50mm，可适配M6规格的固定螺栓。在建模过程中，

　　所有铰接位置的配合间隙均按照IT8级公差预留，销轴孔的同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞，剪式臂的滑动面设置了0.1mm的间隙，避免加工误差导致滑动不畅，板体的所有棱边均做了R1的圆角处理，去除加工毛刺，避免装配过程中划伤操作人员。该构件的受力方向主要为垂直方向的压应力，按照Q235材料的许用应力计算，单组构件可承受的最大静载荷为500N，完全满足轻型工装、小型辅助机构的承载需求，不需要额外做加强筋结构，整体结构紧凑，加工时仅需要通过激光切割下料、钻孔、铰接装配三道主要工序即可完成，加工成本低，互换性强，可批量应用在各类非标自动化设备的辅助支撑位置。
