L型带铰支座安装式机械连接支撑座

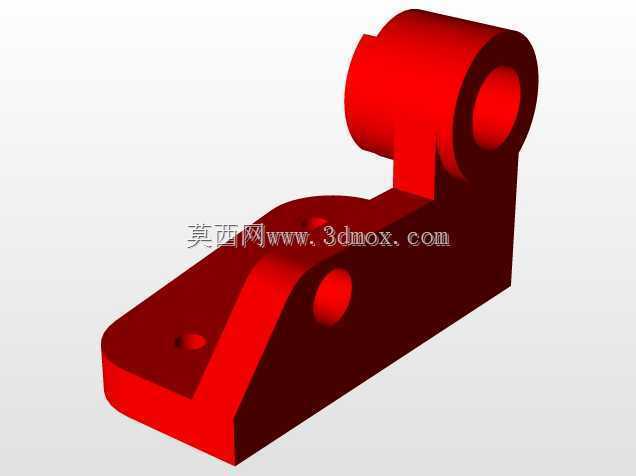

　　这款支撑类零件在轻工输送线、小型工装夹具台架、非标自动化单机的执行端连接场景中十分常见，主要承担回转类执行件的承载与铰接定位功能，比如在小型皮带线的张紧轮安装位、气动摆杆的回转支点处，都能见到这类结构的实际应用。零件整体采用L型弯折的一体化结构设计，底部为平直安装基面，基面上预留两个沉头安装孔，可直接通过内六角螺栓固定在设备的型材安装面或者钢板台面上，沉孔设计能够保证螺栓安装后头部不突出基面，避免与周边运动部件产生干涉，安装基面的平面度在设计时预留了0.05mm的形位公差，保证安装后不会出现偏载翘曲的问题。上部的圆筒铰耳结构是核心功能区域，内孔为光孔设计，可适配销轴与外部摆臂、滚轮或者连杆部件形成回转副，铰耳的壁厚经过载荷校核，

　　能够承受常规工况下1200N以内的径向载荷，不会出现受力变形导致回转卡滞的问题。连接底部安装面与上部铰耳的斜向加强筋是结构设计的关键，斜筋顺着零件受力的传力路径布置，将上部铰耳承受的径向载荷均匀分散到底部整个安装基面，避免直角连接处出现应力集中，在长期交变载荷作用下也不会出现根部断裂的问题。零件侧面还预留了一个横向的螺纹工艺孔，可安装紧定螺钉对穿入铰耳的销轴进行轴向定位，防止销轴在设备运行过程中出现轴向窜动脱落，这个细节设计能够大幅降低后期设备维护的频次。从安装边界来看，零件整体占用空间紧凑，底部安装孔的孔距适配常规40系列铝型材的安装槽间距，不需要额外加工过渡连接板就可以直接装配，上部铰耳的中心高度经过匹配设计，

　　能够和多数标准规格的摆动气缸、连杆机构的回转中心高度对齐，减少设计时的尺寸换算工作量。建模过程中对所有的棱边都做了R2的圆角过渡处理，既避免了加工后锐边割手的问题，也能减少热处理环节的应力集中风险，铰耳内孔的两端都做了C1的倒角，方便销轴装配时的导入，不需要额外修磨孔口就可以顺利完成装配。
