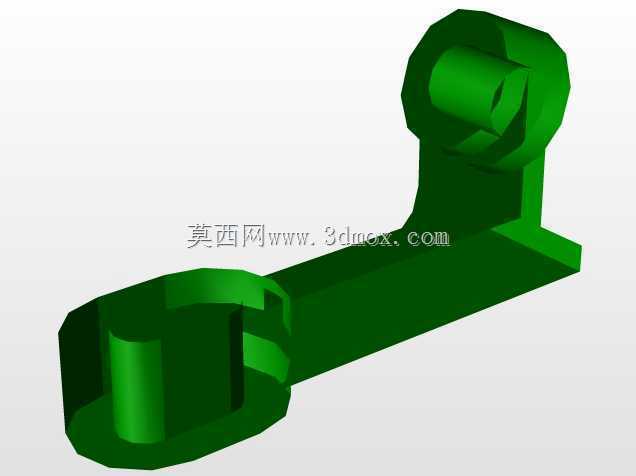

带座铰接连接支座结构三维数模

　　该零件属于机械传动系统中常见的铰接支撑类构件，主要用于需要实现小角度摆动、同时承载径向与轴向复合载荷的工位，常见于轻工输送线的张紧机构、小型工装夹具的摆臂连接位、自动化设备的连杆传动节点等场景，能够在固定安装基准的同时，为配套的销轴类零件提供稳定的回转支撑，避免传动过程中出现连接位松脱、偏载磨损的问题。从结构设计逻辑来看，零件整体采用一体化铸造成型后机加工的工艺思路，底部为长条形安装基座，基座一端设置带长圆孔的安装位，长圆孔长度方向沿基座长度方向延伸，可在装配时提供25mm范围内的安装位置调整余量，适配不同安装孔距的固定基面，降低现场装配的对位难度；基座另一端向上延伸出带轴孔的支撑凸台，凸台轴孔为阶梯孔结构，大端直径50mm、

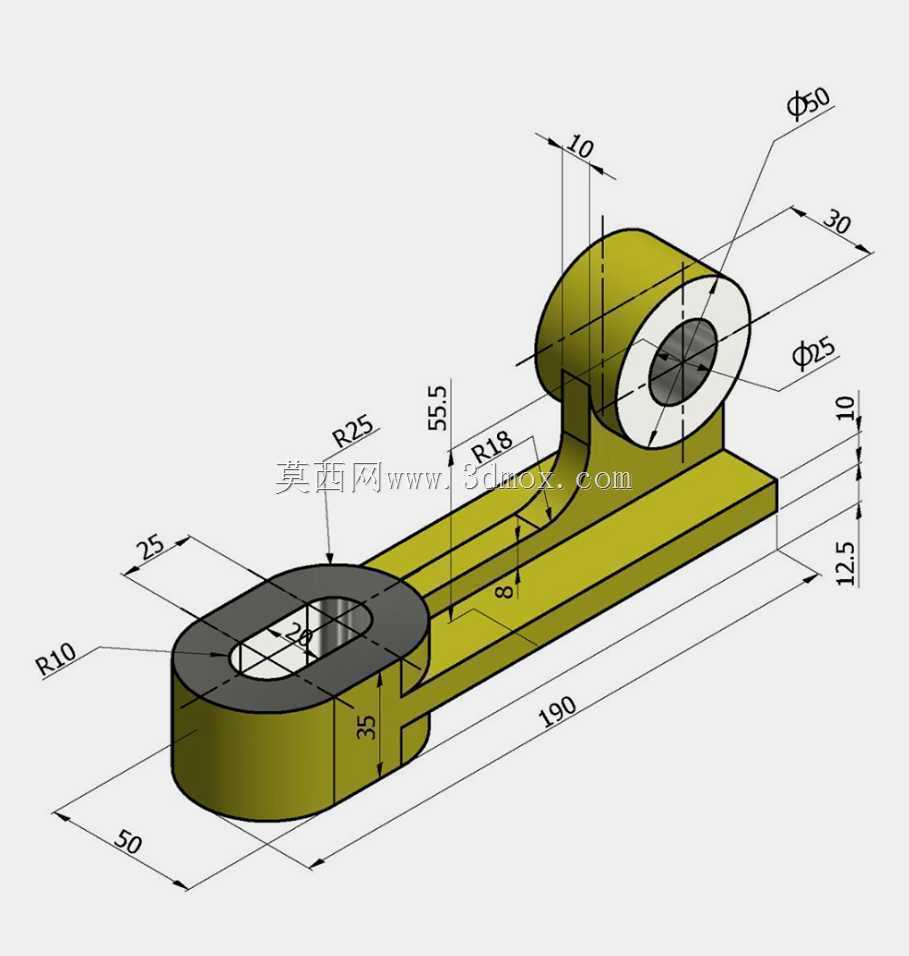

　　小端直径25mm，可适配不同直径的铰接销轴，同时孔位端面预留有足够的承压面，能够承受铰接件摆动时产生的端面摩擦力。尺寸设计上，零件总长度控制在190mm，基座总宽度50mm，底部安装基面到轴孔中心的高度为55.5mm，基座本体厚度35mm，凸台与基座的连接位置采用R18的圆弧过渡，避免应力集中导致的受力断裂风险，基座上的长圆孔端部采用R10的圆弧过渡，凸台外侧与基座连接处设置R25的圆角，所有锐边位置均做了倒钝处理，符合机加工零件的工艺要求。安装边界方面，底部基座的安装面为全平面加工，平面度公差控制在0.1mm以内，保证安装后与固定基面的贴合度，轴孔的同轴度公差按照IT7级精度设计，能够满足中低速铰接传动的回转精度要求，

　　轴孔深度30mm，可配套对应长度的销轴与卡簧实现轴向限位，零件整体厚度方向的凸台宽度为10mm，不会占用过多的安装空间，可适配紧凑布局的设备内部安装位。在实际选型应用中，该类支座通常搭配铜套或者滚针轴承使用，可根据实际载荷大小选择是否在轴孔内加装耐磨衬套，长圆孔的设计也让该零件能够兼容一定范围内的安装误差，不需要在装配时额外加工调整垫片，大幅提升现场装配的效率，同时一体化的结构相比焊接式支座具备更好的结构刚性，长期承受交变载荷时不会出现焊缝开裂的问题，适合在有频繁摆动动作的传动节点长期使用。
