铰接式双销轴连接机械结构件

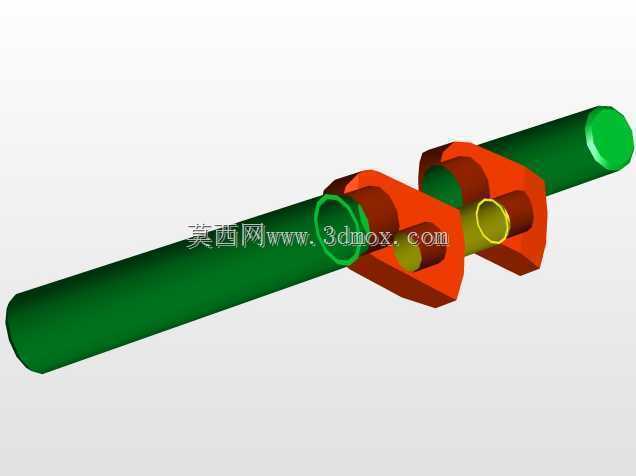

　　这类铰接式双销轴连接结构，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动单元中应用十分广泛，核心作用是实现两个相邻构件间的定角度相对转动，同时传递径向载荷与小幅轴向窜动力，避免构件硬连接带来的应力集中问题。从结构设计逻辑来看，主体采用一体弯折的连接臂搭配两个平行布置的圆柱销轴，销轴与连接臂的安装孔采用基孔制过渡配合，既保证装配后销轴不会出现径向晃动，又能在需要拆解维护时通过铜棒敲击顺利拆卸，不会出现过盈配合导致的销轴咬死问题。从尺寸边界来看，单根销轴的有效配合长度为53mm，销轴主体直径为14mm，连接臂上两个销轴孔的中心距为15mm，销轴端部设计有1×45°的导向倒角，装配时无需额外修磨就能顺利穿入对应构件的安装孔，

　　降低现场装配的对位难度。连接臂的弯折角度经过载荷校核，在承受120N·m的交变扭矩时，弯折处的最大应力集中点安全系数能达到2.3以上，完全满足常规轻载传动场景的疲劳强度要求，不会出现长期往复转动后弯折处开裂的问题。销轴上设计有直径12mm的定位轴肩，装配时轴肩端面与连接臂侧面贴合，能精准控制销轴的插入深度，避免销轴窜动导致的传动间隙变大，同时轴肩位置预留了3mm宽的挡圈槽，装配时加装轴用弹性挡圈就能实现销轴的轴向定位，不需要额外焊接或者顶丝固定，大幅提升装配与后期维护的效率。在实际设备应用中，这类结构常被用在小型气动摆台的从动连杆端、输送线挡料机构的铰接支点、工装夹具的快速夹钳传动部位，相比单销轴铰接结构，

　　双销轴的布置能有效抵消转动过程中的侧向倾覆力矩，避免构件转动时出现卡滞、偏磨的问题，延长整套传动机构的无故障运行周期。建模过程中需要重点关注两个销轴孔的同轴度与平行度公差，平行度公差需要控制在0.02mm以内，否则装配后会出现销轴转动阻力过大、甚至无法装配的问题，同时连接臂弯折处的圆角需要按照图纸要求设置为R4，避免直角弯折带来的应力集中，提升构件的抗疲劳性能。
