弧形带孔安装支座结构设计

　　这类弧形带孔安装支座，常应用在需要适配弧形安装基面的设备连接场景中，比如回转类设备的外侧辅件固定、弧形机架的外设挂载点位，能够完美贴合弧形安装面，避免平面支座强行安装带来的应力集中问题，保证连接部位的长期受力稳定性。从结构设计来看，主体采用弧形贴合面设计，内侧圆弧半径经过匹配计算，能够与对应直径的圆柱面或弧形机架面完全贴合，接触面积充足，不会出现局部点接触导致的压溃问题。支座两端设置对称的安装孔位，孔位间距严格匹配安装基面的预留螺孔位置，每个安装端设置双孔布局，相比单孔固定能够有效限制支座的转动自由度，避免设备运行过程中因振动出现支座偏转、松动的问题。从尺寸边界来看，支座总长度控制在98mm，两端安装段的长度各为7.91mm，

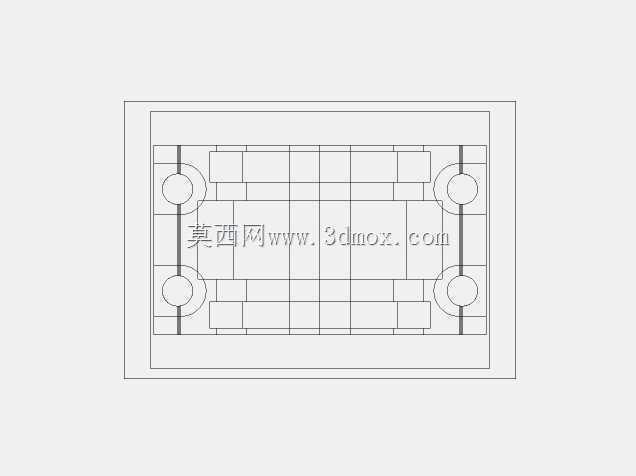

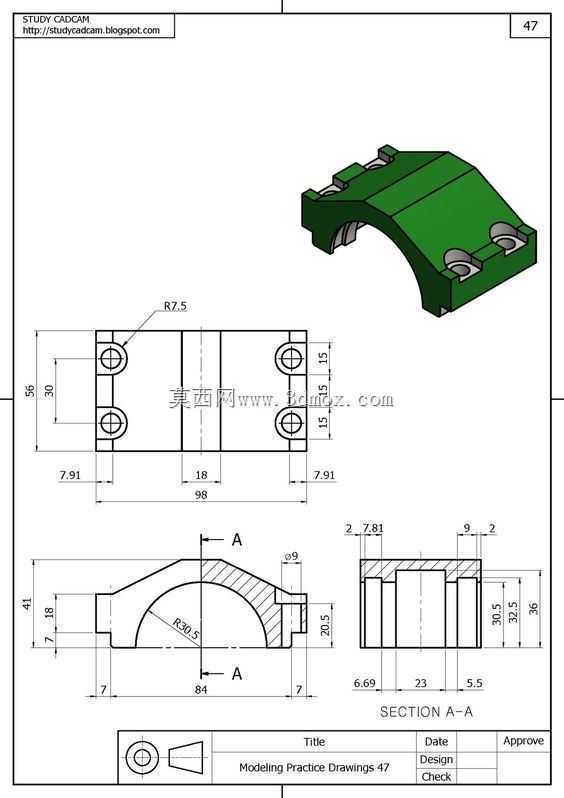

　　中间弧形段的长度为18mm，整体宽度方向尺寸为35mm，厚度方向最大尺寸为36mm，安装孔的中心距在宽度方向为15mm，这些尺寸参数都严格对应配套安装基面的预留位置，安装时不需要额外进行基面修配，能够直接对位安装。截面设计上，支座采用了变厚度结构，在安装孔位区域保留足够的实体厚度，保证螺纹连接的啮合长度，避免孔壁过薄导致的螺纹滑牙、连接失效；中间弧形区域根据受力分布做了厚度优化，在保证整体抗弯强度的前提下减少不必要的材料冗余，既控制了零件自重，也降低了加工过程中的材料损耗。A-A剖视图可以看到，支座内部设置了对应弧形面的加强筋结构，筋位厚度均匀，过渡位置采用圆角处理，避免应力集中，在承受垂直于安装面的载荷时，筋位能够有效分散应力，

　　防止支座出现弯折变形。表面粗糙度要求上，安装贴合面的粗糙度达到Rz5的精度等级，保证与安装基面的贴合紧密性，减少装配间隙带来的振动异响，非配合面采用常规加工精度即可，兼顾加工成本与使用性能。这类支座在实际使用中，主要承担外设部件的承载与定位作用，比如在回转筒体外侧固定传感器支架、管线固定座，或者在弧形护罩上作为连接锁扣的安装基座，相比平面支座，它不需要额外加工过渡垫块，能够直接完成装配，减少了装配环节的零件数量，也提升了整体连接结构的可靠性。建模过程中需要重点注意弧形面的曲率匹配，以及安装孔位的位置度公差，孔位与弧形面的相对位置偏差需要控制在合理范围内，否则安装时会出现孔位错位，无法顺利穿入紧固件。
