工业可调式铰接支撑固定座结构设计

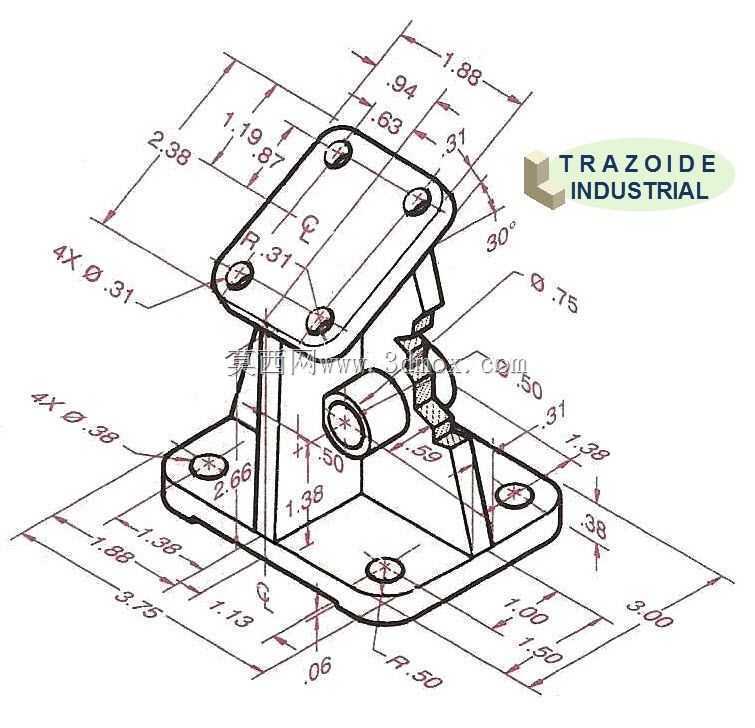

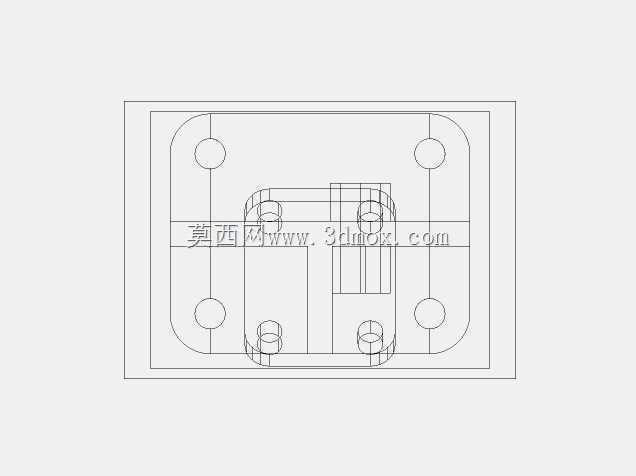

　　这类铰接支撑固定座常应用在轻工生产线的导向机构、小型工装夹具的角度调节模块、检测设备的载具支撑部位，日常工况下需要承担垂直方向的静载荷，同时兼顾小范围的角度偏转适配，抵消装配过程中产生的位置累计误差，避免支撑部位出现硬接触应力集中。从结构设计逻辑来看，上下两块安装板均采用带沉头孔的平板结构，上安装板设置4个直径0.31英寸的沉头安装孔，孔位排布匹配常规小型载具的安装孔距，沉头深度可完全容纳标准内六角螺丝的头部，保证安装后接触面无凸起干涉；下安装板同样设置4个同规格沉头孔，底部安装面做平面度公差管控，安装时可直接贴合设备基板面，无需额外加工调整垫片。中间的支撑结构采用双侧立板加中间铰接轴的布局，铰接轴直径0.75英寸，

　　轴孔配合选用间隙配合公差，既保证转动调节时无卡滞，又不会因间隙过大产生晃动异响；立板与上下安装板的连接部位设置R0.31英寸的过渡圆角，避免铣削加工时应力集中导致的零件开裂，同时提升结构整体的抗扭刚度。尺寸边界方面，整体横向最大跨度3.75英寸，纵向总宽度3英寸，总高度2.66英寸，安装时需要预留的最小操作空间为横向4.5英寸、纵向3.5英寸，保证扳手可以顺利操作安装螺丝；上安装板的调节角度范围覆盖正负30度，调节到位后可通过侧面的锁紧结构固定角度，锁紧后支撑刚度可满足50kg以内的静载承重需求。细节设计上，下安装板边缘设置R0.5英寸的倒角，去除加工毛刺避免安装时划伤操作人员，铰接部位预留润滑脂加注间隙，

　　长期使用时可定期加注润滑脂降低转动磨损，延长零件使用寿命；所有安装孔的位置度公差控制在0.02英寸以内，可直接适配标准紧固件，无需现场二次修配，大幅缩短现场装配的调整周期。这类支撑座的建模过程需要重点管控铰接轴与上下安装板的位置关联，保证转动过程中上下板无干涉，同时所有圆角、沉头特征的尺寸需要匹配实际加工工艺，避免出现无法铣削成型的死角结构，建模完成后可直接导出工程图用于机加工生产，也可导入装配体中直接完成整机的虚拟装配验证。
