90度方形法兰弯管连接结构件

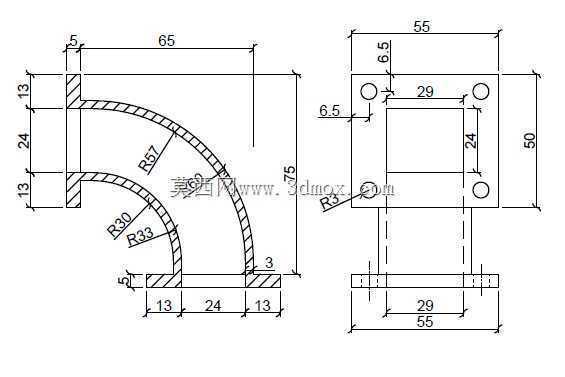

　　这类带方形安装法兰的90度弯管结构件，多用于工业管路系统的直角转向接驳场景，常见于除尘通风管路、物料气力输送管线、小型设备的流体导向通路中，区别于常规圆形法兰弯头，方形法兰的安装孔位布局更适配方形截面的管路对接，也能在设备壁板、方管框架的安装面上获得更大的接触支撑面积，降低连接部位的应力集中风险。从结构设计来看，两端的方形法兰均预留了四个对称分布的螺栓过孔，安装时可配合密封垫片通过螺栓锁紧，保证连接部位的密封性与结构强度，弯管段采用平滑圆弧过渡，而非直角折角结构，能够有效降低管路内部流体或输送物料的通行阻力，减少风阻、物料卡滞的问题，同时圆弧过渡的结构也能避免直角拐角处的应力集中，提升构件整体的抗形变能力，

　　在承受管路内部压力或外部轻微振动时不易出现焊缝开裂、结构变形的问题。设计过程中需要重点考量两端法兰的安装边界尺寸，法兰边长需匹配对接方管的外轮廓尺寸，螺栓孔的中心距要与对接端的安装孔位完全对齐，避免现场安装时出现孔位错位无法装配的问题；弯管的曲率半径需要结合管路内部的通行介质特性设定，若用于输送颗粒类物料，曲率半径需适当放大，避免物料在拐角处堆积堵塞，若仅用于通风或流体输送，可在安装空间允许的范围内选择适中的曲率半径，平衡空间占用与通行效率。弯管段的壁厚需要根据管路的工作压力、输送介质的磨损特性选定，用于磨损性较强的物料输送时，弯管外侧壁可适当做加厚处理，延长构件的使用寿命。这类构件在实际装配时，

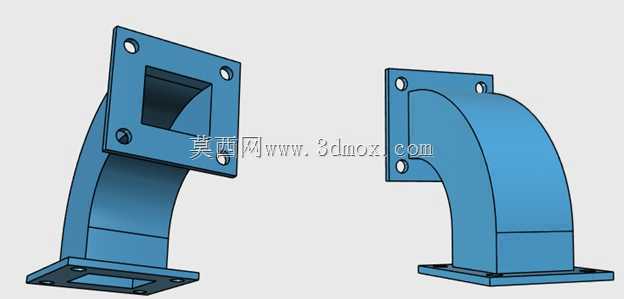

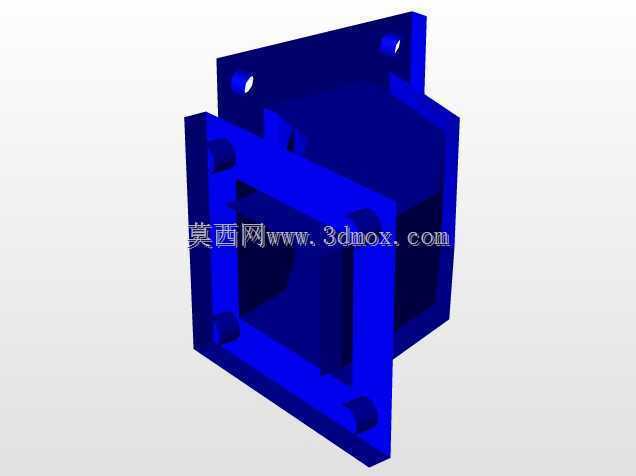

　　两端法兰分别对接固定端与转向端的方形接口，安装过程中需要保证法兰面的平行度，避免螺栓锁紧后出现弯管段受额外扭力的情况，长期运行场景下可在法兰连接部位增加防松垫片，避免设备运行振动导致螺栓松动引发泄漏问题。从建模逻辑来看，这类构件可通过法兰轮廓拉伸、弯段扫掠、布尔运算切除内部流道的方式完成建模，建模时需要注意法兰与弯管段的衔接处做圆角过渡，减少应力集中点，同时安装孔的位置需要严格按照安装基准标注尺寸，保证加工后的零件能够直接适配现场安装位，无需二次扩孔调整。
