带定位凸台多孔法兰式机械连接座

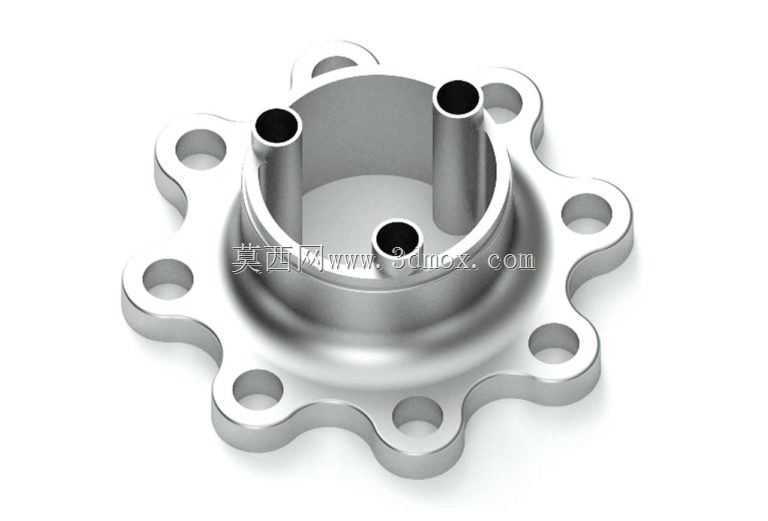

　　这款带定位凸台的多孔法兰连接构件，在流体管路接驳、传动端轴向固定场景中应用十分广泛，日常在液压泵站阀组安装、气动系统管路终端固定、小型动力输出端的端盖锁紧工位都能见到这类结构的身影。从实际使用需求出发，这类构件首先要承担轴向的定位锁紧功能，三个凸起的圆柱凸台并非随意设置，而是对应配合件上的定位销孔，装配时直接插入对应孔位即可完成周向防转，避免法兰在设备运行受振动时出现周向滑移，相比单纯靠螺栓摩擦力防转的结构，定位可靠性提升明显，尤其适合存在持续振动的动力输出端连接场景。外沿的花边形法兰盘并非为了造型美观，每一个圆弧凹位之间的通孔都是安装过孔，这种花边轮廓相比整圆法兰能有效削减构件整体重量，同时不会降低安装孔位的结构强度，

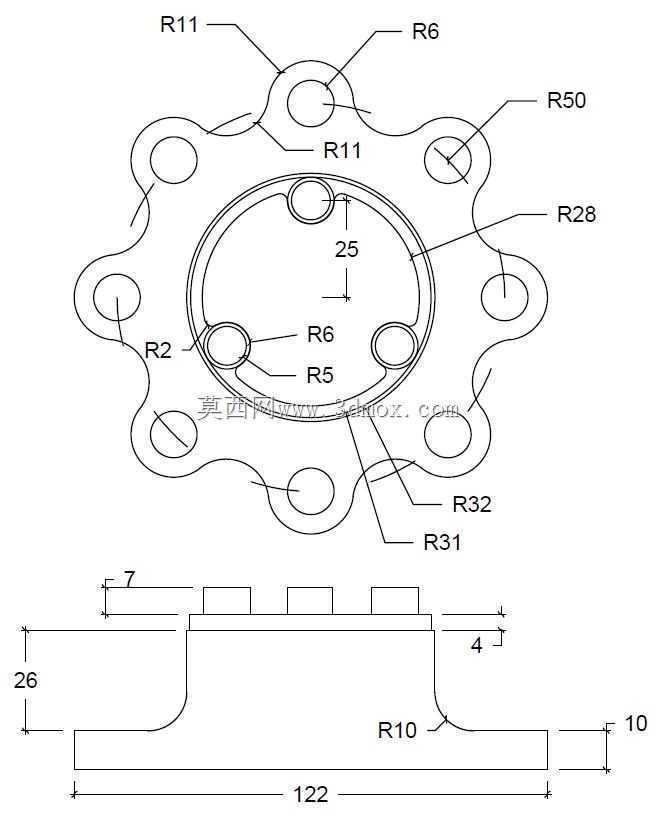

　　相邻安装孔之间的圆弧过渡能减少应力集中，在承受交变轴向载荷时，孔位边缘出现裂纹的概率远低于直角轮廓的法兰结构。设计这类构件时，首先要确认配合端的止口尺寸，中心的大直径内孔是与配合轴颈或者管路外径配合的基准，内孔的公差带通常选取H7级精度，保证装配后既不会出现松旷，也不会因为过盈量过大导致装配困难。三个定位凸台的位置度公差需要严格控制，凸台外径与对应定位孔采用小间隙配合，凸台的高度要略高于法兰安装面的平面度误差，保证装配时凸台先进入定位孔，再穿入安装螺栓，避免螺栓承受额外的剪切力。外沿的安装孔数量根据实际需要的锁紧力设置，孔位分布在同一节圆上，每个孔的中心到法兰中心的距离保持一致，保证螺栓锁紧时受力均匀，

　　不会出现偏载导致的密封面贴合不严问题。安装边界方面，这类法兰构件的外轮廓最大直径需要匹配安装位的预留空间，花边的凹位设计刚好可以避开周边的其他管路或者结构凸起，不需要额外预留整圆的安装空间，在紧凑的设备腔体内安装时优势十分明显。三个凸台的高度不能超过配合件的定位孔深度，避免装配时法兰面无法与安装基面完全贴合，凸台根部做了小圆角过渡，减少应力集中，避免长期受载时凸台根部出现断裂。中心内孔的端面与法兰安装面的垂直度需要严格控制，保证装配后连接的轴类零件或者管路不会出现偏斜，避免运行时出现额外的径向载荷。这类构件通常采用金属材质加工，表面做防锈处理，适合在常规工业环境下长期使用，在进行三维建模时，需要重点关注各个配合面的尺寸公差、形位公差的标注逻辑，同时要考虑加工时的工艺可行性，比如凸台与法兰主体的连接圆角、安装孔的倒角等细节，都要符合实际机械加工的工艺要求，避免设计出无法加工或者装配干涉的结构。
