带安装耳法兰式盆型端盖结构设计

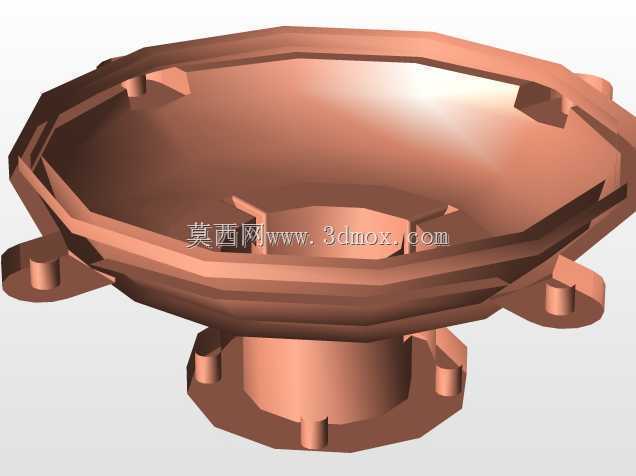

　　这类带径向安装耳的盆型法兰端盖，常应用在中小型泵体、齿轮箱、常压罐体的端部密封与定位场景，核心作用是封闭腔体端部、限制内部轴系轴向窜动，同时为外接管路或附属构件提供安装基准。从结构细节来看，主体采用盆型凹陷设计，相比平板端盖能在同等壁厚下提升腔体内部的有效容纳空间，同时凹陷形成的环形加强筋结构可大幅提升端盖的整体刚性，避免承压工况下出现平面翘曲导致密封失效。底部居中的凸台结构是核心定位特征，凸台内径与腔体内部的轴承外圈或轴套外径采用过渡配合，装配时可直接嵌入腔体端部的定位止口，无需额外调整同轴度，能有效降低装配环节的找正工作量。径向伸出的三个安装耳沿圆周120度均布，每个耳片上加工有通孔，

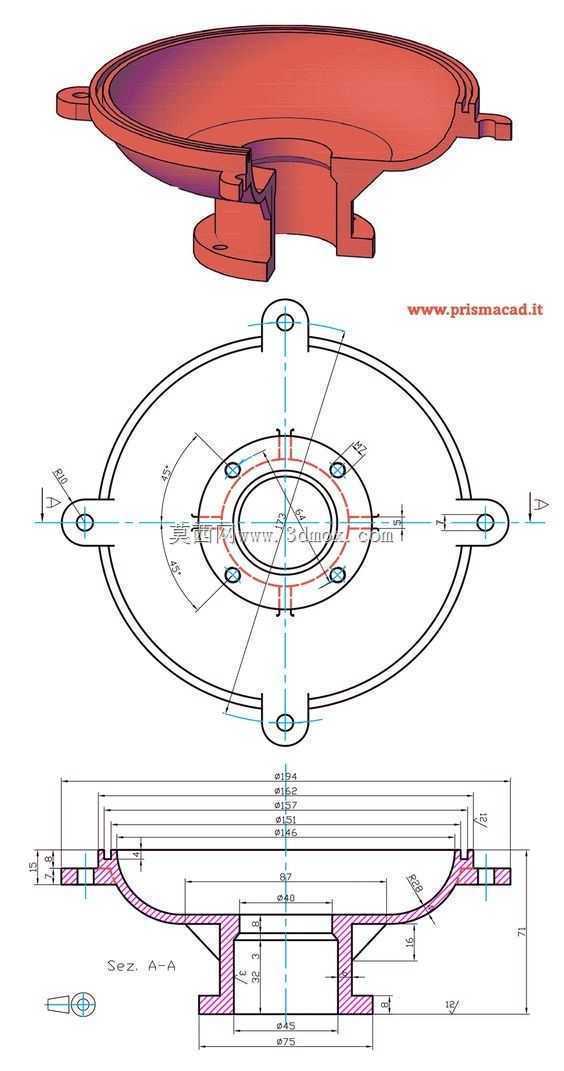

　　安装时通过螺栓穿过通孔与腔体端面的螺纹孔锁紧，相比整圈法兰螺栓连接的结构，在低压、低振动的工况下能减少紧固件数量，同时三个定位点的结构可自动适配安装面的微小平面度误差，避免强制锁紧导致端盖产生内应力。从工程图纸的标注逻辑来看，设计时优先管控的是凸台止口与端盖安装端面的垂直度，以及三个安装耳通孔的位置度，这两个形位公差直接决定装配后端盖与腔体的同轴度，若偏差过大会导致内部轴系转动时出现偏磨，大幅缩短密封件与轴承的使用寿命。剖面结构显示端盖内壁与腔体接触的位置预留了密封槽安装位，可嵌入O型密封圈实现静密封，无需额外涂抹密封胶即可满足常压工况下的防渗漏要求。安装边界方面，三个安装耳的外圆轮廓决定了装配时所需的最小操作空间，

　　设计选型时需确认安装位置周边无结构干涉，螺栓锁紧的操作空间足够，同时底部凸台的轴向伸出长度需匹配腔体端部止口的深度，避免凸台顶到腔体内部构件导致装配不到位。这类端盖的壁厚设计遵循等强度原则，盆型侧壁与底部法兰的厚度保持一致，既避免壁厚差异过大导致注塑或铸造环节出现缩孔缺陷，也能让承压时的应力分布更均匀，减少应力集中导致的开裂风险。
