轴座组合式机械连接定位零件结构

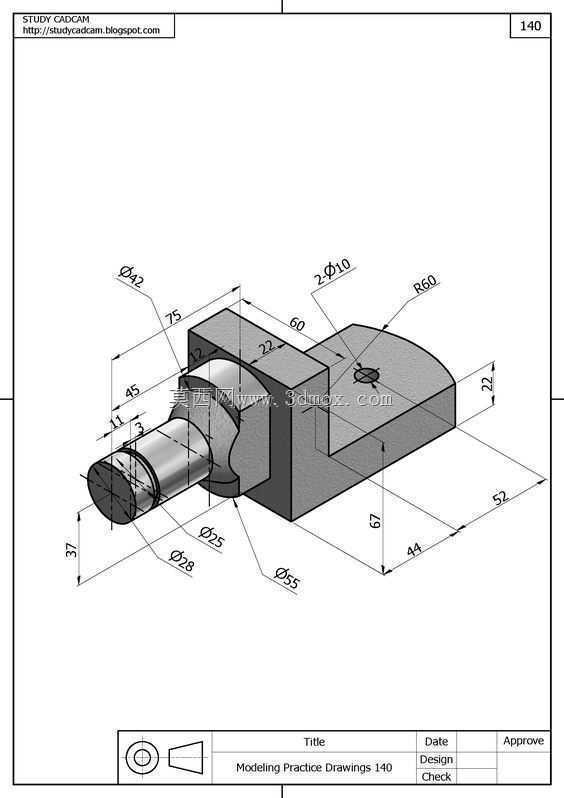

　　这类轴座一体的组合零件，常应用在小型传动模组、工装夹具的动力输出端，承担轴系径向支撑、相邻组件轴向定位的核心作用，零件左侧的阶梯轴段可直接套装传动齿轮、同步带轮或者联轴器，将动力从驱动端传递至执行机构，右侧的带圆弧端的座体则通过底面与安装基面贴合，靠两个通孔完成螺栓锁紧固定，避免轴系运转时出现径向窜动或整体偏移。从结构设计逻辑来看，左侧阶梯轴做了多段直径差异化设计，最外端小直径轴段用于安装轴承或者轴用挡圈，实现轴上零件的轴向限位，相邻的大直径轴段则是传动件的配合面，轴肩位置直接抵住传动件端面，省去额外的定位套结构，减少装配时的零件数量与累积误差。座体部分的R60圆弧端头，是为了避让相邻安装的摆动类零件，

　　避免设备运转过程中出现运动干涉，座体上的2-Φ10通孔为安装过孔，孔位的中心距尺寸直接决定了零件在基面上的安装位置，设计时需匹配基面的螺纹孔位公差，保证装配时无需额外修配即可完成锁紧。零件总长度控制在140mm范围内，座体总高度47mm，轴段最低点距离安装基面37mm，这个尺寸边界决定了该零件可适配的安装腔室高度，选型时需确认腔室内部净空尺寸大于座体总高度，同时轴端伸出长度要匹配传动件的轮毂宽度，避免轴段过长导致传动件定位不稳，过短则无法实现可靠的扭矩传递。轴段上的Φ42、Φ38、Φ35、Φ55各段直径，均采用基孔制配合公差设计，与轴承、传动件配合的轴段根据使用场景选择过渡配合或者间隙配合，频繁拆装的维护场景可选用稍大的间隙配合，

　　长期固定运转的场景则选用过渡配合保证同轴度。座体上22mm的凸台结构，是为了填补轴段与座体连接位置的应力集中缺口，避免轴段承受交变扭矩时在根部出现断裂，凸台与轴段的过渡位置做了微小圆角处理，进一步降低应力集中系数，提升零件的抗疲劳寿命。实际装配过程中，需先将轴上零件依次套装到位，确认轴肩与零件端面贴合无间隙后，再将座体底面清理干净，保证与安装基面的平面度贴合，穿入锁紧螺栓后按对角顺序分次拧紧，避免座体受力不均出现翘起，导致轴段同轴度偏差，加剧轴承磨损。这类零件的建模过程需重点关注各轴段的同轴度约束，以及安装孔与轴段的位置度公差，若建模时出现尺寸偏差，会直接导致后续装配干涉、运转卡滞等问题，建模完成后可通过干涉检查工具，验证座体圆弧端与周边零件的运动间隙，保证最小间隙大于0.5mm，避免运转时出现剐蹭。
