带双安装孔斜置连接固定支座结构

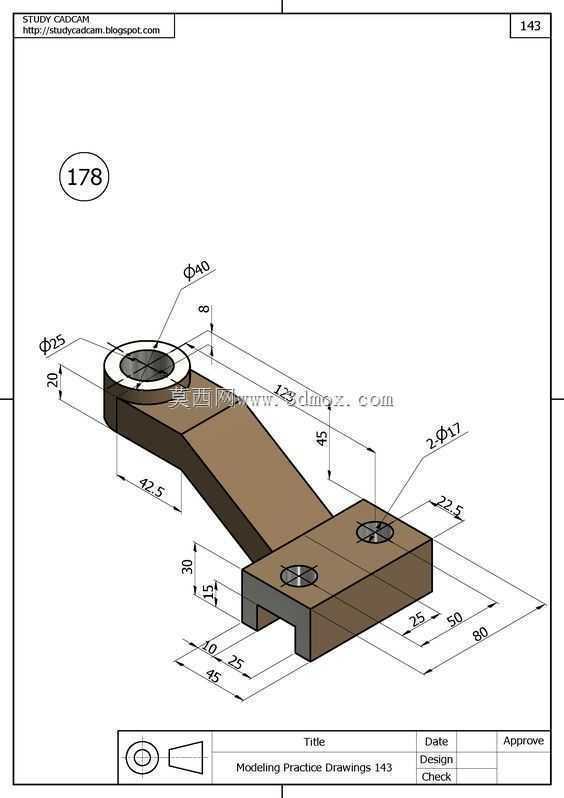

　　这类带铰接端的斜置连接支座，常见于轻工输送线的侧边挡料机构、小型工装夹具的角度调节模块，以及非标自动化设备里的连杆传动衔接部位，主要承担两个存在高度差、呈一定角度排布的构件之间的载荷传递与位置固定作用，避免直连结构带来的应力集中问题。从结构设计逻辑来看，支座一端采用带通孔的圆柱凸台结构，通孔直径为40mm，可配套对应直径的铰接销轴，实现与相邻活动构件的转动配合，凸台厚度为8mm，足够的壁厚能保证销轴铰接时的抗剪切强度，避免长期往复转动出现孔位磨损失圆的问题。支座主体采用斜向过渡的板身结构，衔接铰接端与底部的安装平面，斜段的过渡角度经过受力校核，能在传递横向、纵向载荷时将应力均匀分散到整个板身，不会在转角位置出现应力断裂的隐患。

　　底部安装平面设置两个直径17mm的沉头安装孔，孔位间距严格按照常用型材的安装孔距排布，可直接采用对应规格的内六角螺栓完成与安装基面的固定，沉孔设计能让螺栓头完全埋入安装面内，不会突出平面干涉其他相邻构件的运动轨迹。从安装边界尺寸来看，整个支座总长度为80mm，铰接端中心到第一个安装孔的中心距为42.5mm，两个安装孔的中心距为50mm，安装平面距离铰接端中心的垂直高度为45mm，底部安装侧的开槽宽度为10mm、深度为15mm，可适配对应厚度的安装板卡接定位，安装时不需要额外做位置调整，能直接卡入预设的安装槽内完成预定位，降低现场装配的对位难度。支座的铰接端外圆直径为55mm，凸台边缘做了2mm的倒角处理，

　　既去除了加工毛刺避免装配时划伤操作人员，也能在销轴穿入时起到导向作用。整个构件的壁厚分布经过优化，铰接部位、安装孔位周边的壁厚适当加厚，斜向连接板身的厚度在保证结构强度的前提下做了减薄处理，在满足额定载荷使用要求的同时尽可能降低构件自重，减少设备整体的无效负载。这类支座在实际使用中，不需要额外做焊接等二次加工，全部采用螺栓铰接与螺栓固定的装配方式，后期维护更换时拆卸便捷，可直接替换同规格的损坏构件，不需要对周边配套结构做改动，能大幅降低设备运维的时间成本。在三维建模过程中，这类构件需要重点关注各安装孔位的位置公差、铰接孔与安装平面的平行度要求，以及斜段过渡处的圆角处理，避免建模时出现直角尖角导致后续加工出现应力集中隐患，同时所有尺寸标注需要匹配实际加工的工艺基准，保证加工出的实物能直接完成装配，不需要二次锉修调整。
